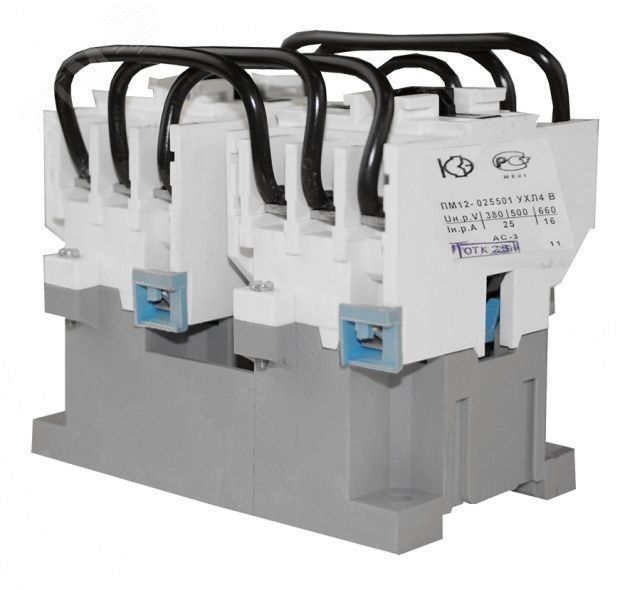

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В 380В (2р) - 040501020ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 25А катушка 380В AC 2НЗ - устройство для управления трёхфазными электродвигателями с возможностью изменения направления вращения. Подходит для установки на DIN-рейку, работает в условиях умеренного и холодного климата. Бренд КЗЭА, артикулы пм12-025501 и 040501020вв380000010.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 25А катушка 380В AC 2НЗ используется для пуска, остановки и реверса электродвигателей. Он позволяет переключать фазы двигателя, меняя направление вращения - например, для перемещения механизмов вперёд и назад. Применяется в системах автоматизации: конвейерах, насосах, компрессорах, лифтах, станках с ЧПУ. Обеспечивает надёжное коммутирование нагрузки до 25 А и мощности до 12,5 кВт.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 25 А
• Напряжение катушки управления: 380 В AC
• Номинальное рабочее напряжение: 660 В
• Номинальная мощность: 12,5 кВт
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, с повышенной влажностью
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Количество нормально открытых (НО) контактов: 6
• Тип присоединения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 25А катушка 380В AC 2НЗ совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа требуется свободное место на рейке шириной не менее 17,5 мм. Винтовые зажимы позволяют подключить провода сечением до 4–6 мм2. Катушка управления требует точного соответствия напряжению 380 В AC - подключение к другому напряжению повредит устройство. Монтируйте в паре с тепловым реле и предохранителем для полноценной защиты двигателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для использования в электроустановках до 1000 В. Отсутствие защиты от пыли и влаги (IP20) требует установки в закрытых щитах. Не допускается использование во взрывоопасных средах.

Преимущества

• Реверсивная схема реализована внутри одного корпуса - не нужна внешняя переключательная аппаратура
• Высокая механическая износостойкость благодаря качественным контактам и прочному корпусу
• Устойчивость к колебаниям температуры и влажности - идеален для промышленных помещений в регионах с суровым климатом
• Простота замены: стандартный форм-фактор, легко снимается с DIN-рейки

Ограничения применения

• Не предназначена для частого включения-выключения более 600 раз в час - риск перегрева контактов
• IP20 не подходит для открытых площадок, улиц, сырых цехов - необходима герметичная шкафная установка
• Не имеет встроенной тепловой защиты - обязательно использовать с тепловым реле
• Катушка 380 В AC требует наличия трёхфазной сети; нельзя запитывать от однофазной или постоянного тока

Примеры использования

• Подъёмник с реверсом: управление движением вверх/вниз через два состояния контактора
• Конвейерная лента: изменение направления движения для обслуживания участков
• Циркулярная пила: реверс для снятия опилок или смены режима реза
• Вентиляционные системы: переключение воздушных потоков между двумя каналами

Практические советы

• При подключении соблюдайте полярность фаз - неверная коммутация вызовет короткое замыкание
• Используйте отдельный автоматический выключатель перед контактором для аварийного отключения
• Проверьте посадочные размеры: ширина устройства - около 17,5 мм, проверьте наличие места на DIN-рейке
• При длительной работе с близкими к максимальным значениями тока (20–25 А) контролируйте нагрев корпуса
• Для долговечности рекомендуется периодически затягивать винты зажимов - они могут ослабнуть после нескольких циклов вибрации
