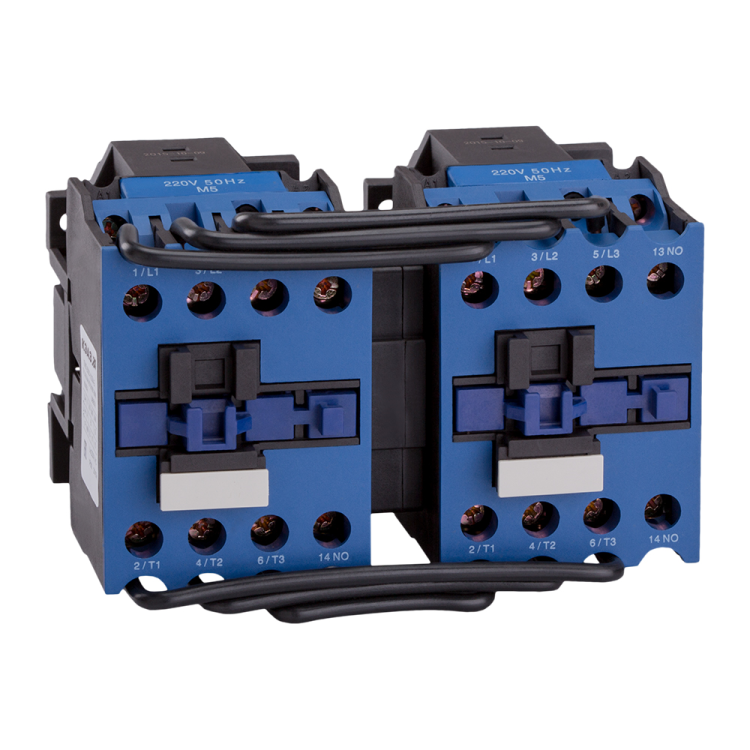

Контактор реверсивный ПМЛ-2560М-25А-220AC-Б-УХЛ4 - 110593 КЭАЗ

Контактор реверсивный ПМЛ-2560М-25А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей, а также для изменения направления вращения за счёт реверсивной схемы. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор реверсивный ПМЛ-2560М-25А-220AC-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями мощностью до 11 кВт. Благодаря реверсивному исполнению, он позволяет менять направление вращения двигателя - это необходимо в системах с перемещением нагрузки в обоих направлениях: конвейеры, лифты, насосы, станки с ЧПУ, подъёмники.

Технические характеристики

• Тип: контактный аппарат, реверсивный
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 25 А
• Количество главных контактов: 3 пары (для коммутации трёх фаз)
• Количество вспомогательных контактов: 1 пара (обычно НЗ - нормально замкнутый, для блокировок)
• Номинальная мощность двигателя: 11 кВт
• Частота сети: 50/60 Гц
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Способ монтажа: на DIN-рейку (35 мм) или монтажная плата
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-2560М-25А-220AC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку. Для работы требуется два таких контактора - один для прямого, второй для обратного вращения - с механической и электрической блокировкой, чтобы избежать одновременного включения. Подключаются провода сечением до 4 мм2 через винтовые зажимы. Монтаж выполняется на рейку без сверления; достаточно защёлкнуть корпус на направляющих.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - поэтому установка возможна только внутри щитов или закрытых корпусов. Применение вне помещений или в сырых средах запрещено.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Работает при широком диапазоне температур - подходит для неотапливаемых цехов
• Простой монтаж на DIN-рейку - экономит время при сборке шкафов
• Встроенные вспомогательные контакты позволяют реализовать блокировки без внешних компонентов
• Совместим с большинством автоматических выключателей и тепловых реле серии ПМЛ

Ограничения применения

• Не предназначена для постоянной работы в условиях высокой запылённости, сырости или агрессивной среды - IP20 недостаточен
• Требуется обязательная блокировка двух контакторов в реверсивной схеме - иначе возникнет короткое замыкание
• Не подходит для двигателей выше 11 кВт - перегрузка приведёт к оплавлению контактов
• Катушка управления только на 220 В AC - нельзя использовать с 380 В или постоянным током

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Циркулярная пила с функцией возвратного хода
• Насосная станция с аварийным переключением направления потока
• Подъёмный механизм грузового лифта
• Оборудование с ЧПУ, требующее точного позиционирования

Практические советы

• Выбирая контактор реверсивный ПМЛ-2560М-25А-220AC-УХЛ4-Б, убедитесь, что ваш двигатель не превышает 11 кВт - даже если ток ниже 25 А, перегрузка по мощности вызывает быстрый износ контактов
• Для реверса всегда применяйте две единицы этого контактора с взаимной блокировкой - используйте механический блокиратор или подключите НЗ-контакты одного в цепь другого
• Проверьте сечение кабеля перед подключением - более 4 мм2 не войдут в зажимы
• При использовании в холодном помещении учтите, что УХЛ4 гарантирует работу при −40 C, но при очень низких температурах пластик становится хрупким - избегайте ударных воздействий
• При замене старого контактора - проверьте соответствие типоразмера и расположения клемм. КЭАЗ сохраняет стандартизацию в серии ПМЛ, так что замена часто бывает прямой
