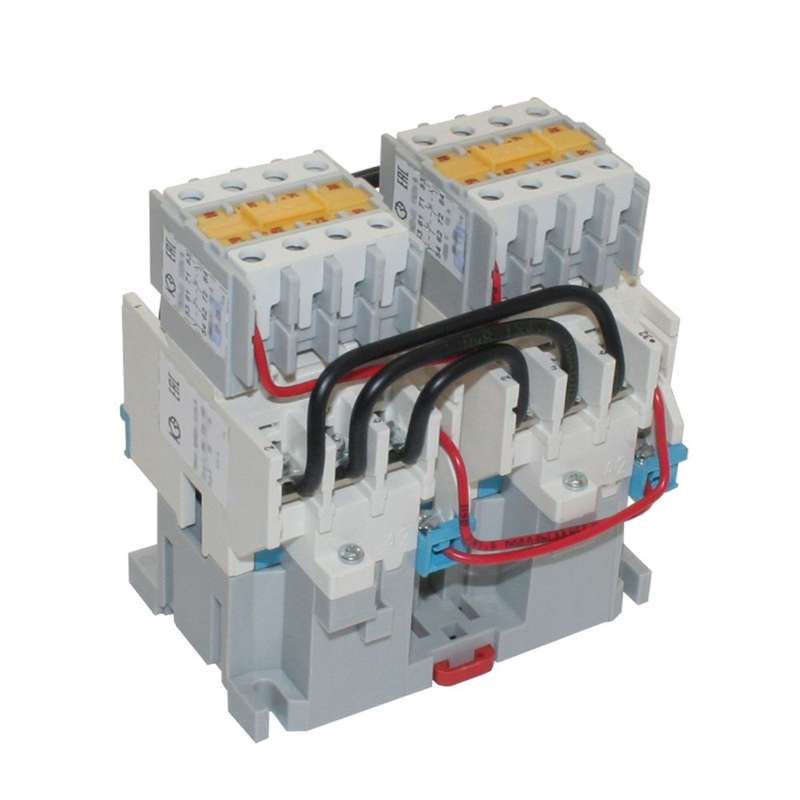

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В, 220В, (4з+6р) - 040501460ВВ220000010 КашинЗЭА 4+6

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В предназначен для дистанционного управления трёхфазными асинхронными двигателями - в том числе для изменения направления вращения. Этот контактор работает при напряжении 220 В переменного тока и имеет комбинацию из четырёх нормально открытых и шести нормально закрытых вспомогательных контактов. Артикул ПМ12-025501 соответствует исполнению УХЛ4 и рассчитан на работу в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Контактор электромагнитный реверсивный ПМ12-025501 используется в системах управления электроприводами для пуска, остановки и реверса двигателей с короткозамкнутым ротором. Подходит для стационарных установок в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с изменяемым направлением движения. Обеспечивает коммутацию нагрузки до 25 А и мощности до 11 кВт при напряжении до 660 В и частоте 50–60 Гц.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение питания катушки: 220 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 11 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 6
• Род тока: переменный (AC)
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде
• Исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата с повышенной влажностью
• Способ монтажа: на монтажную плату
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025501 монтируется исключительно на печатную плату или жесткую основу с фиксацией через отверстия для крепления. Присоединение проводов выполняется с помощью винтовых зажимов - допускается использование медных проводов сечением до 2,5 мм2. Для обеспечения надёжной работы необходимо соблюдать рекомендованное усилие затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждение зажима. Поскольку степень защиты IP00 не предусматривает защиту от пыли и влаги, устройство обязательно устанавливается внутри электрошкафа или другого герметичного корпуса.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Работает в рамках класса безопасности II. Для предотвращения пробоя изоляции катушки при коммутации рекомендуется использовать ограничитель перенапряжений ОПН, установленный параллельно катушке управления - особенно при работе с длинными кабелями или чувствительной аппаратурой рядом.

Преимущества

• Высокая механическая прочность конструкции благодаря металлическому корпусу и надёжному винтовому соединению
• Увеличенное количество вспомогательных контактов (4 НО + 6 НЗ) позволяет реализовать сложные схемы управления без дополнительных модулей
• Устойчивость к климатическим воздействиям (исполнение УХЛ4) делает его пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью
• Поддержка реверсивного режима - возможность переключения направления вращения двигателя одним устройством

Ограничения применения

• Не применяется вне защищённых корпусов - IP00 не защищает от пыли, влаги, случайного прикосновения
• Не предназначен для частых циклов включения/выключения более 600 раз в час - риск быстрого износа контактов
• Не подходит для постоянного тока - только переменный ток 50–60 Гц
• Не содержит встроенной тепловой защиты - требуется внешняя защита от перегрузки и обрыва фазы

Примеры использования

• Реверсивный привод лебёдки - переключение направления намотки каната
• Оборудование для перемещения стола станка - изменение направления движения по оси X/Y
• Система вентиляции с обратным потоком - автоматическое переключение вентилятора при смене режима
• Конвейерная линия с двойным ходом - движение вперёд и назад для выгрузки/загрузки

Практические советы

• При проектировании схемы учтите, что контакты 4 НО + 6 НЗ уже встроены - не требуется докупать блоки расширения
• Для долговечности используйте только качественные провода с плотной опрессовкой наконечников - винтовые зажимы плохо работают с оголёнными многожильными проводами
• Проверьте соответствие напряжения катушки (220 В AC) - применение 380 В приведёт к выходу устройства из строя
• При использовании в цепях с индуктивной нагрузкой (двигатели) всегда устанавливайте ОПН - даже если он не указан в базовой комплектации
• При сборке контролируйте положение контактора - не допускайте перекоса при креплении на плату, чтобы избежать деформации механизма
