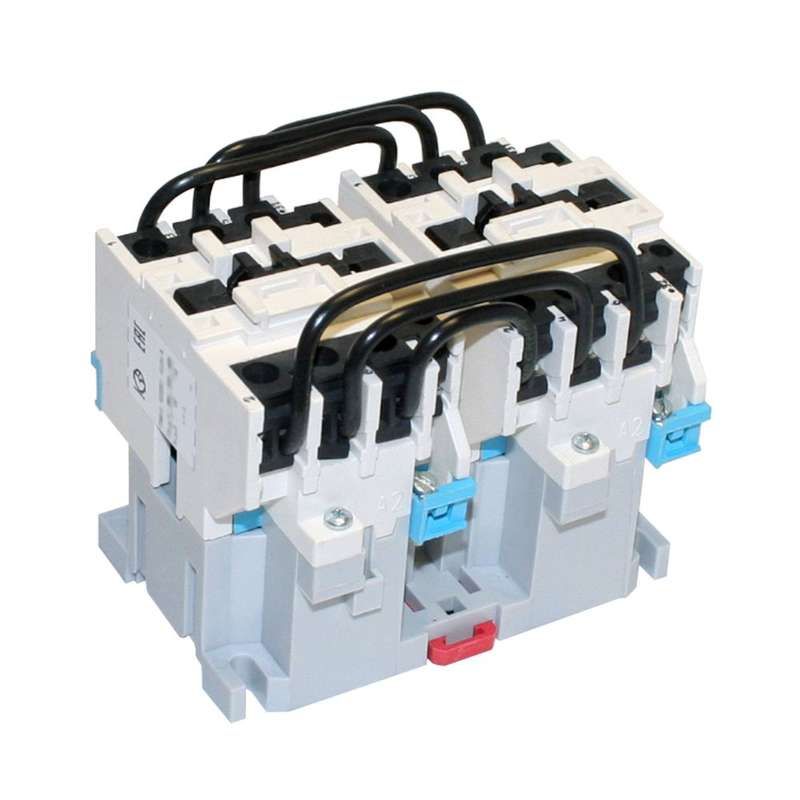

Контактор электромагнитный реверсивный ПМ12-025551 УХЛ4 В, 220В, (2р) - 040551020ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 25А 2НЗ от КЗЭА предназначен для дистанционного управления трёхфазными асинхронными двигателями - включает, выключает и меняет направление вращения. Артикулы пм12-025551 и 040551020вв220000010 соответствуют этой модели, которая работает в сетях переменного тока с напряжением до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 25А 2НЗ используется в системах управления электроприводами, где требуется изменение направления вращения двигателя. Подходит для стационарных установок с трёхфазными асинхронными двигателями с короткозамкнутым ротором. Частые применения: насосы, вентиляторы, конвейеры, станки с реверсивной функцией. Катушка управления питается от сети 220 В переменного тока, что позволяет использовать её в типовых промышленных цепях управления.

Технические характеристики

• Род тока: Переменный (AC), частота 50–60 Гц
• Номинальное напряжение: До 660 В (рабочее напряжение силовых контактов)
• Номинальный ток: 25 А - максимальный постоянный ток через контакты
• Номинальная мощность: 11 кВт - рекомендованная нагрузка для двигателей при 380 В
• Напряжение катушки управления: 220 В AC - требует именно такого напряжения для срабатывания
• Количество нормально открытых контактов: 2 - используются для блокировки и сигнализации
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от предметов больше 12 мм, но не от воды и пыли
• Способ монтажа: На монтажную плату - крепится болтами к печатной плате или щитовой раме
• Тип присоединения: Винтовое - провода зажимаются в клеммах с помощью отвертки

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 25А 2НЗ совместим с другими элементами управления, такими как кнопочные станции, термореле и предохранители. Монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для работы в реверсивной схеме требуется два таких контактора: один для прямого, второй - для обратного направления. Обязательно используйте механическую или электрическую блокировку между ними, чтобы избежать одновременного включения. Присоединение проводов - только винтовое; момент затяжки не регламентирован, но следует избегать перетяга и слабого контакта.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для устройств коммутации электродвигателей. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри закрытого электрошкафа. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая надёжность коммутации при токе до 25 А благодаря качественной конструкции контактов
• Устойчивость к климатическим условиям УХЛ4 - подходит для холодных и влажных помещений
• Чёткая реверсивная схема - два НО контакта позволяют легко реализовать взаимоблокировку
• Простое винтовое присоединение - удобно для обслуживания и замены

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не допускает воздействия влаги, пыли и внешних предметов
• Не подходит для частотного управления - не имеет встроенных фильтров и не рассчитана на высокочастотные импульсы
• Требуется внешняя блокировка при реверсе - сам по себе не обеспечивает безопасную последовательность включения
• Не предназначен для частых включений более 600 раз/час - риск перегрева катушки и износа контактов
• Не используется для однофазных нагрузок - только для трёхфазных двигателей

Примеры использования

• Подъёмник с реверсом - управление движением вверх/вниз
• Циркулярная пила с возможностью изменения направления вращения диска
• Конвейерная лента с автоматической сменой направления движения
• Вентиляционная система с режимом продувки в обратном направлении

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения катушки (220 В) вашей цепи управления - неверное напряжение вызовет отказ или перегрев.
• При сборке реверсивной схемы обязательно используйте две пары вспомогательных контактов для электрической блокировки - это предотвратит короткое замыкание.
• Для долгой службы контактов не перегружайте устройство сверх 11 кВт даже при меньшем токе - перегрузка снижает срок службы.
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - ослабление контактов вызывает нагрев и выход из строя.
• Если контактор установлен рядом с источниками помех (частотники, сварочные аппараты), подключите ОПН к катушке - это повысит надёжность.
