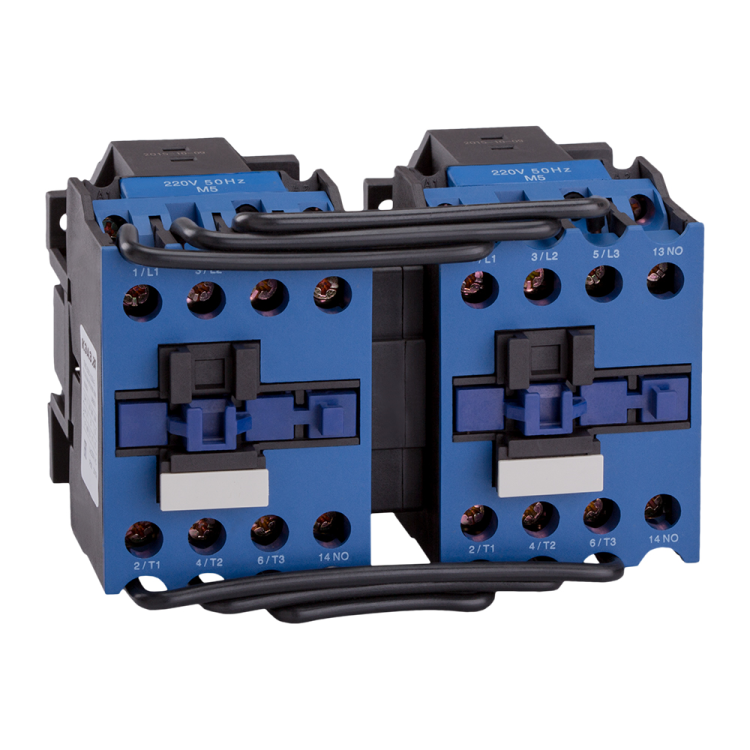

Контактор реверсивный ПМЛ-2501-25А-220AC-УХЛ4-Б - 229733 КЭАЗ

Контактор ПМЛ-2501 УХЛ4 Б 25А катушка 220В AC от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 12,5 кВт. Модель с реверсивной конструкцией и катушкой на 220 В AC обеспечивает надёжную коммутацию в условиях промышленного оборудования, особенно где требуется управление через DIN-рейку.

Назначение и область применения

Контактор ПМЛ-2501 УХЛ4 Б 25А катушка 220В AC используется для дистанционного управления трёхфазными электродвигателями в системах автоматизации. Подходит для работы в цепях с переменным током частотой 50–60 Гц. Применяется в станках, насосах, компрессорах, конвейерах и других устройствах, требующих частых пусков и остановок. Реверсивное исполнение позволяет переключать направление вращения двигателя при использовании двух таких контакторов в паре.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать нагрузку до 12,5 кВт при 380 В
• Напряжение катушки управления: 220 В AC - работает от стандартной однофазной сети
• Количество полюсов: 3 - коммутирует все три фазы одновременно
• Количество контактов: 3 НО + 1 НЗ - три нормально открытых силовых и один нормально замкнутый вспомогательный контакт
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Способ монтажа: DIN-рейка и монтажная плата - гибкая установка в щитах и пультах
• Тип подключения: винтовые зажимы - надёжное соединение с кабелем до 4 мм2
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, допускает работу при температуре от −40C до +40C
• Нормативный документ: ТУ3426-044-05758109-2008 - соответствует техническим условиям КЭАЗ

Совместимость и монтаж

Контактор ПМЛ-2501 УХЛ4 Б 25А катушка 220В AC монтируется на шину DIN 35 мм или крепится болтами на плату. Для подключения используйте кабели сечением не более 4 мм2 - большие жилы не войдут в зажимы. Винтовые клеммы затягиваются отверткой; избыточное усилие повредит пластик. Обязательно соблюдайте полярность при подключении катушки: L1 и N должны быть правильно распределены. Реверсивная схема требует взаимоблокировки между двумя контакторами, чтобы исключить одновременное включение.

Безопасность и стандарты

Контактор ПМЛ-2501 УХЛ4 Б 25А катушка 220В AC соответствует внутреннему техническому регламенту КЭАЗ (ТУ3426-044-05758109-2008). Отсутствие степени защиты IP00 означает, что устройство нельзя использовать в открытом виде - обязательно помещайте его в электрощит с классом защиты не ниже IP54. Не применяйте в средах с высокой запылённостью, агрессивными газами или влагой без дополнительной герметизации.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций
• Надёжная работа при колебаниях напряжения +-10% от 220 В
• Простая замена - совместим с другими моделями серии ПМЛ
• Цифровая маркировка контактов - упрощает диагностику и обслуживание
• Производитель КЭАЗ - проверенная технология, применяемая в промышленности десятилетиями

Ограничения применения

• Не предназначен для работы в открытом воздухе или сырых помещениях без корпуса
• Не подходит для постоянной нагрузки выше 25 А - возможен перегрев и сваривание контактов
• Не рекомендован для частотных преобразователей или импульсных нагрузок - риск преждевременного выхода из строя
• Требует обязательной установки теплового реле при защите двигателей - сам по себе не имеет тепловой защиты
• Не совместим с постоянным током - катушка 220 В AC не сработает от DC

Примеры использования

• Автоматизация конвейера с реверсом движения
• Управление насосной станцией с пуском/остановкой по сигналу PLC
• Компрессор в цехе с частыми циклами включения
• Подъёмник или лифт с кнопочным управлением
• Система вентиляции с таймером и аварийной остановкой

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - слышен характерный щелчок
• Проверьте соответствие сечения провода: 4 мм2 максимум - больше не влезет
• Для реверса всегда используйте два контактора с электромагнитной блокировкой - иначе произойдёт короткое замыкание
• При длительной работе в режиме частых пусков контролируйте нагрев корпуса - если он горячий, проверьте нагрузку
• Заменяйте старый ПМЛ-2501 на новый - серия ПМЛ сохраняет габариты и крепления, так что замена не требует переделки щита
