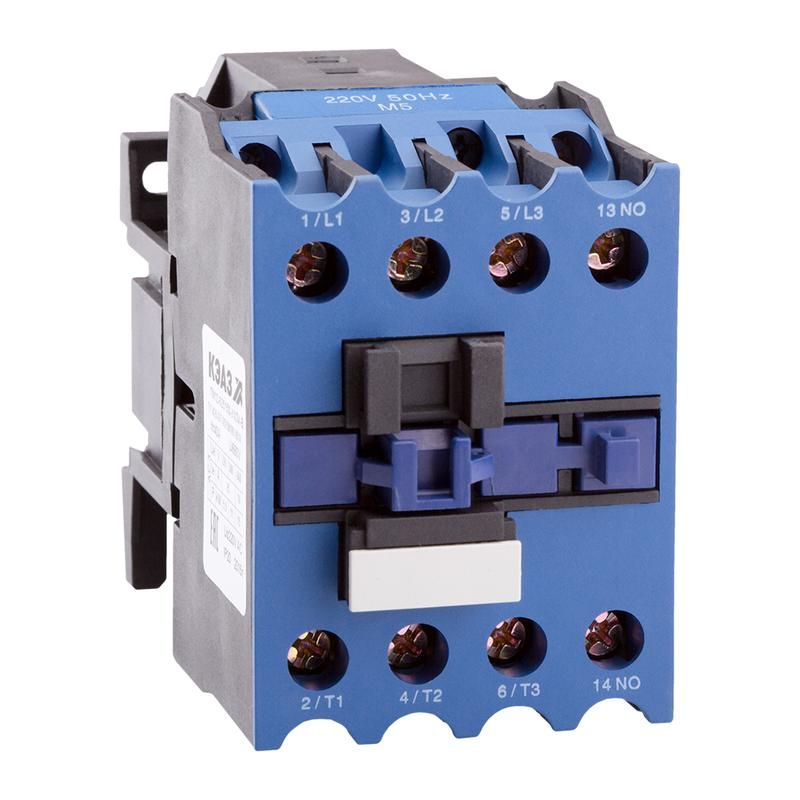

Контактор ПМ12-025150 УХЛ4 В 25А кат. 220В AC 1НО КЭАЗ 315136

Контактор ПМ12-025150 УХЛ4 В, 220В, 1 нормально открытый контакт - устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 25 А. Произведён КЭАЗ, соответствует серии ПМЛ, артикул 315136.

Назначение и область применения

Контактор ПМ12-025150 УХЛ4 В предназначен для частого включения и выключения электрических цепей переменного тока. Подходит для управления двигателями мощностью до 11 кВт. Часто используется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, где требуется надёжное коммутирование нагрузки с помощью слабых управляющих сигналов.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главной цепи: 25 А
• Номинальная мощность управляемого двигателя: 11 кВт
• Количество нормально открытых (НО) контактов: 3
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без герметичной оболочки, требует установки в закрытом щите
• Способ монтажа: винтовое крепление на DIN-рейку
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025150 УХЛ4 В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затяжка должна выполняться усилием, достаточным для плотного контакта, но без перегрузки. Максимальное сечение провода - 4–6 мм2 (для медного одножильного). Управление осуществляется через катушку 220 В AC; для её подключения предусмотрены два вывода A1 и A2 на передней панели. Контакты 13/14, 23/24, 33/34 - нормально открытые, предназначены для сигнализации или блокировок.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяется в условиях, не содержащих взрывоопасных смесей, агрессивных газов и избыточной влажности. Исполнение УХЛ4 позволяет использовать его в помещениях с умеренным климатом и повышенной влажностью, но не на открытом воздухе.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения
• Надёжные винтовые зажимы обеспечивают долговечный контакт даже при колебаниях температур
• Три нормально открытых контакта позволяют реализовать простую схему самоблокировки или сигнализации состояния
• Производится КЭАЗ - проверенная российская компания с длительным опытом в выпуске аппаратов управления

Ограничения применения

• Не применяется во влажных, запылённых или наружных условиях - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не подходит для постоянного тока - катушка работает только на переменном токе 220 В
• Запрещено использование в средах с высокой концентрацией масла, химикатов или агрессивных паров
• Не рекомендуется для работы с токами выше 25 А - возможен перегрев и выход из строя

Примеры использования

• Управление трёхфазным двигателем 11 кВт в системе вентиляции
• Автоматическое включение насоса по сигналу от термореле
• Схема пуска электродвигателя с кнопками “Пуск” и “Стоп”, где контактор замыкает основную цепь
• Сигнализация включения оборудования через один из НО контактов (например, для лампы индикации)

Практические советы

• При монтаже используйте шайбы и фиксирующие элементы на винтах - предотвращает ослабление контактов при вибрациях
• Проверьте соответствие сечения проводов: слишком тонкий провод вызывает нагрев, слишком толстый - плохо фиксируется в зажиме
• Для защиты от скачков напряжения на катушку можно установить RC-цепочку или варистор
• Обязательно устанавливайте контактор внутри распределительного щита - он не имеет собственной защиты от внешних воздействий
• Артикул 315136 совместим с другими изделиями серии ПМЛ - легко заменяется аналогами того же типа
