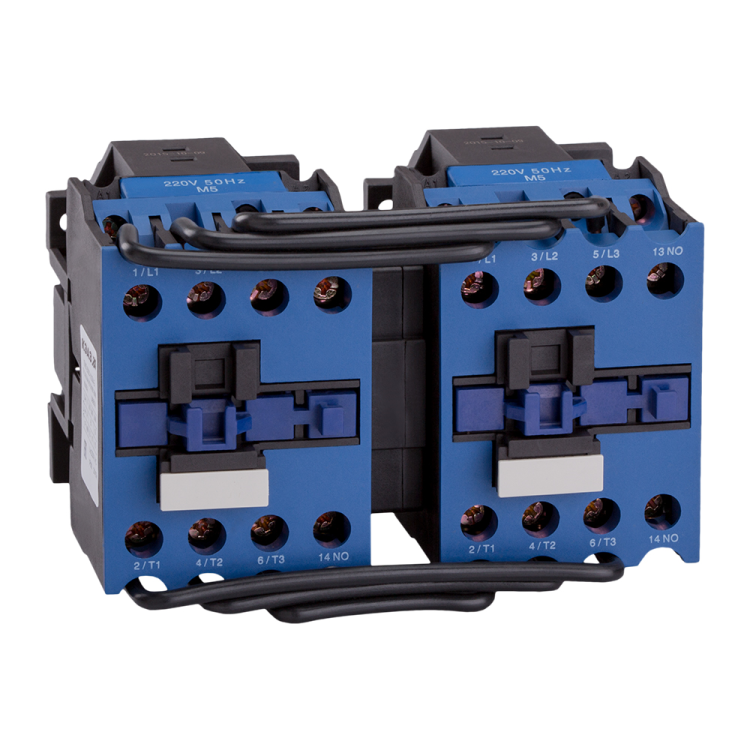

Пускатель реверсивный ПМЛ-2561М-25А-220AC-УХЛ4-Б - 229736 КЭАЗ

Контактор ПМЛ-2561М-25А-220AC-УХЛ4-Б от КЭАЗ - это надёжный электромагнитный контактатор для коммутации силовых цепей двигателей до 11 кВт, рассчитанный на работу в условиях умеренного и холодного климата. Он предназначен для частых включений и выключений, в том числе с реверсированием, и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-2561М-25А-220AC-УХЛ4-Б используется для удалённого управления трёхфазными асинхронными двигателями: запуск, остановка, реверс. Подходит для оборудования, где требуется частое переключение нагрузки - например, для кранов, лифтов, насосов, вентиляторов, тепловых завес, станков и систем АВР. Также применяется в системах освещения с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при 380 В
• Напряжение катушки управления: 220 В переменного тока (AC)
• Частота: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Главные контакты: 3 замыкающих (НО), 0 размыкающих (НЗ) - только нормально открытые
• Вспомогательные контакты: 3 НО + 1 НЗ - используются для сигнализации и блокировки
• Подключение: винтовые зажимы, максимальное сечение кабеля - 4 мм2
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Способ монтажа: на DIN-рейку (35 мм) или на монтажную плату
• Исполнение: реверсивное - позволяет использовать два контактора для изменения направления вращения двигателя

Совместимость и монтаж

Контактор ПМЛ-2561М-25А-220AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа EN 60715. Для установки достаточно защёлкнуть его на рейку - фиксация механическая, без дополнительных креплений. Винтовые зажимы позволяют подключить медные провода сечением до 4 мм2. Для реверсивной схемы потребуется второй аналогичный контактор с взаимной блокировкой. Не рекомендуется использовать в составе схем с постоянным током - катушка рассчитана исключительно на переменный ток 220 В.

Безопасность и стандарты

Произведён согласно техническому условию ТУ3426-044-05758109-2008. Соответствует требованиям безопасности для устройств управления электродвигателями. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешних воздействий - поэтому монтаж следует выполнять внутри щитов или корпусов с соответствующей степенью защиты.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций
• Надёжная работа при колебаниях напряжения +-10% от 220 В
• Простая замена - совместим с другими контактами серии ПМЛ
• Реверсивное исполнение снижает необходимость в дополнительных компонентах
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на улице в закрытых шкафах

Ограничения применения

• Не предназначен для работы с постоянным током - катушка 220 В AC не сработает на DC
• IP20 требует обязательного размещения в защищённом корпусе - нельзя устанавливать на открытом воздухе
• Отсутствие размыкающих главных контактов - нельзя применять для отключения нулевого провода или создания разрыва всей цепи
• Максимальное сечение кабеля 4 мм2 - не подходит для больших токов свыше 25 А
• Не имеет встроенной тепловой защиты - необходимо использовать дополнительно тепловое реле при защите двигателя

Примеры использования

• Управление насосом воды в системе водоснабжения с автономным включением по давлению
• Реверсивный пуск лебёдки на строительной площадке через две кнопочные станции
• Автоматический ввод резерва (АВР): основной и резервный источник питания через пару таких контакторов
• Включение тепловой завесы в торговом центре с программируемым графиком

Практические советы

• При использовании в реверсивной схеме обязательно используйте электромеханическую блокировку между двумя контакторами - предотвратит КЗ при одновременном включении
• Проверьте соответствие сечения кабеля - превышение 4 мм2 может вызвать нагрев и оплавление зажимов
• Для долгой службы контролируйте состояние винтовых зажимов - периодически подтягивайте их, особенно после первых нескольких включений
• Если контактор установлен в помещении с высокой влажностью, убедитесь, что весь шкаф герметичен - даже УХЛ4 не спасёт от конденсата внутри
• При замене старого контактора проверьте тип катушки - 220 В AC отличается от 380 В AC или 24 В DC
