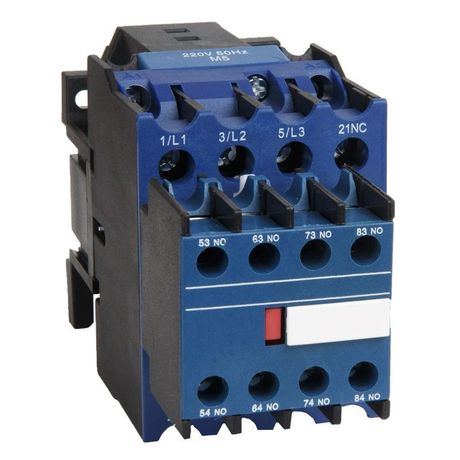

Контактор ПМ12-025100 УХЛ4 В 25А кат. 220В AC 3НО+2НЗ КЭАЗ 312340

Контактор ПМ12-025100 УХЛ4 В, 220В, 3 нормально открытых + 2 нормально закрытых контакта от КЭАЗ предназначен для коммутации силовых цепей переменного тока, особенно в задачах управления двигателями и оборудованием с частыми включениями. Этот контактный аппарат обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Контактор ПМ12-025100 УХЛ4 В используется для удалённого включения и выключения электродвигателей переменного тока, а также для реализации функций пуска, остановки и реверса. Подходит для систем, где требуется частая коммутация нагрузки: грузоподъёмники, лифты, краны, насосы, вентиляторы, тепловые завесы, печи, станки, системы АВР и осветительные сети с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Управляемая мощность двигателя: до 11 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, доступны все части устройства
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в защищённом месте
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025100 УХЛ4 В устанавливается на DIN-рейку типа TS35 или крепится болтами к панели. Для подключения используются винтовые зажимы - провода должны иметь жилы сечением до 4–6 мм2 (медные). Обязательно соблюдать момент затяжки: перетягивание повредит зажим, недостаточное усилие вызовет нагрев и окисление. Катушка работает только при 220 В AC - применение постоянного тока или другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для работы в условиях класса исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью. Однако из-за степени защиты IP00 устройство не допускается к установке в сырых, запылённых или взрывоопасных средах без дополнительной защиты (корпуса, шкафа).

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех
• Наличие трёх НО и двух НЗ контактов позволяет реализовать сложные схемы управления без дополнительных реле
• Совместим с типичными компонентами автоматики: кнопочные посты, термореле, таймеры

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, влагой или химически активной средой - степень защиты IP00 исключает использование без кожуха
• Не подходит для работы с постоянным током - катушка рассчитана только на 220 В AC
• Не рекомендован для частых пусков двигателей свыше 11 кВт - возможен перегрев и сокращение срока службы
• Требует регулярной проверки состояния контактов при работе с индуктивными нагрузками (двигатели, трансформаторы)

Примеры использования

• Управление трехфазным асинхронным двигателем 7,5 кВт на конвейере - через кнопки «Пуск» и «Стоп» с использованием одного НО контакта для самоблокировки
• Система АВР: один контакт замыкает основную линию, второй - резервную; два НЗ контакта обеспечивают блокировку одновременного включения
• Управление тепловой завесой: три НО контакта задействуют три нагревательных элемента поэтапно
• Крановая система: реверс осуществляется путём переключения фаз через пару НО и НЗ контактов

Практические советы

• Выбирая контактор ПМ12-025100 УХЛ4 В, убедитесь, что ваша нагрузка не превышает 25 А и 11 кВт - перегрузка вызывает сваривание контактов
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от КЗ
• При монтаже в шкафу оставьте минимум 50 мм свободного пространства вокруг для теплоотвода
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при оплавлении или налёте замените или зачистите
• Для работы в условиях влажности или пыли - помещайте контактор в герметичный бокс с IP54 и выше
