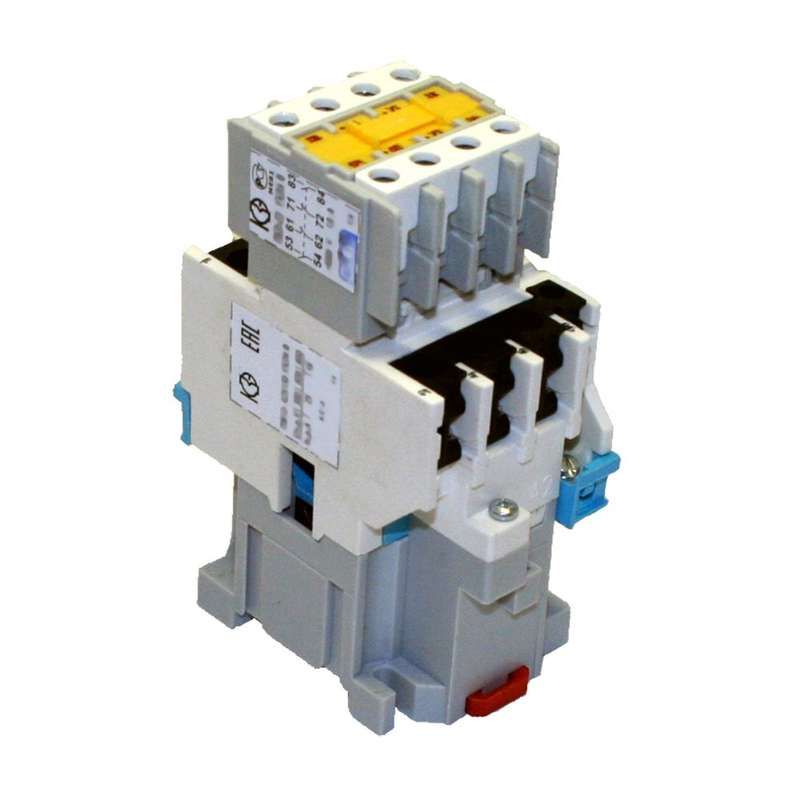

Контактор электромагнитный ПМ12-025150 УХЛ4 В 220В (3з+2р) - 040150320ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 3з+2р 25А от КЗЭА (артикулы пм12-025150, 040150320вв220000010) предназначен для дистанционного включения и выключения трёхфазных двигателей до 12,5 кВт. Он работает в сетях переменного тока 220 В и монтируется на DIN-рейке.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 3з+2р 25А используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах. Подходит для стационарных установок с частотой 50–60 Гц и напряжением до 660 В. Не предназначен для реверса - только прямое включение и остановка.

Технические характеристики

• Напряжение управления: 220 В переменного тока (AC)
• Номинальный ток силовых контактов: 25 А
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Рассчитан на мощность двигателя до 12,5 кВт
• Тип тока: переменный (AC)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от воды и пыли
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 3з+2р 25А совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейке - дополнительно крепить болтами не требуется. Для подключения проводов используйте жилы сечением до 4 мм2. Винтовые зажимы затягиваются отверткой - не допускается перетягивание. Обязательно проверьте соответствие напряжения катушки (220 В AC) источнику управления - неверное питание вызовет отказ работы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Климатическое исполнение УХЛ4 позволяет использовать его в помещениях с умеренно холодным и влажным климатом - например, на производстве, в складских комплексах, теплицах. Отсутствие защиты от брызг и пыли (IP20) требует установки внутри электрошкафа или корпуса.

Преимущества

• Высокая надёжность механических контактов при длительном использовании
• Чёткая коммутация даже при высоких пусковых токах двигателей
• Наличие двух НЗ контактов позволяет реализовать простую блокировку или сигнализацию состояния
• Удобный монтаж на DIN-рейке снижает время сборки шкафа
• Совместим с типовыми устройствами защиты - термореле, предохранители

Ограничения применения

• Не подходит для реверсивных схем - нет дополнительных контактов для переключения фаз
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытых щитов
• Не имеет встроенной защиты от перегрузки - обязательно применять внешнее тепловое реле
• Не рекомендован для частого включения/выключения более 600 раз в час - риск быстрого износа контактов
• Не рассчитан на постоянное напряжение - только переменный ток 220 В

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора охлаждения в технологическом оборудовании
• Автоматический пуск конвейера на пищевом производстве
• Коммутирование воздушного компрессора через кнопочную станцию
• Система аварийного отключения станка по сигналу с датчика

Практические советы

• Обязательно подключите ограничитель перенапряжения (ОПН) параллельно катушке - продлит срок службы контактора при отключении
• Проверяйте плотность затяжки винтов после первого включения - возможна усадка провода
• Для контроля состояния используйте два НЗ контакта: один - для сигнала “включен”, второй - для блокировки старта при неисправности
• Не устанавливайте рядом с источниками сильного нагрева - температура выше +40 C снижает долговечность
• При замене - сверьте артикулы: пм12-025150 и 040150320вв220000010 - это один и тот же контактор электромагнитный УХЛ4 В 220В 3з+2р 25А от КЗЭА
