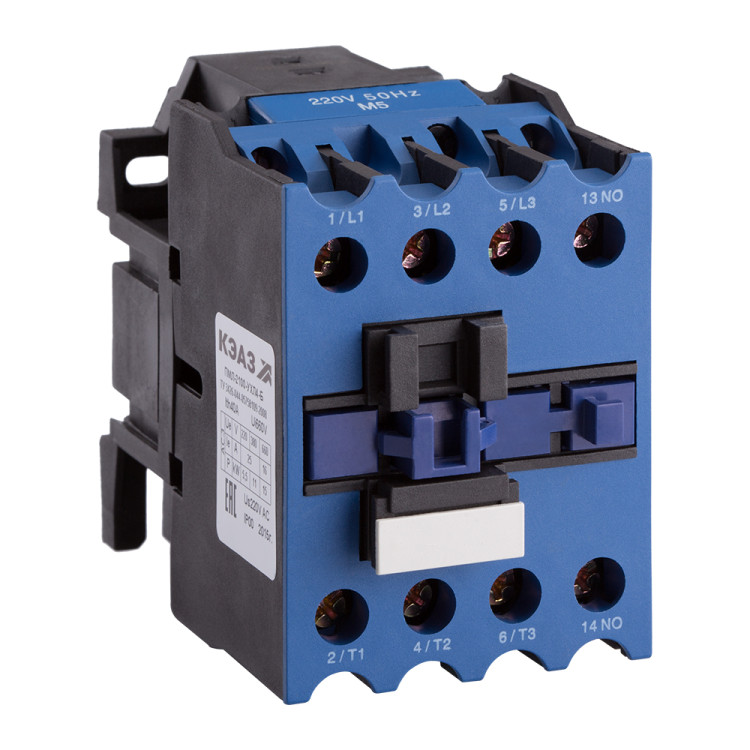

Контактор ПМЛ-2161М УХЛ4 Б 25А кат. 220В AC КЭАЗ 229730

Контактор ПМЛ-2161М-25А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 11 кВт в цепях переменного тока. Этот контактный аппарат надёжно работает в условиях умеренного и холодного климата благодаря исполнению УХЛ4 и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-2161М-25А-220AC-УХЛ4-Б используется для удалённого управления силовыми цепями. Он применяется там, где требуется часто включать и выключать оборудование: насосы, вентиляторы, компрессоры, конвейеры, станки с асинхронными двигателями. Подходит для автоматических систем управления, панелей управления и распределительных щитов.

Технические характеристики

• Тип: нереверсивный контактор
• Род тока: переменный (AC), частота 50/60 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток главной цепи: 25 А
• Номинальная мощность: 11 кВт (при 380 В)
• Количество замыкающих контактов: 3 (НО)
• Количество размыкающих контактов: 0
• Количество нормально закрытых контактов (НЗ): 1
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2161М-25А-220AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать жилы сечением до 4 мм2. Медные провода должны быть зачищены на 8–10 мм. Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от влаги - поэтому устройство нельзя устанавливать во влажных помещениях без дополнительной защиты. Применяется в соответствии с правилами ПУЭ для коммутационных аппаратов средней мощности.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в режиме частых включений
• Надёжная фиксация на DIN-рейке - не требует дополнительных креплений
• Простая диагностика состояния: наличие сигнала на катушке и положение контактов легко проверить визуально
• Сочетание трёх НО и одного НЗ контактов позволяет реализовать базовые схемы управления без внешних реле
• Произведён на КЭАЗ - заводе с более чем 70-летним опытом производства контакторов

Ограничения применения

• Не предназначена для работы в условиях высокой запылённости, сырости или воздействия брызг - степень защиты IP20 недостаточна
• Не подходит для реверсивных схем - отсутствуют блокировочные контакты и противоположные группы контактов
• Не рекомендуется для управления нагрузками выше 11 кВт - риск перегрева и сваривания контактов
• Катушка управления рассчитана только на 220 В AC - применение с постоянным током или другим напряжением повредит устройство

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляцией в промышленном помещении
• Коммутирование нагревательных элементов в термокамере
• Подключение электродвигателя конвейера в линии сборки
• Схема “пуск-стоп” с кнопочным постом и тепловым реле

Практические советы

• Проверьте соответствие напряжения сети и катушки - 220 В AC. Переполюсовка или использование 380 В приведёт к выходу из строя.
• При использовании в схемах с тепловым реле - подключите его последовательно с нагрузкой, а не параллельно катушке.
• Для долговечности контактов не включайте устройство под большой ток холостого хода - предварительно убедитесь, что двигатель свободно проворачивается.
• При монтаже в шкафу оставьте минимум 5 см свободного пространства вокруг контактора для теплоотвода.
• Контактор ПМЛ-2161М-25А-220AC-УХЛ4-Б можно заменить аналогичным изделием из серии РТЛ, если доступен - они взаимозаменяемы по габаритам и функционалу.
