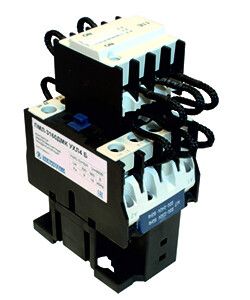

Контактор конденсаторный электромагнитный ПМЛ-2161МК УХЛ4 Б, 220В/50Гц, 12,5 кВАр, 1р, 25А, IP20 - ET003169 Электротехник

Контактор электромагнитный ПМЛ-2161МК УХЛ4 Б, 220В/50Гц, 12,5 кВАр, 1р, 25А, IP20 - компактное устройство для дистанционного управления трёхфазными двигателями, рассчитанное на работу в промышленных системах с нагрузкой до 25 А. Произведён бренда Электротехник, артикул et003169, соответствует требованиям к эксплуатации в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный ПМЛ-2161МК УХЛ4 Б предназначен для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для автоматизации оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков. Может использоваться в распределительных щитах, на производстве, в энергообъектах и объектах ЖКХ. Контактор работает в сетях переменного тока 50 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 220 В переменного тока (AC), частота 50 Гц
• Номинальная реактивная мощность: 12,5 кВАр
• Число силовых полюсов: 3
• Силовые контакты: 1 нормально закрытый (НЗ), 3 нормально открытых (НО)
• Вспомогательные контакты: 2 размыкающих (NO), 2 замыкающих (NC), 1 дополнительно НЗ
• Способ подключения: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: модульное, для установки на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 - допустимый температурный диапазон от –40 C до +55 C

Совместимость и монтаж

Контактор электромагнитный ПМЛ-2161МК УХЛ4 Б совместим с любыми стандартными DIN-рейками типа TS35. Монтаж осуществляется защёлкиванием на рейку - никаких дополнительных креплений не требуется. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Управляющая катушка питается от сети 220 В AC; для подключения кнопочных постов или PLC достаточно двух проводов. Обязательно соблюдать полярность при подключении вспомогательных контактов, если они задействованы в цепях самоподдержки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного тока. Серебряные контакты обеспечивают устойчивость к дуговым перегрузкам и снижают риск нагрева. Отсутствие шума при работе повышает комфорт в помещениях с постоянным присутствием персонала. Применение в условиях УХЛ4 позволяет использовать контактный аппарат в неотапливаемых помещениях, на улице под защитой корпуса, в холодных цехах.

Преимущества

• Контакты выполнены из серебряного сплава - увеличенный срок службы, устойчивость к свариванию и окислению
• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Малое переходное сопротивление - снижает потери энергии и нагрев в точках коммутации
• Модульная конструкция - легко интегрируется в сборочные схемы и занимает мало места
• Надёжная магнитная система - обеспечивает чёткое срабатывание даже при колебаниях напряжения +-10%

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влагой или химически активными газами - степень защиты IP20 не обеспечивает герметичность
• Не используется для постоянного тока (DC) - катушка рассчитана исключительно на 220 В AC
• Не следует применять в качестве устройства защиты от перегрузки - требуются дополнительные тепловые реле или автоматические выключатели
• При напряжении ниже 85% от номинала (менее 187 В) возможна некритическая, но длительная вибрация якоря - это снижает долговечность

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе через терморегулятор
• Управление насосом в системе водоснабжения по сигналу от поплавкового выключателя
• Реверсирование конвейера в логистическом комплексе с помощью двух кнопочных постов
• Подключение компрессора в холодильном оборудовании с автономным управлением

Практические советы

• При монтаже на DIN-рейку проверьте плотность фиксации - слабо защёлкнутый контактор может выпасть при вибрации
• Для предотвращения перегрева используйте провода с сечением не менее 4 мм2 для тока 25 А
• Если применяются вспомогательные контакты в цепи самоподдержки - убедитесь, что они не перегружены (ток не выше 5 А)
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/день)
• При замене старого контактора - сравнивайте количество и тип вспомогательных контактов, чтобы не потерять функциональность схемы
