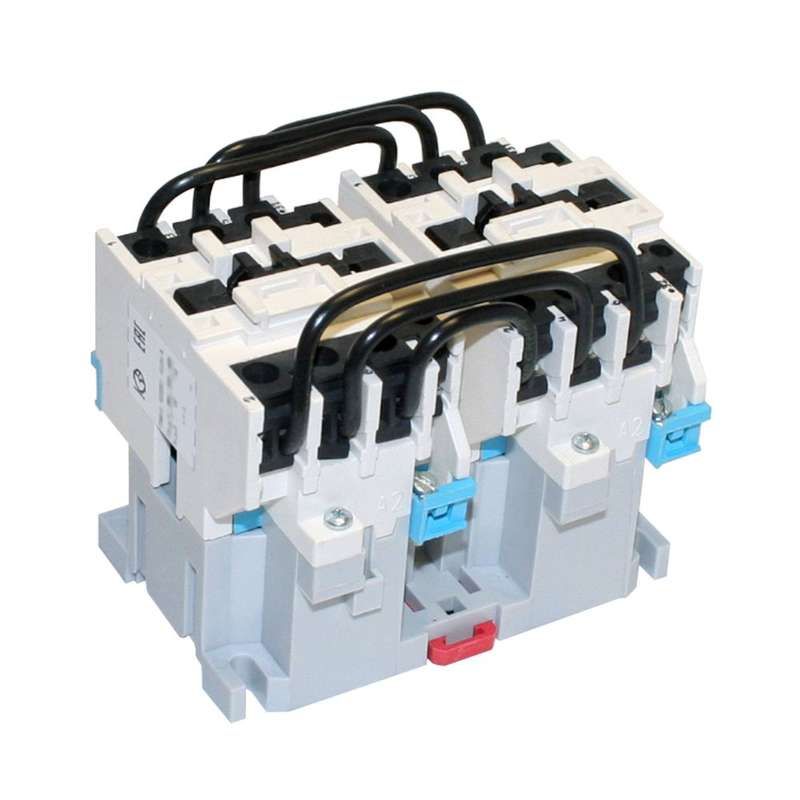

Контактор электромагнитный реверсивный ПМ12-025551 УХЛ4 В, 380В, (2р) - 040551020ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта (артикулы 040551020вв380000010 и пм12-025551) от КЗЭА предназначен для дистанционного управления направлением вращения трёхфазных двигателей. Он обеспечивает безопасную коммутацию цепей с током до 25 А и работает в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта используется в системах автоматического управления электроприводами. Его основная задача - переключать направление вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, станков с ЧПУ, где требуется реверсивный режим работы. Применяется в составе пусковых устройств совместно с тепловыми реле и предохранителями.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC) - требует точного соответствия напряжению сети управления.
• Номинальный ток: 25 А - способен выдерживать длительную нагрузку без перегрева.
• Номинальная мощность: 11 кВт - рассчитан на управление двигателями этой мощности при 380 В.
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях с более высоким напряжением, чем питание катушки.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Количество контактов: 2 нормально-открытых (НО) - используются для сигнализации, блокировок или подключения вспомогательных цепей.
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +40 C и в условиях повышенной влажности, но не во взрывоопасной среде.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды; требует установки в закрытом щите.
• Способ монтажа: Монтажная плата - крепится на DIN-рейку или плату через отверстия, не имеет встроенных креплений для стенового монтажа.
• Тип присоединения: Винтовые зажимы - надёжное соединение проводов сечением до 4–6 мм2 (по рекомендациям производителя).

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта - двухполюсный, поэтому применяется только в схемах с двумя фазами или в паре с другим контактором для полноценного реверса трёхфазного двигателя. Для реверсивного управления необходим второй аналогичный контактор или модуль с механической блокировкой, чтобы исключить одновременное включение обоих контакторов. Монтируется на монтажной плате или DIN-рейке. Винтовые зажимы требуют затяжки моментом 0,5–0,7 Нм - переизбыток усилия повредит корпус. Не используйте многожильные провода без наконечников - возможен перегрев и ослабление контакта.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Имеет внутреннюю механическую блокировку, предотвращающую одновременное замыкание противофазных цепей. Однако внешняя электрическая блокировка (через вспомогательные контакты) обязательна для безопасности. Работает в соответствии с классом изоляции F. Не предназначен для частого включения-выключения свыше 1200 раз в час - это снижает срок службы.

Преимущества

• Высокая надёжность коммутации благодаря качественной катушке и медным контактам.
• Устойчивость к влаге и перепадам температур - идеален для промышленных помещений с нестабильными условиями.
• Простота подключения: два винтовых зажима на каждую фазу и два свободных НО контакта для схемы управления.
• Поддержка стандартного монтажа на рейку - легко интегрируется в существующие шкафы управления.

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного тока 50/60 Гц.
• IP20 не позволяет использовать вне электрошкафа - запрещена открытая установка в сырых или пыльных местах.
• Только 2 нормально-открытых контакта - для сложных схем потребуется дополнительный блок расширения.
• Не содержит встроенную тепловую защиту - обязательно использование внешнего теплового реле.
• Не предназначен для частых пусков (более 1200 в час) - быстрый износ контактов.

Примеры использования

• Реверсивный привод ленточного конвейера - один контактор включает движение вперёд, другой - назад.
• Циркулярная пила с функцией обратного хода - управление через кнопочные посты с блокировкой.
• Вентиляционная система с изменяемым направлением потока воздуха.
• Гидравлический насос с аварийным реверсом для продувки трубопровода.

Практические советы

• Обязательно проверьте соответствие напряжения катушки (380 В) и напряжения сети управления - неверное подключение приведёт к выходу из строя.
• Для защиты катушки от импульсных перенапряжений установите параллельно ей ограничитель перенапряжения (ОПН).
• При использовании в паре с другим контактором - выбирайте модели с механической блокировкой или реализуйте электрическую блокировку через вспомогательные контакты.
• Проверяйте плотность затяжки винтов после первых 10–20 включений - возможно ослабление контактов.
• Не забудьте про термореле - даже при номинальном токе 25 А двигатель может перегреваться при длительной работе на грани нагрузки.
