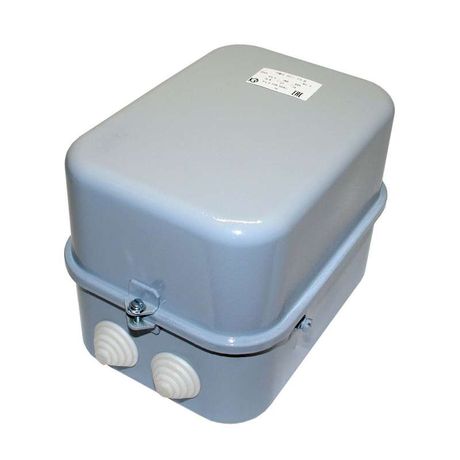

Контактор электромагнитный ПМЕ 221 У3 В 380В (2з+2р) Кашин 080221222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В (2 нормально-закрытых + 2 нормально-раскрытых контакта) от КЗЭА - устройство для дистанционного управления мощными нагрузками в сетях переменного тока. Артикул 080221222вв380000000 и пме-221 подходят для стационарной установки на монтажную плату в системах управления двигателями и оборудованием до 25 А.

Назначение и область применения

Контактор электромагнитный У3 В 380В используется для включения и выключения электроприводов, особенно трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в стационарных установках: станках, конвейерах, насосах, вентиляциях. Применяется в цепях управления с напряжением до 660 В и частотой 50–60 Гц. Наличие комбинированных контактов позволяет использовать его как в основных цепях, так и в схемах сигнализации или блокировки.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение катушки управления: 380 В переменного тока - требует именно такого напряжения для срабатывания;
• Напряжение изоляции: до 660 В - допустимо применение в сетях с рабочим напряжением до этого значения;
• Род тока: переменный (AC) - не предназначен для постоянного тока;
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные логические схемы управления;
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя без внешнего реверсивного блока;
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; не подходит для влажных или запылённых сред без корпуса;
• Способ монтажа: на монтажную плату - крепится через отверстия под выводы, не имеет DIN-рейки;
• Тип подключения: винтовые зажимы - надёжное соединение, требует периодической проверки затяжки;
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 90% при +25C.

Совместимость и монтаж

Контактор электромагнитный У3 В 380В монтируется исключительно на печатную плату. Его выводы имеют стандартное расположение, совместимое с большинством силовых плат управления. Перед установкой проверьте соответствие шага выводов и отверстий на плате. Не используйте с DIN-рейками - адаптеры не предусмотрены. Для подключения катушки управления требуется источник 380 В AC. Максимальная площадь монтажной поверхности должна обеспечивать теплоотвод - не закрывайте контактор плотными элементами.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1 и соответствует классу I по защите от поражения электрическим током. Отсутствуют сертификаты ATEX или UL - не применяйте во взрывоопасных зонах. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокая механическая прочность корпуса - устойчив к вибрациям в промышленном окружении;
• Чёткое разделение контактов НО/НЗ - удобно для создания самоблокирующихся схем управления;
• Надёжные винтовые зажимы - снижают риск ослабления соединений при длительной эксплуатации;
• Совместимость с типовой платформой КЗЭА - легко заменяется аналогами из серии ПМЕ.

Ограничения применения

• Не работает при напряжении ниже 85% от номинала (323 В) - возможны отказы при просадках сети;
• IP40 не защищает от брызг, пыли и влаги - требует установки в щитах или корпусах;
• Нереверсивное исполнение - невозможно использовать для реверса двигателя без двух контакторов;
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока даже при меньших токах;
• Не предназначен для частотного регулирования - не рассчитан на высокочастотные включения/выключения (>120 циклов/час).

Примеры использования

• Управление насосом в системе водоснабжения - один НО контакт включает двигатель, два НЗ - сигнализируют о работе;
• Цепь аварийной остановки станка - НЗ контакты последовательно включены в цепь питания, размыкаются при срабатывании кнопки “Стоп”;
• Автоматизация конвейера - три НО контакта управляют тремя этапами движения, НЗ - контролируют положение детали;
• Система освещения производственного участка - контактор включается по сигналу от PLC при наличии оператора.

Практические советы

• Проверяйте затяжку винтов после первых 10–20 включений - термическое расширение может ослабить контакт;
• Используйте предохранители на входе - хотя контактор не обеспечивает защиту от КЗ, он чувствителен к скачкам тока;
• Для долгой службы избегайте частых включений - максимальная частота - 120 циклов в час;
• При замене старого контактора сверьте количество и тип контактов - модель с 3НО+2НЗ отличается от 4НО+1НЗ;
• Обязательно подключите ОПН к катушке - это продлит срок службы катушки и защитит микроконтроллеры в цепи управления.
