Контактор электромагнитный реверсивный ПМ12-010551 УХЛ4 В, 380В, (2р) - 020551020ВВ380000010 КашинЗЭА

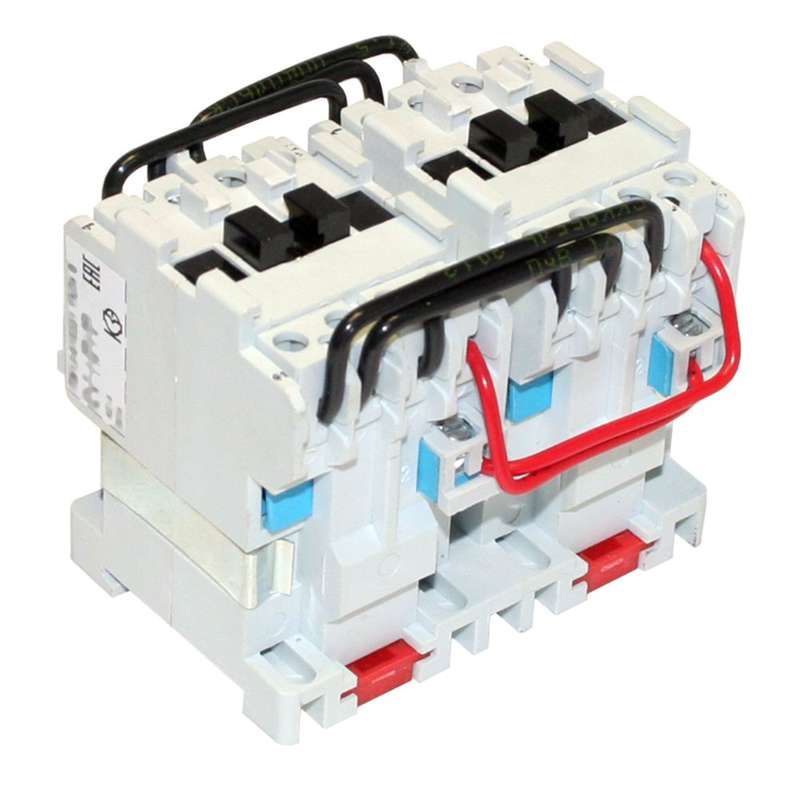

Контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта - устройство для дистанционного управления направлением вращения трёхфазных двигателей, рассчитанное на работу в сетях переменного тока 380–660 В. Бренд КЗЭА г.Кашин выпускает этот контактор под артикулом 020551020вв380000010 для стационарной установки в системах автоматизации.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта предназначен для коммутации цепей управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный запуск, остановку и изменение направления вращения (реверс) двигателя. Применяется в стационарных электроустановках: на конвейерах, насосных станциях, вентиляционных системах, металлорежущих станках и других устройствах, где требуется смена направления движения.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт (при 380 В)
• Частота: 50/60 Гц
• Количество нормально-открытых (НО) вспомогательных контактов: 2
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, допускает температурный диапазон от −40 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; требует установки внутри шкафа
• Способ монтажа: на монтажную плату (печатную плату); не имеет DIN-рейки
• Тип присоединения проводов: винтовые зажимы
• Род тока: переменный (AC)

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта монтируется исключительно на печатную плату. Это значит, что он не совместим с типовой DIN-рейкой. Подключение силовых и управляющих цепей выполняется через винтовые зажимы - необходимо использовать жилы сечением, соответствующим номинальному току 10 А (обычно 1,5–2,5 мм2). Монтаж следует выполнять в закрытом щите, так как степень защиты IP20 не предохраняет от пыли, брызг и внешнего воздействия. Обязательно соблюдать полярность подключения катушки - неверное подключение может повредить обмотку.

Безопасность и стандарты

Контактор соответствует требованиям к применению в промышленных установках согласно ГОСТ Р 50030.4.1. Производитель рекомендует использование ограничителей перенапряжений (ОПН) параллельно катушке для снижения импульсов при отключении - особенно важно при работе с длинными кабелями или чувствительной аппаратурой. Отсутствие тепловой защиты в самом контакторе требует обязательной установки теплового реле или другого средства защиты от перегрузки и обрыва фазы вне этого устройства.

Преимущества

• Реверсивная схема позволяет менять направление вращения двигателя одним устройством, без необходимости двух отдельных контакторов
• Высокий ресурс механических операций благодаря качественной конструкции сердечника и пружинного механизма
• Устойчивость к вибрациям и перепадам температуры в рамках класса УХЛ4
• Простое винтовое подключение - надёжное и проверенное временем решение

Ограничения применения

• Не применяется в условиях повышенной запылённости, сырости или открытых площадках - IP20 не обеспечивает защиту от жидкостей и пыли
• Не поддерживает автономную защиту от перегрузки - обязательно нужна внешняя термореле
• Подходит только для AC-цепей, не работает с постоянным током
• Требует монтажа на плату - невозможно установить на DIN-рейку, что усложняет модульную сборку шкафов
• Напряжение катушки строго 380 В - нельзя питать от 220 В без преобразования

Примеры использования

• Реверсирование лебедки в подъёмном оборудовании
• Смена направления движения конвейерной ленты на пищевом производстве
• Управление вентилятором с возможностью изменения потока воздуха
• Автоматизация станков с ЧПУ, где требуется точная смена направления вращения шпинделя

Практические советы

• Выбирая контактор электромагнитный реверсивный УХЛ4 В 380В 2-полюсный, 2 нормально-открытых контакта, учтите, что два НО контакта нужны для реализации блокировки взаимоблокированных цепей - они обеспечивают безопасное переключение между прямыми и обратными режимами работы
• Обязательно используйте ОПН (ограничитель перенапряжений) на катушке - продлит срок службы и повысит отказоустойчивость системы
• Проверьте соответствие сечения провода и нагрузки - при длительной работе на 9–10 А лучше выбирать провод 2,5 мм2
• При проектировании схемы убедитесь, что вы не можете одновременно активировать обе стороны реверса - необходима интерблокировка
• Артикулы 020551020вв380000010 и пм12-010551 - это один и тот же продукт, различается лишь формат номера. Перед заказом сверьтесь с каталогом производителя КЗЭА г.Кашин.
