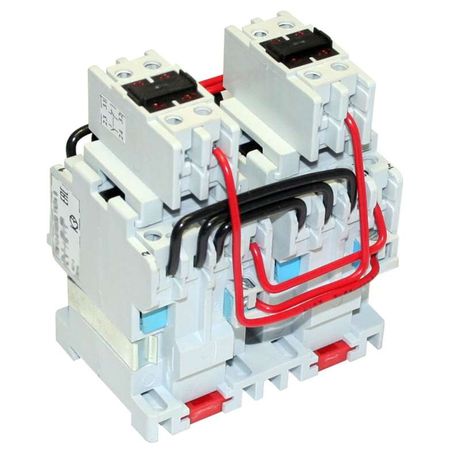

Контактор электромагнитный реверсивный ПМ12-010550 УХЛ4 В, 110В, (4з+2р) - 020550420ВВ110000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 110В 4 нормально открытых + 2 нормально закрытых контакта - устройство для дистанционного управления направлением вращения трёхфазных двигателей, совмещающее функции коммутации и блокировки. Бренд КЗЭА и артикул 020550420вв110000010 указывают на серийную продукцию, предназначенную для промышленной автоматизации.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 110В 4 нормально открытых + 2 нормально закрытых контакта используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и изменение направления вращения. Применяется в стационарных системах: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется реверсивный режим работы. Подходит для сетей переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Номинальная мощность: 4 кВт (при 380 В)
• Количество вспомогательных контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату (PCB)
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 110В 4 нормально открытых + 2 нормально закрытых контакта рассчитан на установку на печатную плату. Его корпус имеет стандартные выводы для пайки или винтового крепления. Для правильного монтажа необходимо соблюдать расстояние между соседними элементами - минимум 10 мм, чтобы исключить нагрев и электромагнитные помехи. Винтовые зажимы допускают подключение проводов сечением до 2,5 мм2. Обязательно используйте два отдельных контактора (или один реверсивный) для предотвращения одновременного включения прямого и обратного направления - применяйте механическую или электрическую блокировку.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует классу IEC 60947-4-1 для контакторов AC-1/AC-3. Работает в рамках требований к электрооборудованию для промышленных помещений. Не рекомендуется применение в взрывоопасных средах - степень защиты IP20 не соответствует требованиям взрывозащиты.

Преимущества

• Чёткая реверсивная схема: четыре НО и два НЗ контакта позволяют реализовать блокировку и сигнализацию без внешних модулей
• Высокая надёжность коммутации: контакты рассчитаны на 10 А, что достаточно для большинства промышленных двигателей до 4 кВт
• Устойчивость к климатическим условиям: исполнение УХЛ4 позволяет использовать в неотапливаемых цехах и на улице в умеренном климате
• Простота интеграции: монтаж на плату снижает объём сборки и упрощает проектирование панелей управления

Ограничения применения

• Не подходит для постоянного тока - катушка рассчитана только на переменный ток 110 В
• IP20 не защищает от пыли и брызг - нельзя использовать во влажных, запылённых или outdoor-объектах без дополнительного кожуха
• Нет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз необходимы отдельные тепловые реле
• Не предназначен для частотного регулирования - только пуск/стоп/реверс
• Максимальное напряжение 660 В - не следует применять в высоковольтных сетях выше этого значения

Примеры использования

• Реверсивный привод лебёдки - переключение направления подъёма/опускания
• Конвейер с возможностью движения вперёд и назад
• Обрабатывающий станок с автоматической сменой направления шпинделя
• Вентиляционная система с реверсом потока воздуха

Практические советы

• При использовании с двигателями мощностью 4 кВт проверьте пусковой ток - он может достигать 6–7× номинала; убедитесь, что контактор выдерживает импульсы
• Подключите ограничитель перенапряжения (ОПН) параллельно катушке - это продлит срок службы контактора и защитит контроллер от скачков
• При монтаже на плату следите за ориентацией: выводы должны точно совпадать с отверстиями, иначе невозможно будет впаять или закрепить
• Для схем с двумя кнопочными постами («Вперёд» / «Назад») обязательно используйте взаимную блокировку - иначе есть риск короткого замыкания
• Проверьте соответствие напряжения катушки: 110 В - не путать с 220 В или 24 В, иначе контактор не сработает или выйдет из строя
