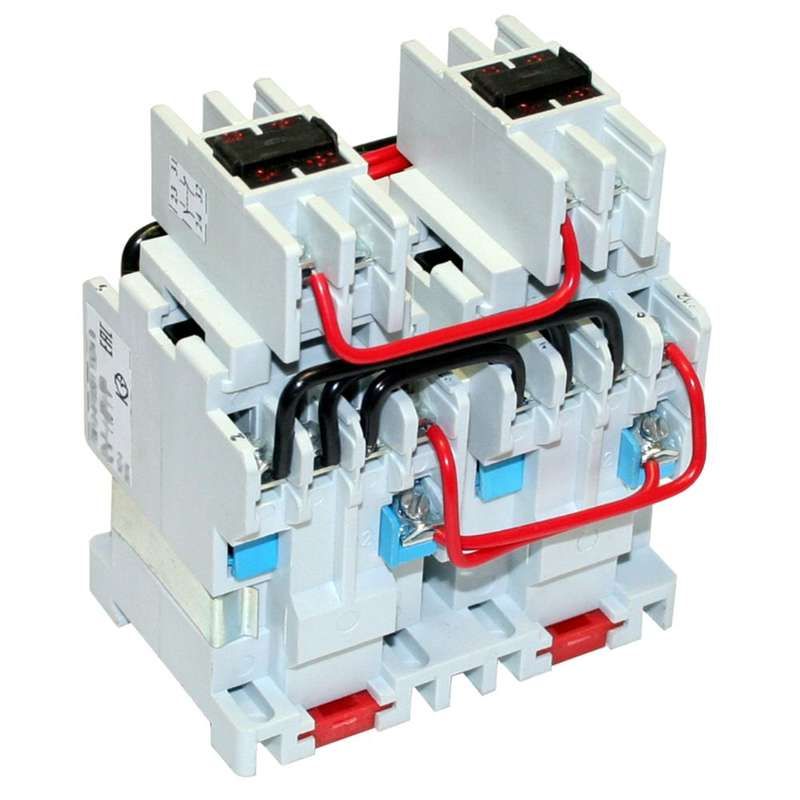

Контактор электромагнитный реверсивный ПМ12-010500 УХЛ4 В 110В (4з+2р) - 020500420ВВ110000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 110В 4НО+2НЗ 10А - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и изменение направления вращения. Произведён компанией КЗЭА г.Кашин, артикулы 020500420вв110000010 и пм12-010500.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 110В 4НО+2НЗ 10А предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: конвейерах, насосах, вентиляторах, станках, где требуется реверсирование движения. Подходит для работы в сетях переменного тока 50–60 Гц с напряжением до 660 В. Катушка управления питается от сети 110 В, что позволяет использовать её в цепях управления с пониженным напряжением.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 110 В
• Номинальный ток силовых контактов: 10 А
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 4 кВт (при 380 В)
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Способ монтажа: на монтажную плату (печатную плату)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий, корпус полностью открытый

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 110В 4НО+2НЗ 10А монтируется исключительно на печатную плату. Его нельзя крепить на DIN-рейку или в распределительном щите без дополнительного крепёжного основания. Винтовое присоединение требует точного затягивания проводов - слабый контакт вызывает нагрев, слишком сильный - повреждение клеммы. Для реверсивной схемы необходимо использовать два таких контактора: один для прямого, второй - для обратного направления вращения. Между ними обязательна механическая и электрическая блокировка, чтобы предотвратить одновременное включение.

Безопасность и стандарты

Контактор соответствует требованиям к применению в промышленных установках, однако отсутствие степени защиты (IP00) делает его опасным для открытой установки. Эксплуатация возможна только внутри защищённых шкафов или корпусов. Для защиты катушки от импульсных перенапряжений рекомендуется подключать ограничитель перенапряжения (ОПН) параллельно её выводам. Без него срок службы катушки снижается из-за пробоя изоляции при отключении.

Преимущества

• Чёткое разделение функций: 4 НО и 2 НЗ контакта позволяют реализовать сложные схемы управления без дополнительных модулей
• Высокая надёжность при работе с нагрузкой до 10 А и 4 кВт
• Климатическое исполнение УХЛ4 обеспечивает работу в суровых условиях - холод, влага, пыль
• Поддержка напряжения 110 В на катушке - удобно для систем управления с низковольтными контроллерами

Ограничения применения

• Не допускается использование вне герметичного корпуса - IP00 не защищает от пыли, влаги, случайного прикосновения
• Нельзя монтировать на DIN-рейку; требуется специальная плата или крепление
• Не имеет встроенной тепловой защиты - для защиты двигателя нужен отдельный тепловое реле
• Не рассчитан на частые включения/выключения более 600 раз в час - риск сваривания контактов
• Не подходит для постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Реверсивный привод лебёдки - переключение направления подъёма/опускания
• Конвейер с двумя режимами движения - вперёд/назад
• Циркулярная пила с функцией реверса для удаления опилок
• Вентиляционная система с принудительной сменой потока воздуха

Практические советы

• При сборке схемы используйте минимум два контактора УХЛ4 - один для прямого, другой для реверсного хода. Обязательно установите взаимоблокировку между ними.
• Проверьте соответствие сечения проводов: для 10 А - минимально 1,5 мм2 медного провода.
• Обязательно подключите ОПН к катушке управления - даже если он не указан в базовой комплектации.
• При использовании в холодных помещениях проверяйте жесткость пластиковых деталей перед первым включением - при низких температурах они становятся хрупкими.
• Не забывайте про регулярную проверку состояния винтовых зажимов - через 6–12 месяцев после начала эксплуатации затяните их заново.
