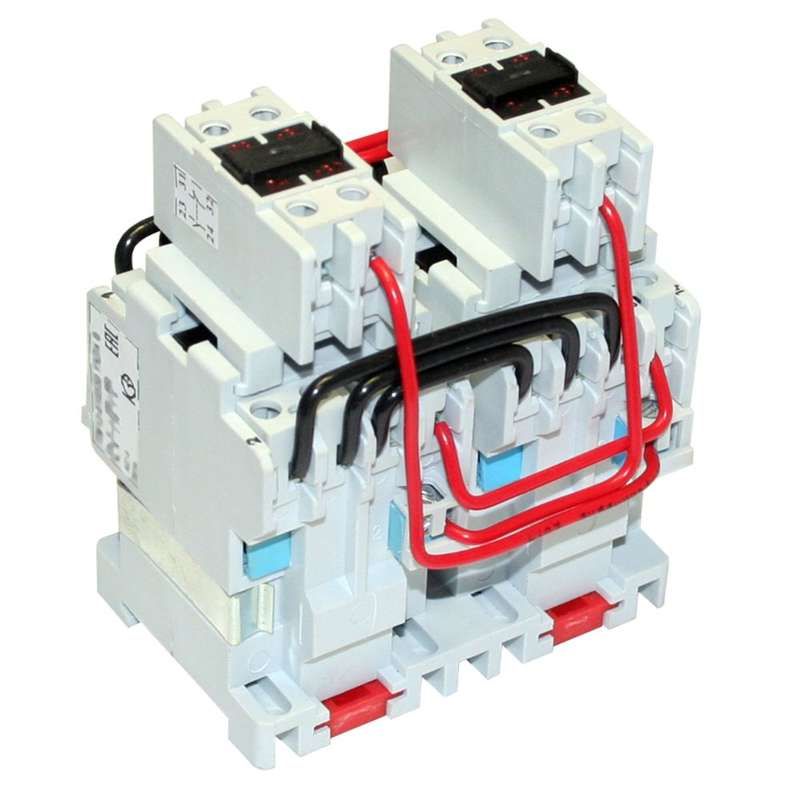

Контактор электромагнитный реверсивный ПМ12-010550 УХЛ4 В, 220В, (4з+2р) - 020550420ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта от КЗЭА г.Кашин предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Артикулы пм12-010550 и 020550420вв220000010 соответствуют этой модели - она подходит для стационарных систем автоматизации с напряжением до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный запуск, остановку и реверсирование двигателя - то есть позволяет менять направление вращения без механического вмешательства. Применяется в промышленных установках: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется частая смена направления движения.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальное рабочее напряжение контактов: 660 В AC
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт (при 380 В)
• Тип тока: Переменный (AC), частота 50–60 Гц
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и наличие конденсата
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12 мм, но не защищён от воды и пыли
• Тип присоединения: Винтовые зажимы для проводов сечением до 2,5 мм2
• Способ монтажа: На монтажную плату (панель) с помощью крепёжных отверстий

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта рассчитан на установку на DIN-рейку через адаптер или прямо на металлическую плату. Монтаж требует соблюдения минимальных зазоров между устройствами - рекомендуется расстояние не менее 10 мм для теплоотвода. Подключение катушки управления - к цепи 220 В AC; силовые контакты - к трёхфазной сети и двигателю. Обязательно используйте два отдельных кнопочных поста для «Вперёд» и «Назад» с электрической блокировкой - чтобы исключить одновременное включение обоих контакторов в реверсивной схеме.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отвечает классу коммутационной износостойкости AC-1. Не имеет встроенной тепловой защиты - для предотвращения перегрева двигателя необходимо использовать внешнее реле перегрузки. Для защиты катушки от импульсных перенапряжений (например, при выключении) рекомендуется установить ограничитель перенапряжения ОПН параллельно её выводам.

Преимущества

• Чёткая реверсивная функция - два взаимоблокируемых механизма в одном корпусе
• Высокая надёжность в условиях постоянных включений/выключений
• 4 НО и 2 НЗ контакта позволяют реализовать сложные схемы управления без дополнительных модулей
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью
• Винтовое присоединение обеспечивает прочное и долговечное соединение даже при вибрациях

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не содержит встроенную защиту от перегрузки - обязательно применять внешнее реле тепловой защиты
• Подходит только для переменного тока - нельзя использовать в цепях постоянного тока
• Максимальная мощность 4 кВт при 380 В - при более высоких нагрузках требуется контактор большего номинала
• Не рекомендован для частого включения/выключения свыше 600 раз в час - риск быстрого износа контактов

Примеры использования

• Реверсивный конвейер в пищевой промышленности - движение вперёд при загрузке, назад при разгрузке
• Циркулярная пила с механизмом возвратно-поступательного движения
• Насосная станция с двумя режимами подачи жидкости
• Автоматизированная система перемещения роликового стола в сборочном цехе

Практические советы

• При монтаже проверьте соответствие сечения провода и зажима - максимальное сечение - 2,5 мм2
• Обязательно используйте электромеханическую блокировку между контактами «Вперёд» и «Назад» - иначе произойдёт короткое замыкание
• Для продления срока службы контактора электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 2 нормально закрытых контакта - избегайте частых пусков под нагрузкой
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление или подгорание снижают надёжность
• Если контактор установлен в помещении с пылью - дополнительно защитите его кожухом, так как IP20 не препятствует попаданию пыли внутрь
