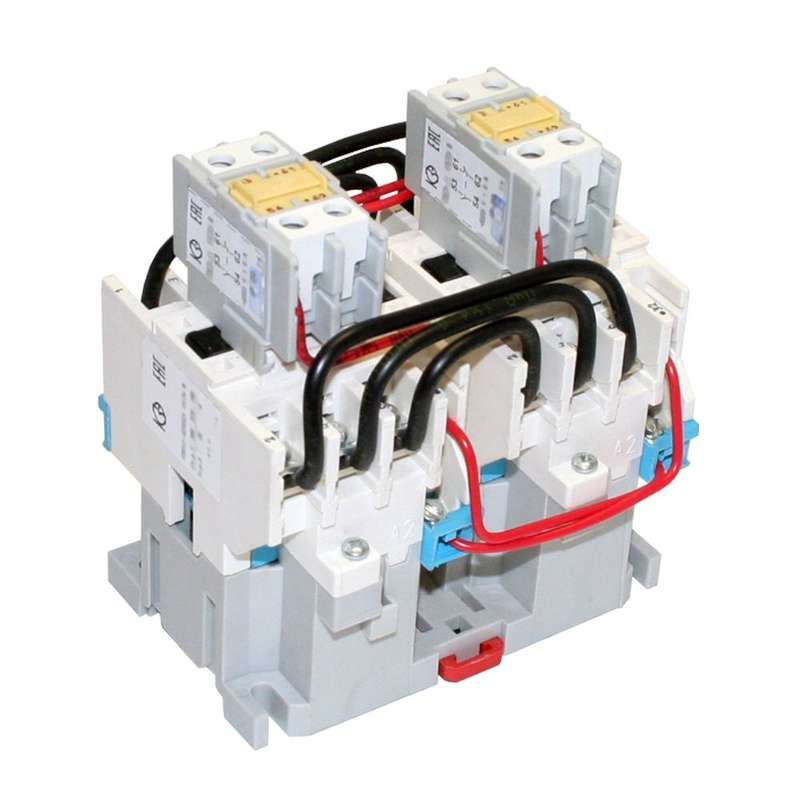

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В, 380В, (2з+4р) - 380В 2з+4р КашинЗЭА 040501240ВВ380000010

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В 380В предназначен для дистанционного управления трёхфазными асинхронными двигателями - включает, выключает и меняет направление вращения. Бренд КЗЭА, артикул ПМ12-025501, рассчитан на работу в промышленных условиях с климатическим исполнением УХЛ4.

Назначение и область применения

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В 380В используется в системах управления электроприводами для пуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок, где требуется изменение направления вращения - например, на конвейерах, насосных станциях, металлорежущих станках и подъёмных механизмах.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт при напряжении 380 В
• Напряжение катушки управления: 380 В переменного тока (AC) - совместим с сетями 380 В, 50/60 Гц
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ) - для реализации блокировок и сигнализации
• Максимальное рабочее напряжение: 660 В - допускает применение в сетях повышенной мощности
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Способ монтажа: на монтажную плату - требует установки на печатную плату или жесткий основание
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый

Совместимость и монтаж

Контактор ПМ12-025501 монтируется исключительно на монтажную плату. Его нельзя крепить на DIN-рейку. Для работы необходима жёсткая база с точным расположением отверстий под крепёж. Присоединение проводов выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перекручивания. Обязательно соблюдайте полярность подключения катушки: L1/L2/N - согласно схеме на корпусе. Открытый корпус (IP00) требует установки внутри электрошкафа или защищённого кожуха.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Работает в соответствии с нормами безопасности для оборудования класса I. При использовании в цепях с высокими импульсными перенапряжениями рекомендуется установка ограничителей перенапряжений (ОПН) параллельно катушке - это предотвращает пробой изоляции и выход устройства из строя.

Преимущества

• Реверсивная схема позволяет менять направление вращения двигателя без дополнительных переключателей
• Высокая плотность контактов: 6 вспомогательных контактов (2 НО + 4 НЗ) обеспечивают гибкую логику управления
• Климатическое исполнение УХЛ4 обеспечивает надёжную работу в холодных и влажных помещениях
• Простая конструкция с винтовыми зажимами снижает риск плохого контакта при правильном монтаже

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Не подходит для частотного регулирования - предназначен для пуска/останова и реверса, а не для изменения скорости
• Требует внешней защиты от перегрузок - сам по себе не имеет тепловой защиты, нуждается в сочетании с тепловым реле
• Не рассчитан на частые включения более 600 раз в час - при высокой цикличности возможен быстрый износ контактов

Примеры использования

• Конвейерная лента с двусторонним движением - один контактор ПМ12-025501 управляет реверсом
• Циркулярная пила с функцией возврата стола - сигнал с кнопки «реверс» активирует противоположное вращение
• Подъёмник с автоматической остановкой - НЗ-контакты используются для блокировки при достижении верхнего/нижнего положения
• Система вентиляции с переключением режимов - НО-контакты запускают дополнительные вентиляторы после старта основного двигателя

Практические советы

• При монтаже проверьте соответствие посадочных отверстий на плате - габариты контактора ПМ12-025501 стандартизированы, но отличаются от других серий
• Используйте медные провода сечением не менее 2,5 мм2 для силовых цепей - при 25 А и 11 кВт малое сечение вызывает перегрев
• Обязательно подключите ОПН к катушке управления - особенно в сетях с частыми скачками напряжения
• Не используйте этот контактор в качестве самостоятельного аппарата защиты - всегда комбинируйте его с автоматом и тепловым реле
• Проверяйте состояние контактов каждые 6–12 месяцев - при частых реверсах они подвержены эрозии
