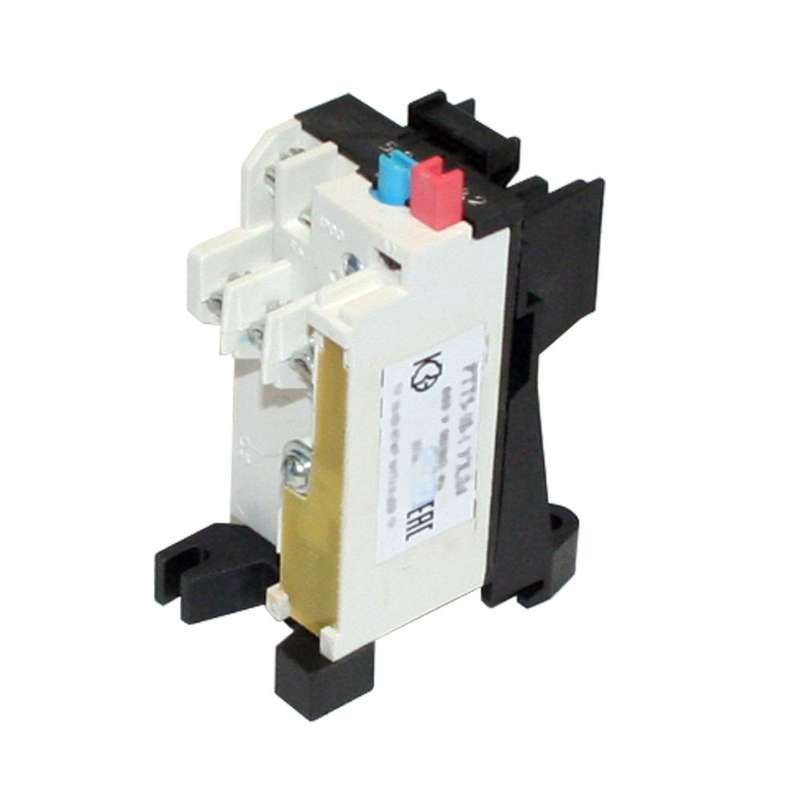

Реле электротепловое токовое РТТ5-10-1 УХЛ4 5.00А IP00 КР5-10 Кашин 130120000В005.000000 КашинЗЭА

Реле электротепловое токовое 5.00 А от бренда КашинЗЭА (артикул 130120000в005.000000) предназначено для защиты электродвигателей от перегрузки и длительного превышения тока. Его основная задача - отключить цепь при опасном нагреве, предотвращая повреждение оборудования. Модель рассчитана на работу в условиях умеренного и холодного климата, подходит для установки в распределительных щитах.

Назначение и область применения

Реле электротепловое токовое 5.00 А защищает электродвигатели от перегрузки, вызванной превышением рабочего тока выше допустимого уровня. Это особенно важно для двигателей, работающих в режимах с частыми пусками или переменными нагрузками. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования. Подходит для установки в силовые цепи до 660 В переменного тока.

Технические характеристики

• Номинальный ток срабатывания: 5,00 А
• Регулируемый диапазон тока: 4,2–5,8 А - позволяет точно настроить порог срабатывания под конкретную нагрузку
• Максимальное рабочее напряжение: 660 В
• Класс срабатывания: 10A - время отключения при 7,2-кратном токе составляет 4–10 секунд, что соответствует требованиям для защиты двигателей
• Количество вспомогательных размыкающих контактов: 1 - используется для сигнализации или передачи команды отключения в систему управления
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки в закрытую корпусную среду
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчиво к повышенной влажности
• Категория размещения: КР5-10 - предназначен для установки внутри электрошкафов, защищённых от пыли и механических повреждений
• Тип присоединения: винтовые зажимы - надёжное, проверенное соединение для медных проводов
• Способ монтажа: отдельная установка - крепится на DIN-рейку или специальную платформу

Совместимость и монтаж

Реле электротепловое токовое 5.00 А монтируется отдельно, не является частью контактора. Для работы требуется совместное применение с автоматическим выключателем или контактором, который будет выполнять коммутацию. Винтовые зажимы подходят для проводов сечением до 2,5 мм2. Установка возможна на стандартную DIN-рейку шириной 35 мм. Обязательно соблюдайте рекомендованное расстояние между устройствами - избегайте скопления тепла рядом с другими термочувствительными элементами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Класс 10A обеспечивает селективное срабатывание, исключающее ложные отключения при кратковременных пусковых токах. Наличие одного размыкающего контакта позволяет реализовать функцию аварийной сигнализации, что повышает безопасность обслуживания.

Преимущества

• Точная регулировка тока срабатывания - можно адаптировать под реальные условия эксплуатации двигателя
• Устойчивость к колебаниям температуры окружающей среды благодаря исполнению УХЛ4
• Простая и надёжная конструкция - минимум подвижных деталей, высокая долговечность
• Возможность интеграции в системы контроля через вспомогательный контакт

Ограничения применения

• Не применяется в открытых помещениях - IP00 не защищает от пыли, влаги и случайного прикосновения
• Не подходит для защиты цепей постоянного тока - только для переменного тока до 660 В
• Не имеет замыкающих или переключающих контактов - нельзя использовать для автоматического возврата питания после срабатывания
• Требует периодической проверки на точность срабатывания - особенно при работе в условиях частых перегрузок

Примеры использования

• Защита асинхронного двигателя мощностью 2,2 кВт в системе конвейера
• Контроль тока в насосной станции с частыми запусками
• Обеспечение безопасности в комплекте с контактором в шкафу управления технологическим оборудованием

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 4,2–5,8 А - выбирайте реле с запасом по току, если двигатель часто работает на пределе
• Подключите вспомогательный контакт к световой сигнализации - это позволит оператору сразу заметить срабатывание защиты
• Не устанавливайте реле рядом с источниками тепла - это может вызвать ложное срабатывание
• Проверяйте затяжку винтовых зажимов каждые 6–12 месяцев - ослабление контакта увеличивает риск перегрева
• При замене используйте оригинальное реле электротепловое токовое 5.00 А от КашинЗЭА - совместимость с другими моделями не гарантируется
