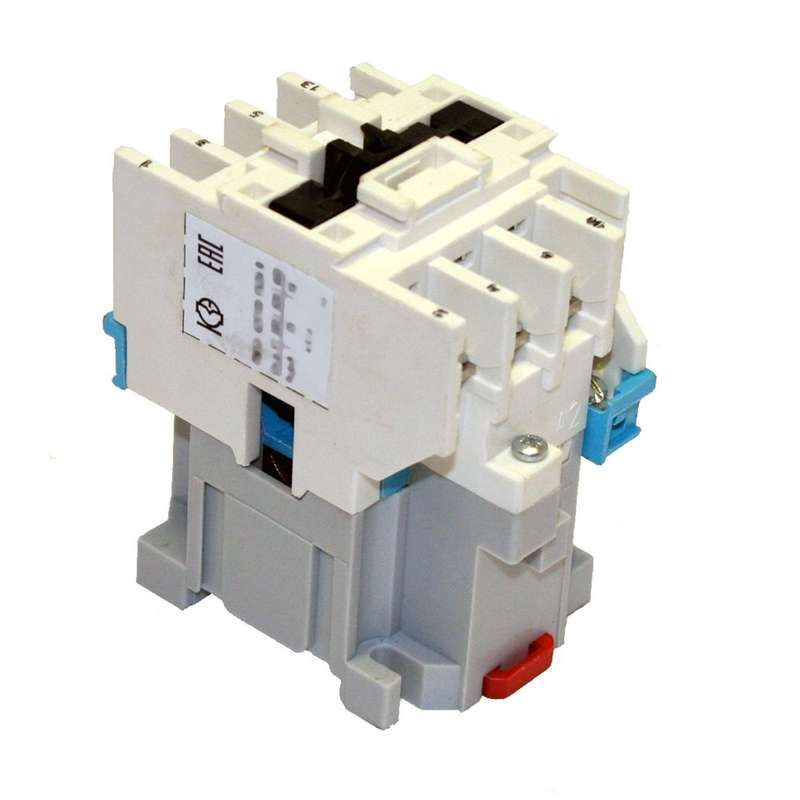

Контактор электромагнитный ПМ12-025100 УХЛ4 В, 24В, (1з) - 040100100ВВ024000010 КашинЗЭА 24В 1з

Контактор электромагнитный ПМ12-025100 УХЛ4 В - это устройство для дистанционного включения и выключения нагрузки, предназначенное для работы в системах управления электроприводами. Бренд КЗЭА г.Кашин выпускает этот контактор с питанием 24 В переменного тока и одним нормально открытым контактом, что делает его подходящим для автоматических схем с маломощной управляющей цепью.

Назначение и область применения

Контактор электромагнитный ПМ12-025100 УХЛ4 В используется для коммутации силовых цепей с током до 25 А. Он применяется в стационарных установках для запуска, остановки и управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для систем автоматизации, где требуется удалённое управление через слаботочную цепь 24 В - например, в пультах управления, программируемых логических контроллерах (ПЛК) или реле времени.

Технические характеристики

• Напряжение питания катушки: 24 В переменного тока
• Номинальный ток главных контактов: 25 А
• Количество нормально открытых (НО) контактов: 1
• Тип тока: переменный (AC)
• Номинальная мощность: 11 кВт (при 380 В)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус открытый
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный ПМ12-025100 УХЛ4 В рассчитан на установку на печатную плату. Его выводы соответствуют стандартному шагу для SMD/through-hole монтажа, но требуют точного сверления отверстий под штыревые контакты. Монтаж следует выполнять с учётом теплового режима - не располагать рядом с нагревающимися элементами. Винтовое подключение позволяет надёжно закрепить провода сечением до 2,5 мм2. Обязательно проверьте соответствие посадочных отверстий и высоты аппарата перед сборкой платы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1) для электромагнитных контакторов. Климатическое исполнение УХЛ4 гарантирует работу в условиях, близких к средней полосе России. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать в открытом виде вне защищённого корпуса - необходимо монтировать в щите или оболочке.

Преимущества

• Низкое напряжение управления (24 В) обеспечивает безопасную работу с ПЛК и другими слаботочными системами
• Высокая коммутационная способность (25 А) позволяет управлять двигателями до 11 кВт
• Надёжное винтовое подключение снижает риск ослабления соединений при вибрациях
• Климатическое исполнение УХЛ4 повышает долговечность в условиях неотапливаемых помещений

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют дополнительные контакты для переключения фаз
• IP00 исключает применение в сырых, пыльных или открытых местах без дополнительной защиты
• Рассчитан только на переменный ток - не работает с постоянным током
• Не имеет встроенной защиты от перегрузок - требует внешнего теплового реле при управлении двигателями
• Подходит только для монтажа на плату; не совместим с DIN-рейкой

Примеры использования

• Управление насосами, вентиляторами и конвейерами в промышленных пультах с ПЛК
• Автоматизация оборудования в пищевой, химической и легкой промышленности
• Системы контроля освещения или нагрева в распределительных щитах с 24 В управляющего сигнала
• Сборочные линии, где требуется дистанционное включение/выключение нагрузки через кнопочные посты

Практические советы

• Обязательно используйте ограничитель перенапряжения (ОПН) параллельно катушке - это продлит срок службы контактора при отключении индуктивной нагрузки
• Проверяйте плотность затяжки винтов - слишком слабое крепление вызывает нагрев, слишком сильное - повреждает контактные площадки
• При использовании в цепях с частыми включениями (более 600 раз в час) убедитесь, что теплоотвод достаточен - возможен перегрев платы
• Для защиты от скачков напряжения в сети рекомендуется установить фильтр на входе 24 В
• Не путайте с пускателями - данный контактор не содержит тепловую защиту, её нужно добавлять отдельно
