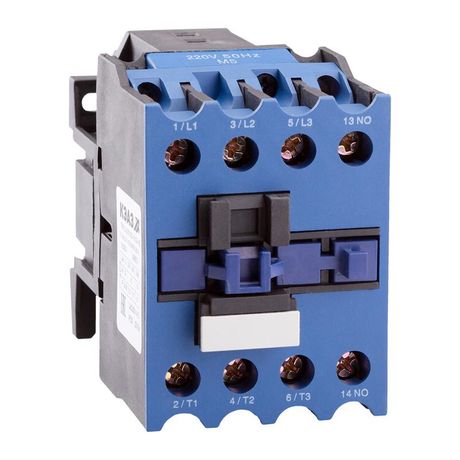

Контактор ПМ12-025150 УХЛ4 В 25А кат. 380В AC 1НО КЭАЗ 315139

Контактор ПМ12-025150 УХЛ4 В, 380В, 25А, 1НО от КЭАЗ предназначен для частого включения и отключения электродвигателей до 11 кВт в сетях переменного тока 380 В. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление нагрузкой с помощью слабых управляющих сигналов.

Назначение и область применения

Контактор ПМ12-025150 УХЛ4 В, 380В, 25А, 1НО применяется для коммутации трёхфазных электродвигателей в промышленном оборудовании. Он обеспечивает дистанционное управление: малый ток через катушку управления (380 В AC) замыкает или размыкает основную силовую цепь с током до 25 А. Подходит для станков, насосов, компрессоров, конвейеров и других устройств с периодическим запуском/остановкой.

Технические характеристики

• Номинальное напряжение управления: 380 В переменного тока (AC)
• Номинальный ток главной цепи: 25 А
• Управляемая мощность двигателя: до 11 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без кожуха, требует установки в щите или защищённой зоне
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-025150 УХЛ4 В, 380В, 25А, 1НО совместим с любыми устройствами управления, выдающими сигнал 380 В AC. Для монтажа используйте винтовые крепления - он фиксируется на DIN-рейке или болтами к панели. Подключайте силовые провода к клеммам L1–L3 (вход) и T1–T3 (выход), управляющую катушку - к A1–A2. Максимальное сечение жил: до 16 мм2. Перед подключением проверьте соответствие напряжения катушки 380 В - использование другого напряжения повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применение в условиях с уровнем защиты IP20 допускается только внутри распределительных шкафов, исключающих случайный доступ к токоведущим частям. Не используйте в сырых, пыльных или взрывоопасных средах.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения
• Чёткое разделение силовой и управляющей цепей - снижает риск помех и перегрузок
• Наличие одного НЗ контакта позволяет реализовать функции блокировки или сигнализации состояния
• Производится КЭАЗ - известный российский производитель с длительным опытом в промышленной аппаратуре

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянной нагрузки выше 25 А - возможен перегрев и выход из строя
• Не рекомендуется использовать в цепях с высокими импульсными перегрузками без дополнительной защиты (например, предохранителей или тепловых реле)
• Катушка управления работает только от 380 В AC - нельзя подключать к сети 220 В или постоянному току

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление двигателем конвейера в пищевой промышленности
• Включение/отключение воздушного компрессора в цехе
• Система аварийного отключения оборудования по сигналу от кнопки “Стоп”

Практические советы

• При установке в шкаф обеспечьте достаточное охлаждение - контактный аппарат греется при работе
• Проверяйте затяжку винтов после первых нескольких включений - медные провода могут немного осесть
• Для защиты двигателя всегда используйте параллельно тепловое реле - сам контактник не защищает от перегрузки
• Если нужна более высокая степень защиты (IP54+), выбирайте аналоги в пластиковом корпусе - этот вариант ПМ12-025150 УХЛ4 В, 380В, 25А, 1НО только для внутренней установки
• Артикул 315139 - это точный идентификатор для заказа запасных частей или замены; сохраняйте его при ремонте
