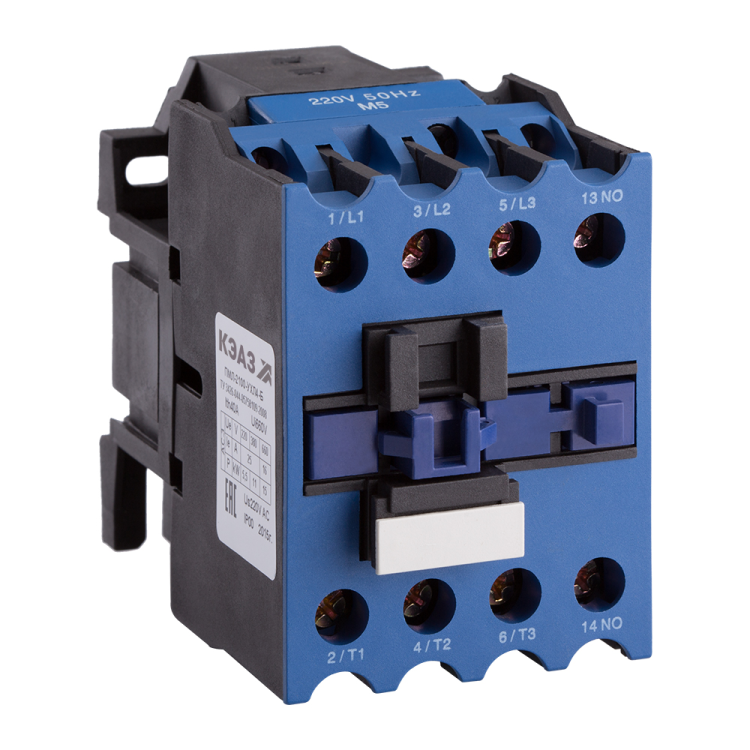

Контактор ПМЛ-2101 УХЛ4 Б 25А кат. 380В AC КЭАЗ 229728

Контактор ПМЛ-2101-25А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 11 кВт в цепях переменного тока. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление нагрузкой через слаботочную цепь. Артикул 229728 соответствует модели из серии ПМЛ, которая известна простотой монтажа и устойчивостью к колебаниям сети.

Назначение и область применения

Контактор ПМЛ-2101-25А-380AC-УХЛ4-Б применяется для коммутации силовых цепей переменного тока с частотой 50/60 Гц. Он управляет электродвигателями, насосами, вентиляторами и другим оборудованием, требующим удалённого или автоматического включения. Подходит для установки в щитах автоматики, на производственных линиях, в системах кондиционирования и водоснабжения. Модель не предназначена для реверса - её используют там, где направление вращения двигателя фиксировано.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток главной цепи: 25 А
• Номинальная мощность электродвигателя: 11 кВт
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Частота: 50 / 60 Гц
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2101-25А-380AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - дополнительные крепления не требуются. Винтовые зажимы рассчитаны на провода сечением до 4 мм2. Не используйте многожильные провода без наконечников - они могут ослабить контакт. Катушка управления питается от 380 В AC, поэтому перед подключением проверьте соответствие напряжения в цепи управления. Обязательно соблюдайте полярность при подключении вспомогательных контактов, если они задействованы в схеме самоблокировки.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008. Степень защиты IP00 означает, что он не имеет корпуса и не защищён от прикосновений, пыли или влаги. Поэтому его обязательно необходимо устанавливать внутри распределительного шкафа или герметичного кожуха. Применение вне защитной оболочки запрещено - это создаёт риск поражения током и повреждения устройства.

Преимущества

• Высокая механическая износостойкость - рассчитан на длительную работу в условиях частых включений
• Простая конструкция - минимум деталей снижает вероятность отказа
• Гибкий монтаж - можно крепить как на DIN-рейку, так и на монтажную плиту
• Наличие вспомогательных контактов позволяет реализовать схемы автоблокировки и сигнализации
• Климатическое исполнение УХЛ4 обеспечивает работоспособность в суровых условиях - например, в неотапливаемых помещениях или на объектах с перепадами температур

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют парные НО/НЗ контакты для переключения фаз
• IP00 исключает использование в открытом виде - обязательна установка в шкафу
• Катушка управления рассчитана только на 380 В - нельзя использовать с 220 В или другими напряжениями без преобразования
• Максимальное сечение кабеля 4 мм2 - не подходит для больших токов свыше 25 А или для кабелей сечением более 4 мм2
• Не рекомендован для работы с высокими импульсными нагрузками - например, с источниками бесперебойного питания без фильтрации

Примеры использования

• Управление асинхронным двигателем насоса воды в системе водоснабжения
• Включение вентилятора охлаждения в промышленном оборудовании
• Автоматический пуск компрессора в холодильной установке
• Контроль работы конвейерной ленты в пищевой промышленности
• Система управления освещением на производстве с использованием одного из НО контактов для индикации состояния

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 380 В) приведёт к недопуску или перегреву
• Используйте наконечники на многожильных проводах - это предотвратит ослабление контакта после нескольких циклов вибрации
• При сборке схемы с автоблокировкой подключите один из НО контактов параллельно кнопке “Пуск” - это сохранит включение после отпускания кнопки
• Убедитесь, что шкаф, в который установлен контактатор ПМЛ-2101-25А-380AC-УХЛ4-Б, имеет достаточную степень защиты (не ниже IP54) и вентиляцию
• При замене аналогичного аппарата - сверьте количество и тип контактов, особенно наличие НЗ - он часто нужен для сигналов “Останов” или “Неисправность”
