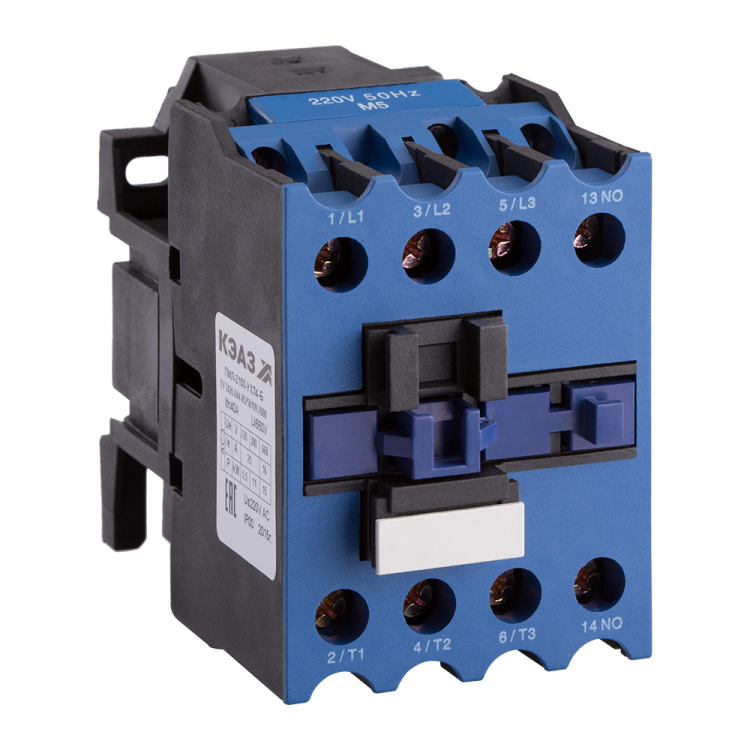

Контактор ПМЛ-2101 УХЛ4 Б 25А кат. 220В AC КЭАЗ 229727

Контактор ПМЛ-2101-25А-220AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 11 кВт в цепях переменного тока. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление силовой цепью через слаботочную катушку.

Назначение и область применения

Контактор ПМЛ-2101-25А-220AC-УХЛ4-Б применяется для коммутации силовых цепей с нагрузкой до 25 А и мощностью до 11 кВт. Он работает в паре с кнопочными постами, термореле или контроллерами - управляющий сигнал подаётся на катушку 220 В AC, а сам контактный механизм замыкает или размыкает основную цепь. Подходит для установки в щитах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Тип: нереверсивный контактор
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток главной цепи: 25 А
• Номинальная мощность: 11 кВт (при 380 В)
• Частота: 50/60 Гц
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 4 мм2
• Степень защиты: IP00 (без внешней защиты - требует установки в корпусе)
• Способ монтажа: на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-2101-25А-220AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть его на рейку - фиксация механическая, без дополнительных креплений. Винтовые зажимы рассчитаны на медные жилы сечением до 4 мм2. Не используйте многожильные провода без наконечников - они могут ослабить контакт. Катушка 220 В AC совместима с большинством бытовых и промышленных систем управления, включая PLC и реле времени.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008. Степень защиты IP00 означает, что он не имеет собственной оболочки - для безопасности необходимо устанавливать его внутри распределительного шкафа или корпуса с классом защиты не ниже IP54. Отсутствие защиты от пыли и брызг делает его непригодным для открытой установки.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций
• Надёжная работа при колебаниях напряжения +-10% от 220 В
• Простая замена - аналогичные модели из серии ПМЛ имеют одинаковый крепёж и габариты
• Поддерживает работу в условиях высокой влажности и перепадов температур благодаря исполнению УХЛ4

Ограничения применения

• Не подходит для работы в открытом воздухе или сырых помещениях без корпуса - IP00 не обеспечивает защиту
• Нельзя использовать для реверса двигателей - только нереверсивное включение
• Максимальное сечение кабеля - 4 мм2; более толстые провода не войдут в зажимы
• Не рекомендован для частых пусков свыше 120 раз в час - возможен перегрев катушки

Примеры использования

• Управление трёхфазным электродвигателем 7,5 кВт на конвейере
• Автоматический запуск насоса по сигналу от датчика уровня
• Коммутирование нагревательных элементов в сушильных камерах
• Включение освещения в производственных зонах по таймеру

Практические советы

• При монтаже проверьте, чтобы все винты были затянуты моментом 0,4–0,5 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит резьбу
• Для долгой службы используйте вспомогательные контакты (1 НЗ + 3 НО) для сигнализации состояния контактора ПМЛ-2101-25А-220AC-УХЛ4-Б в системе контроля
• Если вы выбираете аналог - серия ПМЛ от КЭAZ полностью взаимозаменяема с РТЛ, но лучше сохранять одну модель в одной системе
• Проверяйте наличие напряжения на катушке перед включением - при 220 В AC отсутствие срабатывания часто связано с обрывом обмотки
