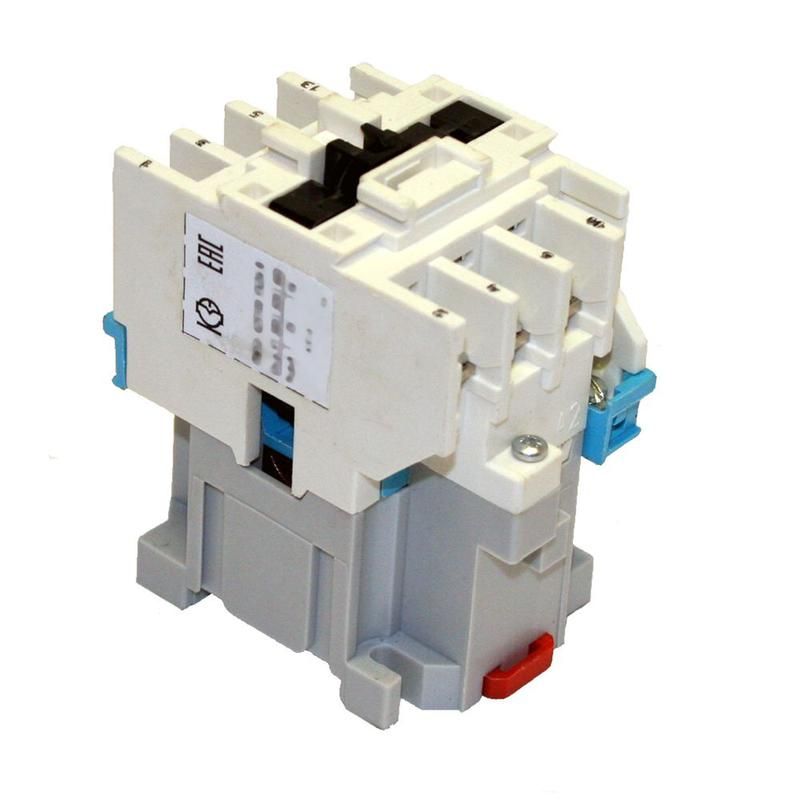

Контактор электромагнитный ПМЛ-2101М УХЛ4 В - КЗЭ, 220В, (1р) O40101010ВВ220000010 КашинЗЭА

Контактор ПМЛ-2101М УХЛ4 категория 220В 1 нормально открытый контакт - это электромагнитный аппарат для коммутации силовых цепей переменного тока, предназначенный для частых включений и отключений нагрузки. Бренд КЗЭА г.Кашин выпускает эту модель в серийном исполнении для промышленного использования, особенно там, где требуется надёжная работа при колебаниях напряжения и повышенной влажности.

Назначение и область применения

Контактор ПМЛ-2101М УХЛ4 используется для управления электродвигателями, нагревательными элементами, освещением и другой электрооборудованием, требующим дистанционного включения/выключения. Подходит для установки в пультах управления, щитах автоматики, на станках и конвейерах. Напряжение катушки 220 В позволяет использовать его в сетях с фазным напряжением 220–240 В, что типично для бытовой и промышленной проводки в России.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (50 Гц)
• Число контактов: один нормально открытый (НО) - замыкающий при срабатывании
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Исполнение: УХЛ4 - умеренный климат, для работы при температуре от −40 C до +40 C, допускается высокая влажность
• Рабочее положение: вертикальное (до 90° от горизонтали)
• Максимальный коммутируемый ток: до 10 А (для активной нагрузки)
• Электрическая износостойкость: до 1 млн операций
• Механическая износостойкость: до 10 млн операций

Совместимость и монтаж

Контактор ПМЛ-2101М УХЛ4 монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных шкафов. Для подключения используются винтовые зажимы: входные и выходные клеммы рассчитаны на провода сечением до 2,5 мм2. Катушка подключается к управляющей цепи через два вывода A1 и A2. Обязательно соблюдать полярность - L и N не имеют значения, так как катушка работает от переменного тока. Монтаж следует выполнять в защищённых помещениях, исключающих попадание брызг, капель и пыли.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для малых контакторов. Применение в условиях УХЛ4 обеспечивает соответствие требованиям к работе в средах с повышенной влажностью и перепадами температур. Сертифицирован для использования в промышленных объектах согласно правилам ПУЭ.

Преимущества

• Высокая механическая и электрическая долговечность - подходит для систем с частыми циклами включения
• Устойчивость к влажности и перепадам температур благодаря исполнению УХЛ4
• Простота монтажа на DIN-рейку и совместимость со стандартными компонентами шкафов
• Надёжное срабатывание даже при снижении напряжения сети до 85 % от номинала

Ограничения применения

• Не предназначен для работы в открытом воздухе, на улице или во взрывоопасных зонах
• Не имеет защиты от пыли и влаги - нельзя устанавливать в сырых, запылённых местах без корпуса
• Один нормально открытый контакт - не подходит для сложных схем с несколькими каналами управления
• Максимальный ток 10 А - не годится для мощных двигателей свыше 2,2 кВт без теплового реле

Примеры использования

• Управление насосом в системе водоснабжения
• Включение печи или термоблока в технологической линии
• Автоматическое включение света в помещении по сигналу от датчика
• Коммутация нагрузки в пульте управления станком с ЧПУ

Практические советы

• Перед установкой проверьте напряжение на катушке - превышение 240 В может повредить обмотку
• При использовании с индуктивной нагрузкой (например, двигателями) рекомендуется параллельно контакту установить RC-цепочку для гашения помех
• Обеспечьте доступ к контактору для обслуживания - он не герметичен, внутренние части могут нуждаться в чистке
• При сборке шкафа следите, чтобы вибрация оборудования не передавалась на контактор - это снижает срок службы
• При замене используйте оригинальный контакт ПМЛ-2101М УХЛ4 от КЗЭА г.Кашин - совместимость с аналогами не гарантирована
