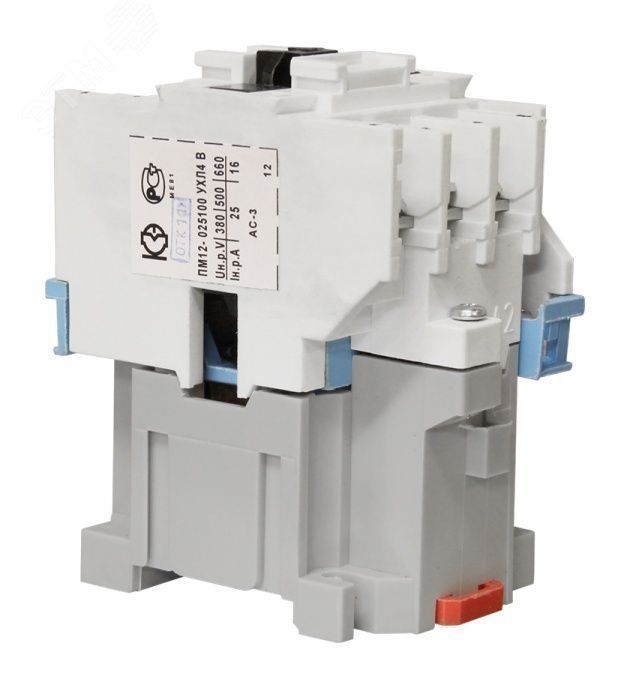

Контактор электромагнитный нереверсивный ПМ12-025100 25А катушка 220В AC 3НО+2НЗ - 040100320ВВ220000010 КашинЗЭА

Контактор электромагнитный нереверсивный 25А катушка 220В AC 3 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. пм12-025100) предназначен для дистанционного включения и отключения нагрузки в цепях переменного тока, особенно в системах управления электродвигателями. Устройство работает с катушкой на 220 В и имеет комбинацию силовых и вспомогательных контактов, что делает его удобным для сборки пусковых схем.

Назначение и область применения

Контактор электромагнитный нереверсивный 25А катушка 220В AC 3 нормально открытых + 2 нормально закрытых контакта используется для удалённого управления электроприводами - в основном трёхфазными асинхронными двигателями мощностью до 11 кВт. Применяется в стационарных установках: станках, насосах, конвейерах, вентиляционных системах. Подходит для схем, где требуется только один направление вращения двигателя. Не предназначен для частого реверса или регулирования скорости.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 220 В переменного тока (AC) - требует именно такого напряжения для срабатывания;
• Количество контактов: 3 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать базовые схемы управления и сигнализации;
• Номинальная мощность двигателя: 11 кВт - оптимальная нагрузка для данного контактора при работе в режиме прямого пуска;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 4–6 мм2;
• Способ монтажа: на монтажную плату - крепится через отверстия на корпусе, не требует DIN-рейки;
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство должно быть установлено внутри щита или защищённой среды;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности, типично для помещений в России и странах СНГ.

Совместимость и монтаж

Контактор электромагнитный нереверсивный 25А катушка 220В AC 3 нормально открытых + 2 нормально закрытых контакта монтируется исключительно на монтажную плату. Его нельзя установить на DIN-рейку - для этого нужны другие модели. Подключение силовых контактов выполняется медными проводниками сечением до 6 мм2. Катушка подключается отдельно: два вывода на 220 В AC. Обязательно соблюдайте полярность при подключении катушки - хотя она не чувствительна к полярности, важно правильно распределить фазу и ноль в сетевой цепи. Монтажные отверстия расположены по углам корпуса - используйте болты M4 или аналогичные крепёжные элементы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа. Без внешней защиты использование вне закрытых корпусов запрещено. Для продления срока службы рекомендуется использовать ограничитель перенапряжения (ОПН) параллельно катушке - особенно при частых включениях/выключениях, чтобы предотвратить пробой изоляции.

Преимущества

• Чёткая комбинация контактов: три НО и два НЗ - достаточно для большинства схем управления без необходимости докупать дополнительные модули;
• Высокая механическая прочность корпуса - обеспечивает долгую службу даже при высокой частоте операций;
• Работает с широким диапазоном нагрузок - от малых двигателей до 11 кВт без дополнительных тепловых реле;
• Поддерживает длительную эксплуатацию в условиях УХЛ4 - адаптирован для российского климата.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз;
• IP00 - нельзя использовать на открытом воздухе или во влажных помещениях без дополнительной защиты;
• Требуется внешняя защита от перегрузок - сам по себе не содержит теплового реле, необходимо применять его отдельно;
• Не предназначен для работы с постоянным током - катушка рассчитана только на 220 В AC;
• Монтаж только на плату - несовместим с популярными DIN-рейками, что усложняет замену в готовых шкафах.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Пуск вентилятора на производстве - автоматический запуск после достижения заданной температуры;
• Контроль конвейера в пищевой промышленности - включение/остановка по команде PLC;
• Система освещения крупного склада - управление группой светильников через одно устройство.

Практические советы

• Проверьте посадочные отверстия перед монтажом - они должны совпадать с размерами вашей платы;
• Обязательно используйте терморассеивающие прокладки, если контактор расположен рядом с нагреваемыми элементами;
• Для защиты катушки от импульсных помех установите ОПН прямо на её выводы - это снижает риск выхода устройства из строя;
• Не затягивайте винты слишком сильно - можно повредить пластиковые части корпуса;
• Если нужна защита от перегрузки - выбирайте тепловое реле с подходящим токовым диапазоном (например, 18–25 А) и подключайте последовательно с двигателем.
