Реле электротепловое токовое РТТ-141 УХЛ4 8.00А - 8.0А 6,8 -9,2А к ПМА, ПМЕ 1нз КашинЗЭА 140141000В008.000000

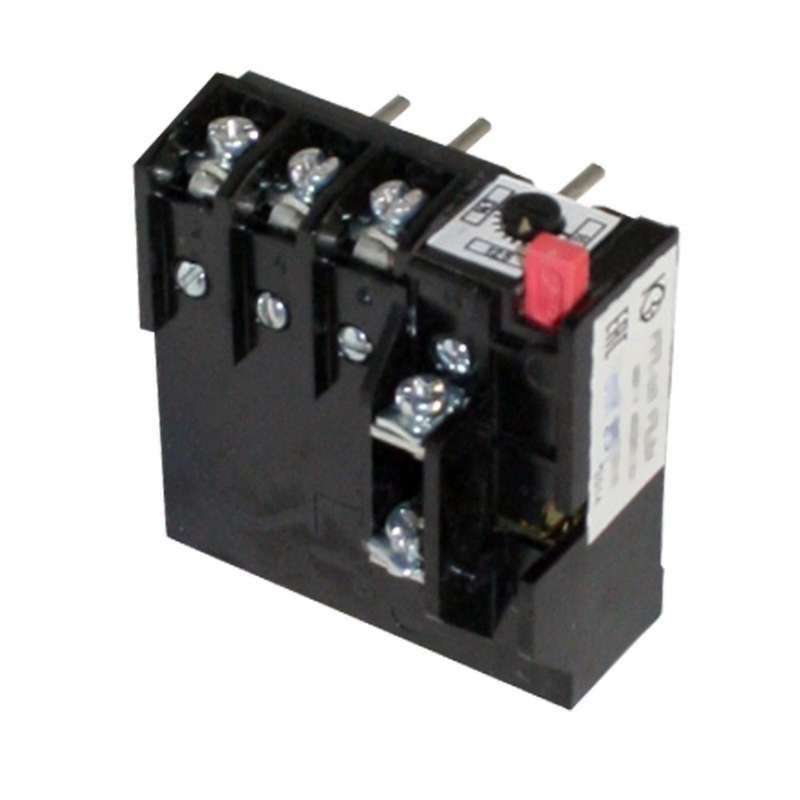

Реле электротепловое токовое РТТ-141 УХЛ4 8.00А/8А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-141 обеспечивают совместимость с популярными контактными аппаратами ПМА и ПМЕ.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 8.00А/8А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные режимы - например, при потере одной из фаз. Подходит для установки в схемы управления электроприводами в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах. Работает в сетях переменного тока до 660 В (50–60 Гц) и постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 8 А - предельная нагрузка, при которой реле не срабатывает в нормальном режиме;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо для переменного тока в промышленных сетях;
• Род тока: переменный (AC) и постоянный (DC) - универсальное применение в различных типах цепей;
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления;
• Класс выпуска: 10 - время срабатывания при 7,2-кратной перегрузке составляет 10–20 секунд, что соответствует стандарту IEC 60947-4-1;
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям (-40C…+40C), повышенной влажности и запылённости; подходит для работы в неотапливаемых помещениях и на открытых площадках;
• Способ монтажа: встраиваемый - устанавливается в корпуса пускателей или распределительных щитов;
• Тип присоединения: винтовое - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Реле электротепловое РТТ-141 УХЛ4 8.00А/8А проектировалось для совмещения с пускателями серий ПМА и ПМЕ. Монтируется внутрь этих устройств без дополнительных адаптеров. Для правильной установки важно соблюдать ориентацию: тепловые элементы должны располагаться вертикально, чтобы избежать влияния естественной конвекции на точность срабатывания. Соединение проводов выполняется через винты - затягивать необходимо усилием 0,4–0,5 Нм, не переусиливая, чтобы не повредить контактную группу.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает класс защиты IP20 - защита от прикосновений к токоведущим частям, но не герметичность. Не предназначен для работы во взрывоопасных зонах. Отключение происходит механически - без внешнего питания, что делает его безопасным даже при отказе сети управления.

Преимущества

• Высокая надёжность срабатывания при обрыве фазы - критично для долговечности двигателей;
• Стабильная работа в условиях высокой влажности и перепадов температур благодаря исполнению УХЛ4;
• Простая замена - не требует калибровки после установки;
• Совместимость с широким спектром пускателей ПМА/ПМЕ снижает стоимость обслуживания;
• Механическая конструкция исключает зависимость от электроники - работает даже при скачках напряжения.

Ограничения применения

• Не применяется для защиты однофазных двигателей - требуется три фазы для корректной работы;
• Не подходит для частотных преобразователей - искажённая форма тока вызывает ложные срабатывания;
• Не рассчитан на работу при токе выше 8 А - превышение может привести к выходу из строя;
• Не рекомендовано использовать в местах с постоянными вибрациями свыше 0,5g - возможны сбои в работе биметаллической системы;
• После срабатывания требуется ручное восстановление - нельзя использовать там, где нужна автоматическая перезагрузка.

Примеры использования

• Защита насосов в канализационных станциях - предотвращает перегрев при заклинивании крыльчатки;
• Контроль вентиляторов в цехах - отключает двигатель при перегрузке из-за забитого фильтра;
• Цепи управления конвейеров на пищевых производствах - обеспечивает безопасность при обрыве ремня;
• Гидравлические насосы в машиностроении - защищает от перегрузки при увеличенной вязкости жидкости.

Практические советы

• Выбирая реле РТТ-141 УХЛ4 8.00А/8А, проверьте реальный рабочий ток двигателя - он должен находиться в диапазоне 6,8–9,2 А (указано в артикуле);
• При установке в щите убедитесь, что рядом нет источников нагрева - тепло от соседних аппаратов может вызвать ложное срабатывание;
• После каждого срабатывания дайте реле остыть минимум 10 минут перед повторным включением - перегрев биметалла снижает срок службы;
• Для удобства диагностики используйте визуальные индикаторы срабатывания - они есть на некоторых модификациях пускателей ПМЕ;
• Заменяйте реле параллельно с контактами пускателя - старые контакты могут подгореть и вызывать перегрев самого реле.
