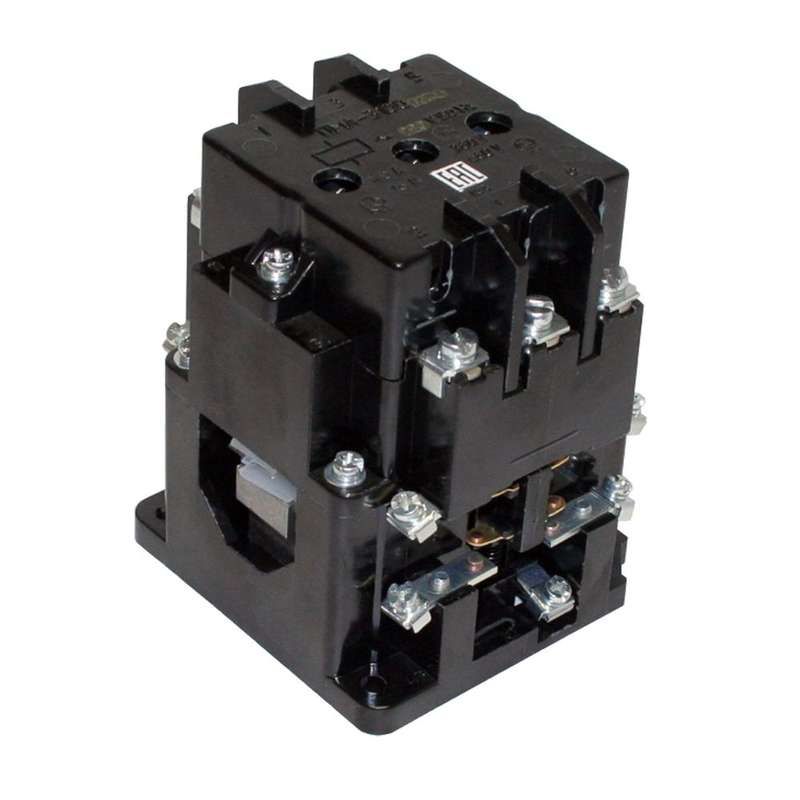

Контактор электромагнитный ПМА-3100 УХЛ4 В 220В (2з+2р) - 090310220ВВ220000000 КашинЗЭА

Контактор электромагнитный УХЛ4 40А 220В AC 2normally open + 2normally closed от КЗЭА (артикулы пма-3100, 090310220вв220000000) предназначен для дистанционного включения и отключения нагрузки, особенно трёхфазных двигателей, с коммутацией через вспомогательные контакты.

Назначение и область применения

Контактор электромагнитный УХЛ4 40А 220В AC 2normally open + 2normally closed используется для управления электроприводами в стационарных системах. Он позволяет включать, выключать и обеспечивать базовую защиту трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в схемах автоматизации: конвейеры, насосы, вентиляторы, компрессоры, станки. Контактор не выполняет функцию тепловой защиты - её необходимо реализовать отдельно, например, с помощью теплового реле.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт при напряжении 380 В
• Напряжение питания катушки: 220 В переменного тока (AC)
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип тока: переменный (50–60 Гц)
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой температурой и влажностью
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение: винтовые зажимы - требует затяжки с усилием, соответствующим рекомендациям производителя

Совместимость и монтаж

Контактор электромагнитный УХЛ4 40А 220В AC 2normally open + 2normally closed совместим со стандартной DIN-рейкой шириной 35 мм. Монтаж возможен как на рейку, так и на монтажную плату - в зависимости от корпуса устройства. Винтовые зажимы позволяют подключить провода сечением до 4–6 мм2 (для медных жил). Перед монтажом проверьте соответствие сечения проводов и момент затяжки винтов - перетяжка повреждает контакты, слабый контакт вызывает нагрев. Катушка работает только при 220 В AC; применение постоянного тока или другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами, указанным в ГОСТ Р 50030.4.1 и IEC 60947-4-1. IP20 не обеспечивает защиту от внешней среды - использовать можно только внутри щитов или закрытых корпусов. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Четыре вспомогательных контакта (2 НО + 2 НЗ) позволяют реализовывать сложные схемы управления без дополнительных модулей
• Высокий ресурс коммутации - подходит для частых включений/выключений
• Фиксированная конструкция - надёжная механическая связь между основными и вспомогательными контактами
• Работает при напряжении 220 В - совместим с большинством бытовых и промышленных систем управления

Ограничения применения

• Не предназначен для реверса двигателей - требуется два отдельных контактора
• IP20 исключает использование вне герметичных шкафов - нельзя устанавливать на улице или в сырых помещениях
• Отсутствует встроенная тепловая защита - обязательно подключать термореле при работе с двигателями
• Номинальная мощность 18,5 кВт актуальна при 380 В - при более высоком напряжении допустимая мощность снижается
• Не рекомендуется для частотных регуляторов без дополнительных фильтров - риск пробоя контактов из-за высокочастотных помех

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня
• Автоматический запуск вентилятора в HVAC-системе после достижения порога температуры
• Коммутация конвейера в пищевой промышленности - управление через PLC с использованием одного НО и одного НЗ контакта
• Система аварийного отключения оборудования - НЗ-контакт размыкает цепь при срабатывании сигнализации

Практические советы

• Выбирая контактор электромагнитный УХЛ4 40А 220В AC 2normally open + 2normally closed, убедитесь, что ваша нагрузка не превышает 40 А и 18,5 кВт при 380 В
• Для долгой службы используйте провода с подходящим сечением и соблюдайте момент затяжки винтов - указан в документации КЗЭА
• Если контактор установлен рядом с частотником или сварочным оборудованием - добавьте RC-цепочку или ОПН на катушку
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или подгорание снижают надёжность
• Не заменяйте этот контактор на аналог с меньшим числом вспомогательных контактов - 2 НО + 2 НЗ уже оптимальны для типовых схем управления
