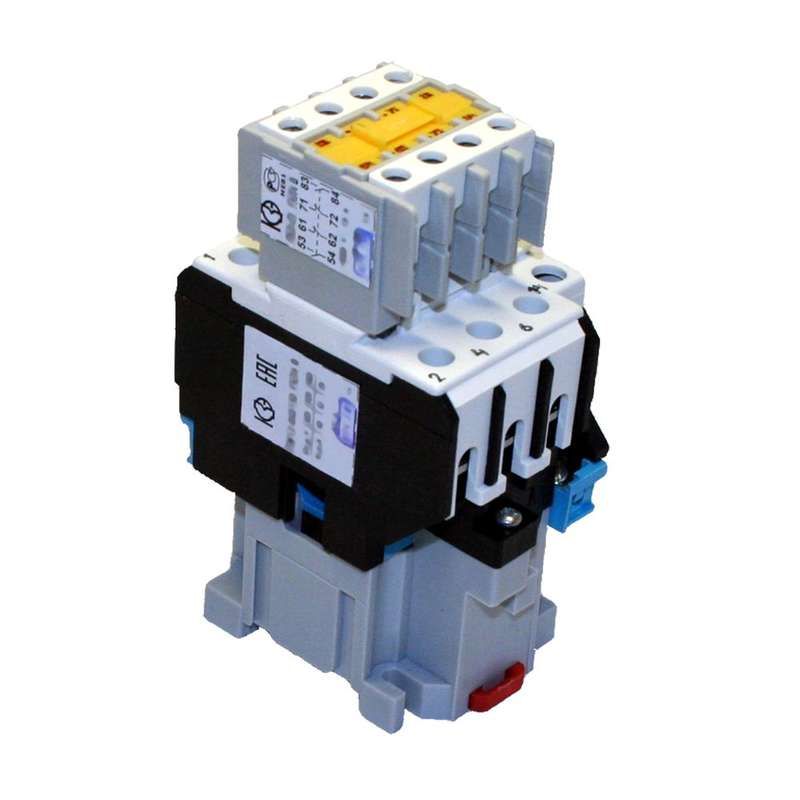

Контактор электромагнитный ПМ12-040150 УХЛ4 В 220В (3з+2р) - 050150320ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 40А от КЗЭА (артикулы 050150320вв220000010 и пм12-040150) предназначен для дистанционного включения и отключения нагрузки, особенно трёхфазных электродвигателей мощностью до 18,5 кВт. Он работает в сетях переменного тока 220 В и оснащён комбинацией силовых и вспомогательных контактов для надёжной работы в системах автоматизации.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 40А используется для управления электроприводами в стационарных установках. Его основная задача - безопасно включать, выключать и защищать трёхфазные асинхронные двигатели с короткозамкнутым ротором. Подходит для применения в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Контакты позволяют реализовать базовые схемы управления без необходимости использовать дополнительные реле.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC) - совместим с большинством промышленных систем управления.
• Номинальный ток: 40 А - способен коммутировать нагрузки до 18,5 кВт при напряжении 380 В.
• Тип тока: Переменный (AC), частота 50–60 Гц.
• Количество контактов: 3 нормально открытых (НО) и 2 нормально закрытых (НЗ) - достаточное количество для типовых схем пуска и сигнализации.
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя; для реверса требуется два контактора.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью и температурой от −40C до +40C.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли. Применяется только внутри щитов.
• Способ монтажа: На монтажную плату - крепится через отверстия в корпусе, требует установки на печатную плату или DIN-рейку с переходной пластиной.
• Тип подключения: Винтовые зажимы - подходят для проводов сечением до 4–6 мм2, обеспечивают надёжный контакт при правильном затягивании.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 40А не имеет встроенного теплового реле - для защиты от перегрузок необходимо применять внешние устройства. Монтаж возможен только на жесткую поверхность: монтажная плата должна быть прочной, без вибраций. При использовании на DIN-рейке потребуется адаптер. Подключение проводов - исключительно винтовое, без быстрозажимных клемм. Обязательно проверьте соответствие сечения провода и момента затяжки винтов (не переусердствуйте - можно повредить контакт).

Безопасность и стандарты

Контактор соответствует требованиям к устройствам для управления электродвигателями согласно ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствует внутренняя защита от перенапряжений - рекомендуется устанавливать ограничитель перенапряжения (ОПН) параллельно катушке, чтобы продлить срок службы и предотвратить пробой изоляции. Не используйте в средах с высокой запылённостью, взрывоопасной атмосферой или постоянной влажностью - IP20 не обеспечивает защиту от этих факторов.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественной сборке от КЗЭА.
• Чёткое разделение силовой и вспомогательной части - удобно для проектирования схем управления.
• Работает стабильно при колебаниях напряжения +-10% от 220 В.
• Подходит для длительной работы в режиме S1 (непрерывный режим).

Ограничения применения

• Не применяется для реверсивных схем - отсутствует блокировка переключения между двумя состояниями.
• IP20 не допускает использование вне электрошкафа - риск попадания пыли, влаги, сторонних предметов.
• Не имеет встроенной тепловой защиты - обязательна установка термореле или другого средства защиты от перегрузки.
• Не подходит для частотного регулирования - только пуск/остановка.
• Монтаж на плату требует точного сверления - нельзя просто “прикрутить” к стенке шкафа без подготовки.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня.
• Автоматический пуск вентилятора в HVAC-системе после достижения заданной температуры.
• Контроль работы конвейера в пищевой промышленности - включение по таймеру или PLC.
• Система аварийного отключения станка - НЗ-контакт используется для остановки при срабатывании кнопки “Стоп”.

Практические советы

• При подборе контактора электромагнитный УХЛ4 В 220В 40А убедитесь, что ваш двигатель не превышает 18,5 кВт - превышение снижает срок службы.
• Для долгой работы используйте ОПН на катушку - даже если он не указан в документации, это обязательная мера безопасности.
• Проверьте расстояние между контактами и другими элементами - при монтаже на плату соблюдайте минимальные воздушные зазоры (по ГОСТ).
• Не забудьте про маркировку: все НО и НЗ контакты должны быть четко обозначены в схеме - они отличаются по функциям.
• Если нужна реверсивная схема - выбирайте два таких контактора с блокировкой, либо другой тип аппарата.
