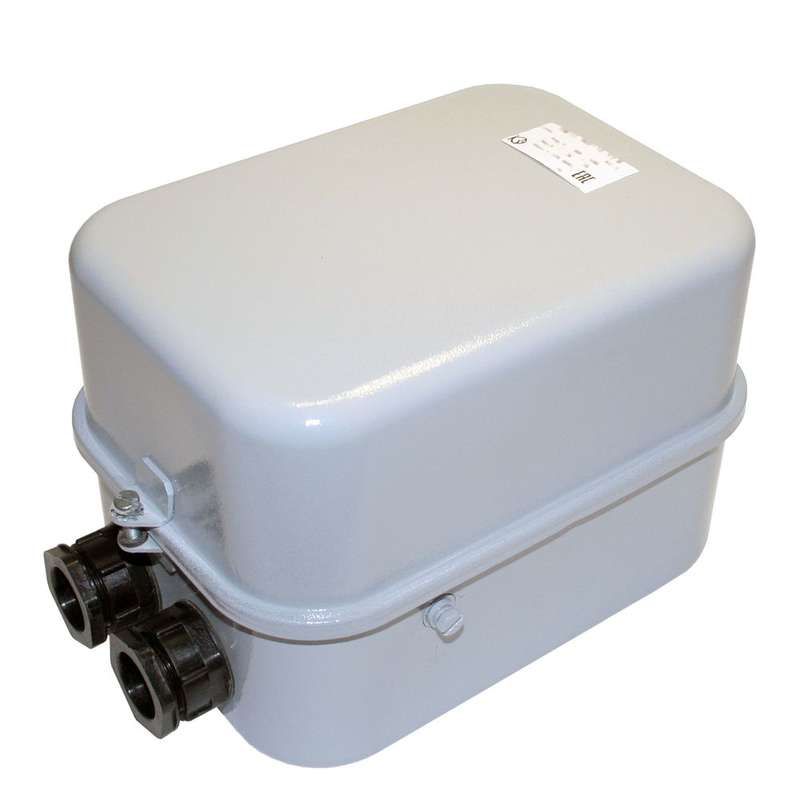

Контактор электромагнитный ПМ12-040110 У2 В, 220В, (1з) - 050110101ВВ220000010 КашинЗЭА

Контактор электромагнитный У2 В 220В 1НО 40А категории от КЗЭА (артикулы 050110101вв220000010 и пм12-040110) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 18,5 кВт. Он работает в сетях переменного тока 220 В и рассчитан на эксплуатацию в условиях повышенной запылённости и влажности.

Назначение и область применения

Контактор электромагнитный У2 В 220В 1НО 40А используется в системах автоматического управления электроприводами. Применяется для пуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров, станков. Не предназначен для реверса - только одностороннее управление.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Количество замыкающих главных контактов: 3 (для коммутации трёх фаз)
• Номинальная мощность двигателя: 18,5 кВт
• Род тока: Переменный (50/60 Гц)
• Исполнение: Нереверсивное - только одно направление вращения
• Климатическое исполнение: У2 - работа при температуре от −40 C до +40 C, в условиях умеренного климата
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды со всех сторон
• Способ монтажа: На монтажную плату (печатную плату) - требует крепления через отверстия
• Тип подключения: Винтовые зажимы - надёжное соединение проводов сечением до 4–6 мм2

Совместимость и монтаж

Контактор электромагнитный У2 В 220В 1НО 40А монтируется исключительно на печатную плату. Для этого необходимо подготовить отверстия под выводы корпуса. Не совместим с DIN-рейкой. Подключение силовых цепей - через винтовые зажимы; контрольная цепь - к катушке 220 В. Обязательно соблюдать полярность при подключении - хотя переменный ток не имеет полярности, схема управления должна соответствовать документации производителя. Максимальное сечение провода для подключения - 6 мм2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP54 обеспечивает безопасную работу в помещениях с высокой влажностью и пылью. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке. Без него возможны повреждения электронных элементов управления.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Надёжные винтовые зажимы - минимизируют нагрев и окисление контактов
• IP54 - позволяет применять в цехах, где есть пыль, масляные брызги и кратковременные попадания влаги
• Совместим с типовой схемой управления - легко интегрируется в существующие системы
• Произведён в России - гарантия качества и доступность запчастей

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для изменения направления вращения
• Не предназначен для работы в условиях постоянного воздействия воды, прямого дождя или погружения
• Монтаж только на плату - нельзя установить на DIN-рейку
• Не содержит встроенной тепловой защиты - требуется внешний тепловое реле при работе с двигателями
• Работает только с переменным током - несовместим с источниками постоянного тока

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение вентилятора охлаждения в шкафу ЧПУ
• Коммутирование компрессора в холодильном оборудовании
• Система управления воздушной завесой в торговом зале

Практические советы

• При монтаже на плату проверьте соответствие шага выводов и отверстий - расстояние между контактами должно точно совпадать с дизайном платы
• Обязательно используйте ОПН (ограничитель перенапряжений) параллельно катушке - продлит срок службы контроллеров и PLC
• Подбирайте провода сечением 2,5–4 мм2 для управления и 6 мм2 для нагрузки - избегайте перегрева
• Не допускайте попадания металлической стружки внутрь контактора - она вызывает заклинивание контактов
• Проверяйте затяжку винтов после первых 10–20 включений - металл может слегка деформироваться
• Для длительной работы при максимальной нагрузке (40 А) обеспечьте хорошую вентиляцию вокруг аппарата
