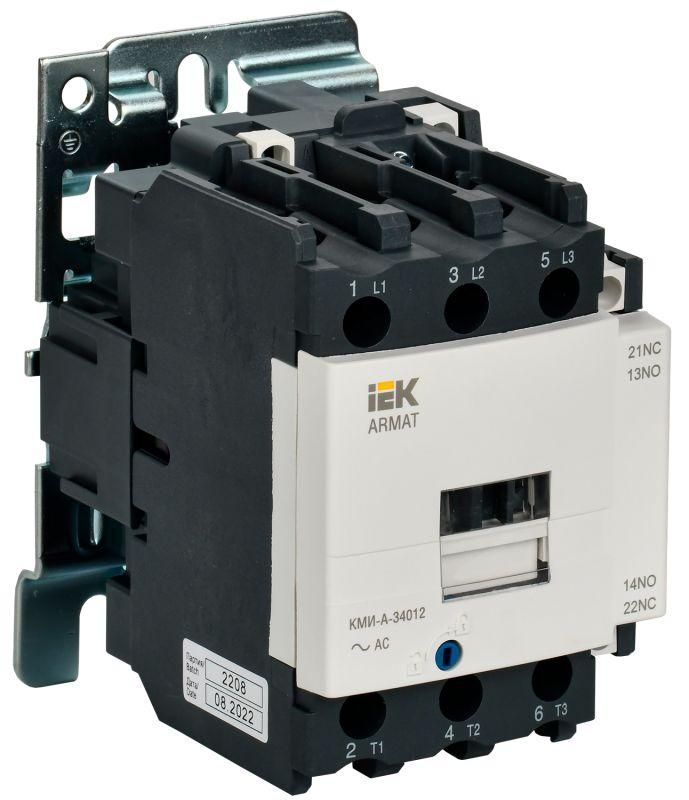

Контактор КМИ-А-34012 LC1D 40А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-040-230-11

Контактор КМИ-А-34012 LC1D 40А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-закрытый контакт AC-3 от бренда IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Этот контактор сочетает надёжную механическую конструкцию из серии ARMAT с проверенной технологией LC1D, обеспечивая долгий срок службы и совместимость с типичными промышленными системами.

Назначение и область применения

Контактор КМИ-А-34012 LC1D 40А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-закрытый контакт AC-3 используется для дистанционного управления мощными электрическими нагрузками. Его основное применение - запуск и остановка трёхфазных асинхронных с короткозамкнутым ротором. Также он подходит для коммутации осветительных установок, тепловых элементов, вентиляторов, насосов, печей, кран-балок и систем АВР.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения в рабочих условиях.
• Напряжение катушки управления: 230 В переменного тока - требует именно такого питания для срабатывания; не работает от постоянного тока.
• Главные контакты: 3 нормально-открытых (НО) - используются для замыкания силовой цепи двигателя при включении.
• Вспомогательные контакты: 1 НО + 1 НЗ - позволяют передавать сигналы в управляющую схему (например, для сигнализации состояния или блокировок).
• Коммутируемая мощность при AC-3, 400 В: 18,5 кВт - максимальная мощность двигателя, который можно безопасно запускать и отключать этим контактором.
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 16 мм2, обеспечивают прочное соединение.
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в щитах любого типа.
• Срок службы: 15 лет - расчётный период работы при соблюдении условий эксплуатации.
• Исполнение: нереверсивное - управление одним направлением вращения двигателя; для реверса требуется два контактора.

Совместимость и монтаж

Контактор КМИ-А-34012 LC1D 40А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-закрытый контакт AC-3 совместим с большинством стандартных DIN-реек шириной 35 мм. Подключение силовых проводов выполняется через винтовые клеммы - затягивание моментом 1–1,5 Нм предотвратит перегрев. Управление осуществляется через катушку 230 В AC, которая должна питаться от отдельной цепи контроля, защищённой автоматическим выключателем. Для защиты от скачков напряжения рекомендуется использовать RC-цепочку или варистор параллельно катушке.

Безопасность и стандарты

Контактор КМИ-А-34012 LC1D 40А катушка 230В AC 1 нормально-открытый контакт + 1 нормально-закрытый контакт AC-3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие уровня безопасности, испытаний на термическую и электрическую стойкость, а также классу изоляции. Конструкция исключает самопроизвольное срабатывание при отказе сети.

Преимущества

• Высокая надёжность благодаря проверенной технологии LC1D - минимум отказов даже при частых циклах включения.
• Удобство монтажа на DIN-рейку - позволяет быстро заменить устройство без демонтажа всей системы.
• Наличие двух вспомогательных контактов - снижает необходимость в дополнительных модулях для логических схем.
• Стабильная работа при колебаниях напряжения +-10% от 230 В - устойчив к сетевым помехам.
• Долгий срок службы - экономия на обслуживании и заменах в течение всего срока эксплуатации оборудования.

Ограничения применения

• Не постоянный ток - катушка рассчитана только на 230 В переменного тока, использование с DC вызовет повреждение.
• Недоступен реверс - нельзя изменить направление вращения двигателя без внешнего реверсивного контура.
• Не предназначен для частотного регулирования - несовместим с преобразователями частоты без фильтров и доп. защиты.
• Максимальная мощность 18,5 кВт - не следует использовать для двигателей выше этой отметки, даже если ток ниже 40 А.
• Требуется защита от перегрузок - контактор не имеет встроенной тепловой защиты, её необходимо реализовать отдельно (тепловое реле).

Примеры использования

• Управление насосом воды в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем.
• Автоматический запуск вентилятора в HVAC-системе после срабатывания температурного датчика.
• Подключение печи с ТЭНами в режиме “рабочий / пауза” по программе контроллера.
• Часть схемы АВР - один из контакторов переключает нагрузку с основного питания на резервное.
• Управление конвейером на производстве - запуск по команде PLC, остановка по аварии.

Практические советы

• Выбирая этот контактор, обязательно сверьте напряжение катушки - 230 В AC - с источником управления. Неверное напряжение приведёт к выходу из строя.
• При монтаже используйте провода с медными жилами и сечением не менее 4 мм2 для силовых цепей - меньше увеличивает риск нагрева.
• Обязательно установите автоматический выключатель перед контактором - он защищает как сеть, так и сам контактор от коротких замыканий.
• Добавьте тепловое реле (например, LR2-D) последовательно с двигателем - контактор не защищает от перегрузки!
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высокой частоте включений (>1000 циклов/месяц).
• При работе в пыльных средах - выбирайте корпус с повышенной степенью защиты IP54+ или закрывайте контактор в герметичном шкафу.
