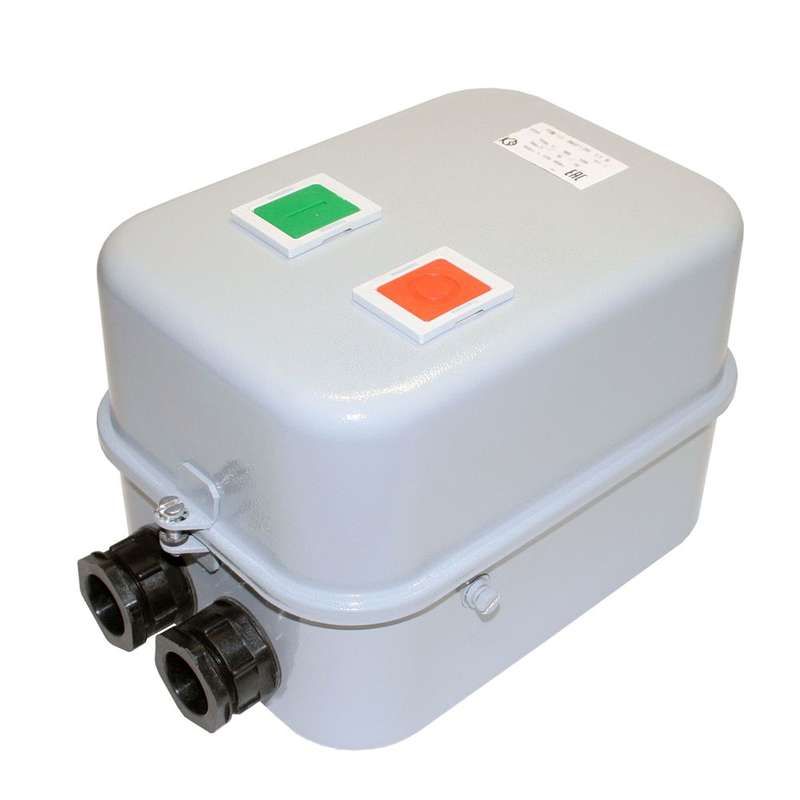

Контактор электромагнитный нереверсивный ПМ12-040120 У2 В, 220В, (1з) - 050120101ВВ220000010 КашинЗЭА

Контактор электромагнитный нереверсивный У2 В 220В 1 нормально открытый контакт от КЗЭА (арт. pm12-040120 / 050120101вв220000010) предназначен для дистанционного включения и выключения трёхфазных двигателей в стационарных системах автоматизации. Он работает совместно с цепями управления на 220 В переменного тока и обеспечивает надёжную коммутацию нагрузки до 40 А.

Назначение и область применения

Контактор электромагнитный нереверсивный У2 В 220В 1 нормально открытый контакт используется для удалённого запуска и остановки трёхфазных асинхронных с короткозамкнутым ротором. Подходит для работы в системах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с постоянной направленностью движения. Наличие одного нормально открытого вспомогательного контакта позволяет использовать его для сигнализации состояния (например, “двигатель в работе”) или в цепях самоблокировки.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (частота 50–60 Гц)
• Рабочее напряжение главных контактов: до 660 В
• Номинальный ток главных контактов: 40 А
• Тип тока: переменный
• Количество главных контактов: 3 (для трёхфазной сети)
• Номинальная мощность двигателя: 18,5 кВт
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Способ монтажа: на монтажную плату (печатную плату или щитовое основание)
• Тип подключения: винтовые зажимы
• Климатическое исполнение: У2 - умеренный климат, температурный диапазон –45…+40 C

Совместимость и монтаж

Контактор электромагнитный нереверсивный У2 В 220В 1 нормально открытый контакт рассчитан на установку на монтажную плиту - он не имеет DIN-рейки. Монтаж выполняется через отверстия под болты, указанные в чертежах производителя. Главные контакты подключаются винтовыми зажимами - затяжка должна соответствовать моменту 0,9–1,2 Нм. Вспомогательный контакт (НО) расположен внутри корпуса и доступен для внешнего подключения через выводы. Перед установкой проверьте соответствие площадки монтажа требованиям по жесткости и теплопередаче - устройство требует свободного воздухообмена вокруг корпуса.

Безопасность и стандарты

Производитель КЗЭА следует внутренним регламентам, аналогичным ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применение устройства допускается в соответствии с правилами ПУЭ для сетей до 1000 В. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжений (ОПН) параллельно её выводам - особенно при использовании с реле или PLC с высокими переходными процессами.

Преимущества

• Высокая механическая прочность корпуса благодаря литому пластиковому материалу
• Надёжная работа при длительном режиме - способен работать до 1 млн операций
• Защита IP54 снижает риск отказов в условиях повышенной запылённости или сырости
• Один вспомогательный контакт НО удобен для создания базовой системы контроля состояния
• Подключение винтовыми зажимами исключает необходимость в специальных инструментах

Ограничения применения

• Не предназначен для реверса двигателя - отсутствуют контакты для переключения фаз
• Не имеет встроенной тепловой защиты - требуется внешний тепловое реле при защите от перегрузки
• Не применяется во взрывоопасных средах - класс защиты IP54 не соответствует требованиям взрывозащиты
• Монтаж на плату требует точного сверления отверстий; нельзя переустанавливать после первичной фиксации
• Не рекомендован для частых включений более 600 раз/час - возможен быстрый износ контактов

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в HVAC-системе при достижении порога температуры
• Цепь управления конвейера в пищевой промышленности - включение по команде контроллера
• Система аварийного освещения - активация светильников при отключении основного питания

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель не превышает 18,5 кВт - превышение вызывает перегрев и выход из строя
• При монтаже на печатную плату используйте шайбы и гроверы для предотвращения самоотвинчивания
• Проверяйте состояние контактов каждые 6 месяцев - окисление может повысить нагрев и снизить срок службы
• Для долгой жизни катушки соблюдайте напряжение +-10 % от 220 В - завышенное напряжение приводит к перегреву
• Если нужен второй вспомогательный контакт - выбирайте модель с приставкой, так как данный экземпляр имеет только один НО
