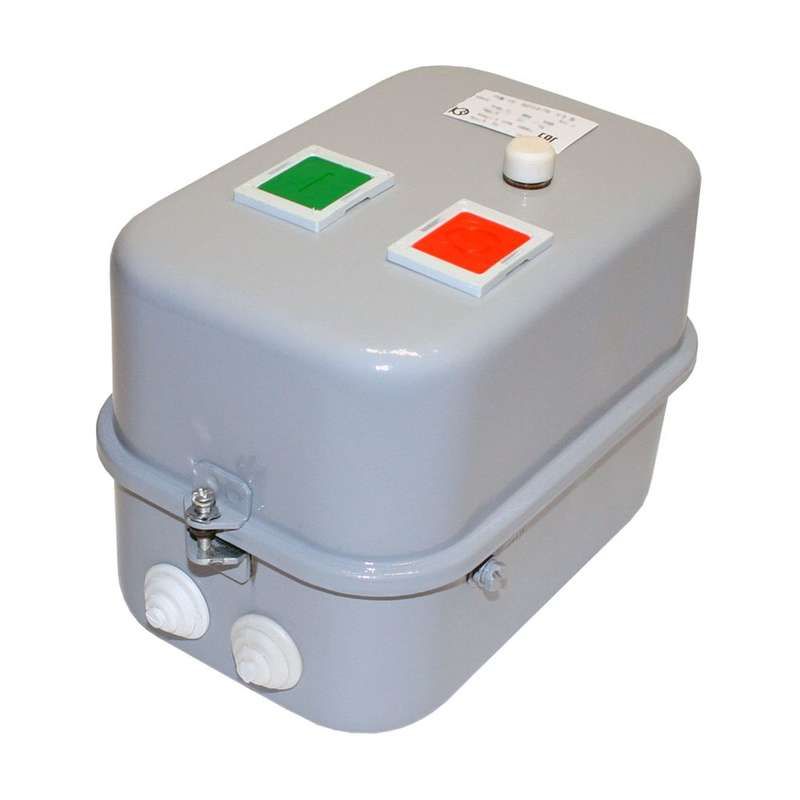

Пускатель электромагнитный ПМ12-025270 У3 В, 220В, (1з), РТТ-131, 25,0А - 040270102ВВ220000810 КашинЗЭА

Пускатель электромагнитный У3 В 220В 1з 25.0А с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных электродвигателей мощностью до 11 кВт. Произведённый компанией КЗЭА, артикул пм12-025270, сочетает в себе контактор и тепловое реле, обеспечивая надёжную работу в промышленных условиях.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 1з 25.0А с реле РТТ-131 предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он используется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, компрессорах и других станках, где требуется частый пуск/остановка. Тепловое реле РТТ-131 защищает двигатель от перегрузок и обрыва фазы. Устройство не предназначено для реверса - для этого нужен дополнительный пускатель.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без перегрева
• Напряжение катушки управления: 220 В переменного тока - совместим с сетями 220 В AC
• Максимальное рабочее напряжение: 660 В - можно использовать в высоковольтных цепях до этой отметки
• Номинальная мощность: 11 кВт - оптимально для двигателей до этой мощности
• Климатическое исполнение: У3 - работает при температуре от −25C до +55C, в помещениях с нормальной влажностью
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Количество контактов: 1 замыкающий вспомогательный (НО), 1 размыкающий (НЗ), 3 силовых замыкающих - позволяет реализовать базовые схемы управления
• Индикация: один светодиод - показывает состояние включения
• Тип соединения: винтовые зажимы - удобны для многожильных проводов
• Класс теплового реле: 20 - время срабатывания при перегрузке 20% выше номинала - около 20 минут

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 1з 25.0А с реле РТТ-131 монтируется на монтажной плате. Это требует предварительно подготовленного щита с крепёжными отверстиями. Подключение силовых цепей - через винтовые зажимы, контроль - через клеммы катушки 220 В. Обязательно соблюдайте полярность при подключении катушки. Монтаж на DIN-рейку невозможен - устройство не имеет соответствующего крепления. Для работы с более чем одним пускателем используйте отдельные клеммники для коммуникаций.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для электромагнитных контакторов. Тепловое реле РТТ-131 прошло проверку на соответствие ГОСТ 30011.4. Примечание: IP40 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или пыльных средах без дополнительной оболочки. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления.

Преимущества

• Интегрированное тепловое реле - не требует внешнего устройства защиты
• Чёткая индикация состояния - светодиод сразу показывает включение
• Высокая механическая износостойкость - класс 20 гарантирует долгую службу при частых циклах
• Простое винтовое подключение - не нужны специальные инструменты
• Совместимость с сетью 220 В AC - легко интегрируется в существующие системы

Ограничения применения

• Не подходит для реверсивных схем - только прямой пуск
• IP40 - нельзя использовать во влажных, пыльных или наружных условиях
• Максимальная температура 55 C - не монтировать рядом с нагреваемыми элементами
• Нет возможности расширить число вспомогательных контактов - нет штатных модулей для приставок
• Только монтаж на плату - несовместим с DIN-рейкой

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении давления
• Вентилятор охлаждения в печи - включение по сигналу термодатчика
• Ленточный конвейер на пищевом участке - управление по PLC с защитой от заклинивания
• Компрессор в воздушной системе - пуск после сброса давления

Практические советы

• Выбирайте сечение провода согласно току 25 А - минимум 4 мм2 медный
• Проверьте напряжение катушки перед первым включением - 220 В +-10%
• При длительной работе в режиме частых пусков следите за температурой корпуса - перегрев сокращает срок службы
• Подключайте питание катушки через автономный автомат - это исключит повреждение при скачках напряжения
• Для продления срока службы используйте ОПН на катушке - особенно в сетях с высокими помехами
• Не забудьте проверить плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
