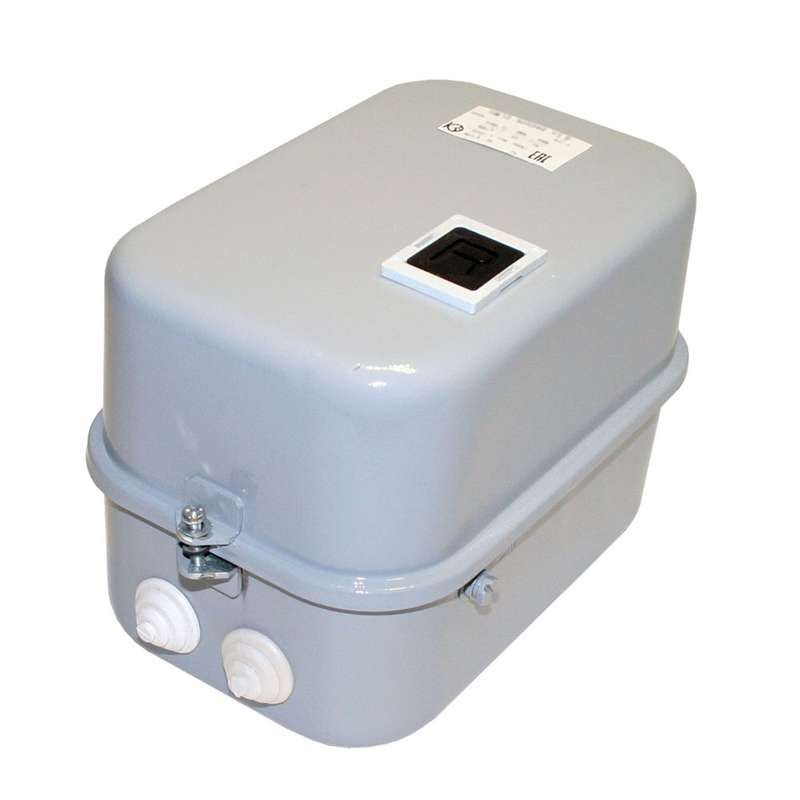

Пускатель электромагнитный ПМ12-025240 У3 220В (1з) РТТ-131 25.0А - 040240102ВВ220000810 КашинЗЭА

Пускатель электромагнитный У3 220В (1з) 25.0А с реле РТТ-131 - это устройство для дистанционного запуска, остановки и защиты трёхфазных асинхронных двигателей мощностью до 11 кВт. Бренд КЗЭА и артикул пм12-025240 указывают на серийную продукцию, предназначенную для стационарных промышленных систем. Пускатель электромагнитный У3 220В (1з) 25.0А с реле РТТ-131 сочетает коммутацию и тепловую защиту в одном корпусе.

Назначение и область применения

Пускатель электромагнитный У3 220В (1з) 25.0А с реле РТТ-131 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает дистанционный пуск, остановку и защиту от перегрузок и обрыва фазы. Тепловое реле РТТ-131 автоматически отключает двигатель при длительной перегрузке, предотвращая повреждение обмоток.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева
• Номинальная мощность: 11 кВт - оптимальная мощность защищаемого двигателя при напряжении 380 В
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания
• Напряжение изоляции: 660 В - допустимо применение в сетях до 660 В, включая 380/400 В и 690 В
• Климатическое исполнение: У3 - работает при температуре от −25 C до +55 C, в условиях умеренного климата с повышенной влажностью
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды; не подходит для открытых площадок
• Тип пускателя: прямого пуска - не обеспечивает реверс, только включение/выключение
• Количество контактов: 1 нормально замкнутый (1НЗ), 1 нормально разомкнутый (1НО), 3 силовых нормально разомкнутых - позволяет реализовать базовые схемы управления и сигнализации
• Способ монтажа: на монтажную плату - крепится болтами к панели, не имеет DIN-рейки
• Тип соединения: винтовые зажимы - требуют качественной затяжки, не подходят для быстрого подключения
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20 (отключение при 1,2×Iном через ~20 минут)
• Индикация: есть - наличие индикатора означает визуальное отображение состояния (вкл./выкл.)
• Тепловое реле: РТТ-131 - встроено, регулируется под ток двигателя, не требует внешнего подключения

Совместимость и монтаж

Пускатель электромагнитный У3 220В (1з) 25.0А с реле РТТ-131 монтируется исключительно на монтажную плату. Отсутствие крепления на DIN-рейку ограничивает использование в типовых щитах. Подключение силовых цепей - винтовое: жилы должны быть зачищены на 8–10 мм, без оголённых проводников. Катушка управления рассчитана на 220 В AC - нельзя подключать к 380 В или постоянному току. Для работы с реле РТТ-131 необходимо выставить ток срабатывания в соответствии с номиналом двигателя (до 25 А). Максимальная рабочая температура - 55 C, поэтому не устанавливается рядом с нагревательными элементами.

Безопасность и стандарты

Пускатель электромагнитный У3 220В (1з) 25.0А с реле РТТ-131 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Защита IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от брызг и пыли. Работа в среде с высокой влажностью возможна благодаря исполнению У3, однако в помещениях с постоянной влагой требуется дополнительная герметизация. Рекомендовано использовать ограничитель перенапряжения ОПН параллельно катушке для продления срока службы устройства.

Преимущества

• Встроенное тепловое реле РТТ-131 снижает количество компонентов в схеме и упрощает сборку
• Индикация состояния позволяет оперативно диагностировать работу без тестеров
• Высокая надёжность механических контактов при работе с токами до 25 А
• Поддержка напряжения до 660 В расширяет возможности применения в промышленных сетях
• Компактная конструкция для монтажа на плате экономит место в шкафах

Ограничения применения

• Не подходит для реверсивных схем - только прямой пуск
• IP40 не допускает установку во влажных, пыльных или наружных условиях
• Отсутствие DIN-рейки делает невозможным быстрое внедрение в стандартные щиты
• Только винтовое соединение - требует времени на обслуживание и контроль затяжки
• Максимальная температура 55 C - не применяется в закрытых щитах без принудительного охлаждения
• Не совместим с постоянным током - катушка работает только на переменном токе 220 В

Примеры использования

• Управление насосом водоснабжения 7,5 кВт в котельной
• Включение вентилятора охлаждения в печи термообработки
• Автоматический пуск конвейера на пищевом производстве
• Комплексная система управления компрессором в цехе сжатого воздуха

Практические советы

• При выборе пускателя электромагнитный У3 220В (1з) 25.0А с реле РТТ-131 проверьте соответствие тока двигателя - он не должен превышать 25 А
• Настройте тепловое реле РТТ-131 точно по номинальному току двигателя, а не по максимальному значению пускателя
• Обязательно используйте ОПН на катушке, особенно при частых включениях - это снизит риск пробоя изоляции
• При монтаже на плату соблюдайте минимальные зазоры между фазами - согласно ГОСТ, не менее 8 мм при 660 В
• Не устанавливайте вблизи источников тепла, даже если температура окружающей среды ниже 55 C - внутренний нагрев может вызвать ложное срабатывание
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление приводит к перегреву и выходу из строя
