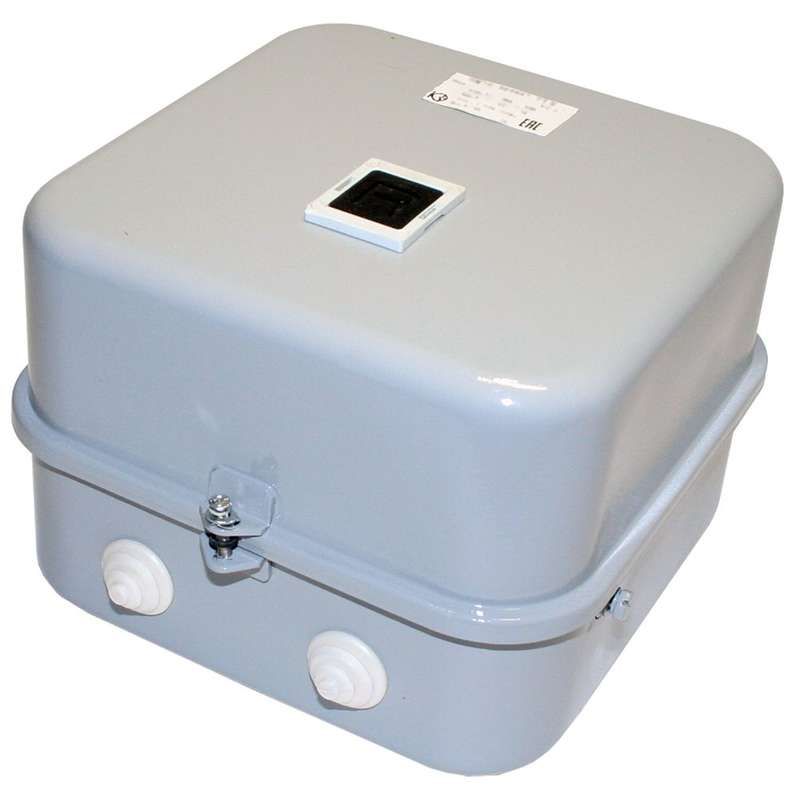

Пускатель электромагнитный ПМ12-025641 У3 В, 220В, (2з+4р), РТТ-131, 25,0А - 040641242ВВ220000810 КашинЗЭА

Пускатель электромагнитный У3 В 220В (2 нормально открытых + 4 нормально закрытых контактов) 25А, серия РТТ-131 - это реверсивный электромагнитный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями мощностью до 11 кВт. Произведён компанией КЗЭА, артикулы 040641242вв220000810 и пм12-025641.

Назначение и область применения

Пускатель электромагнитный У3 В 220В (2 нормально открытых + 4 нормально закрытых контактов) 25А, серия РТТ-131 предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок, где требуется дистанционный запуск, остановка и реверс двигателя. Часто применяется в системах управления станками, насосами, конвейерами и вентиляционными установками.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения в главной цепи.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно такой величины для срабатывания.
• Номинальная мощность: 11 кВт - максимальная мощность двигателя, который можно надёжно запустить и контролировать.
• Количество контактов: 2 нормально открытых (НО) и 4 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая блокировки и сигналы состояния.
• Напряжение главной цепи: до 660 В - работает в сетях с таким максимумом, включая 380 В и 440 В.
• Род тока: переменный (AC) - совместим только с сетями переменного тока 50/60 Гц.
• Тепловое реле: да - обеспечивает защиту от перегрузки и обрыва фазы без внешних устройств.
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, без воздействия осадков и прямого солнечного света.
• Степень защиты: IP40 - защищает от твердых частиц больше 1 мм, но не от воды; не подходит для влажных или пыльных сред вне корпуса.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или плату, не имеет крепления на стену.
• Максимальная температура эксплуатации: 55 C - нельзя использовать в местах с высокими температурами окружающей среды.
• Индикация: да - наличие индикатора позволяет визуально определить состояние включения.
• Тип присоединения: винтовые зажимы - требуют качественного затягивания проводов для предотвращения нагрева.
• Класс выпуска: класс 20 - время срабатывания теплового реле соответствует стандартному графику для защиты двигателей.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В (2 нормально открытых + 4 нормально закрытых контактов) 25А, серия РТТ-131 монтируется исключительно на монтажную плату или DIN-рейку. Главные силовые контакты подключаются через винтовые зажимы - используйте провода сечением до 10–16 мм2 в зависимости от условий прокладки. Управляющая катушка питается от 220 В AC - проверьте соответствие напряжения перед подключением. Тепловое реле уже встроено - дополнительные устройства защиты не нужны. Для работы в реверсивном режиме требуется два таких пускателя или один двойной модуль - этот экземпляр одиночный.

Безопасность и стандарты

Пускатель соответствует требованиям к оборудованию для управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Защита от перегрузки реализована внутренним тепловым реле. Отсутствует защита от перенапряжений на катушке - рекомендуется дополнительно установить ограничитель перенапряжений (ОПН) параллельно катушке управления, особенно при использовании в сетях с частыми скачками напряжения.

Преимущества

• Встроенное тепловое реле снижает количество внешних элементов в схеме.
• Чёткая комбинация контактов (2 НО + 4 НЗ) удобна для создания блокировочных цепей и сигнализации состояния.
• Индикация включения позволяет оперативно диагностировать работоспособность без тестера.
• Высокая механическая прочность и надёжность контактов при работе с токами до 25 А.

Ограничения применения

• Не предназначен для эксплуатации во влажных, пыльных или наружных условиях - степень защиты IP40 не обеспечивает защиту от брызг и пыли.
• Максимальная рабочая температура 55 C - не используется рядом с источниками тепла или в плохо вентилируемых шкафах.
• Только переменный ток - несовместим с постоянным током даже при напряжении 220 В DC.
• Не имеет функции автоматического восстановления после срабатывания теплового реле - требуется ручное сброс.
• Не подходит для частотного регулирования - только пуск/остановка/реверс при фиксированной частоте.

Примеры использования

• Управление насосом в системе водоснабжения - запуск при повышении давления, остановка при достижении заданного уровня.
• Реверсивный привод конвейера - изменение направления движения с помощью двух кнопок (вперёд / назад).
• Вентиляционная установка с аварийной остановкой - при перегреве тепловое реле отключает двигатель и сигнализирует об этом.
• Станок с ручным управлением - использование одного НО контакта для включения индикатора, четырёх НЗ - для блокировки других механизмов.

Практические советы

• Проверяйте плотность затяжки винтовых зажимов - плохой контакт вызывает нагрев и выход из строя.
• При использовании в реверсивной схеме обязательно примените механическую или электрическую блокировку между двумя пускателями - чтобы избежать короткого замыкания.
• Если сеть часто даёт импульсы напряжения - установите ОПН прямо на выводы катушки управления.
• Не допускайте попадания металлической стружки или пыли внутрь аппарата - даже при IP40 грязь может забить механизмы.
• При замене - сверьте номера артикулов: 040641242вв220000810 и пм12-025641 - они указывают на одну модель от КЗЭА.
