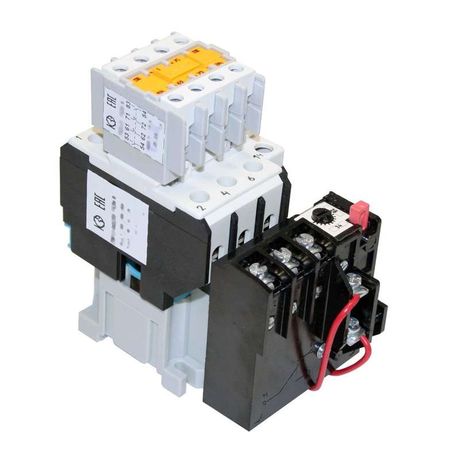

Пускатель электромагнитный ПМ12-040200 УХЛ4 В, 220В, (3з+2р), РТТ-121, 34,0А - 050200320ВВ220000610 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 3з+2р 34А, 40А, с реле РТТ-121, 3НО+2НЗ - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку, реверс и тепловую защиту. Произведён компанией КЗЭА, артикулы: пм12-040200 и 050200320вв220000610.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 3з+2р 34А, 40А, с реле РТТ-121, 3НО+2НЗ предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: конвейерах, насосах, вентиляторах, станках. Обеспечивает дистанционный пуск, остановку и реверсирование двигателя. Интегрируется в цепи управления с напряжением до 660 В и частотой 50/60 Гц. Тепловое реле РТТ-121 защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток силовых контактов
• Напряжение катушки управления: 220 В переменного тока (AC)
• Номинальная мощность: 18,5 кВт - рекомендованная нагрузка для двигателей
• Количество контактов: 3 нормально открытых (3НО) + 2 нормально закрытых (2НЗ) - для управления и сигнализации
• Тепловое реле: да, модель РТТ-121 - регулируемая защита от перегрева
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и запылённость
• Степень защиты: IP00 - нет внешней защиты, требует установки в корпус или щит
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или металлической основе
• Тип соединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном ≈ 20 минут
• Индикация: есть - наличие светодиода или механического указателя состояния (не указан тип, но согласно данным - индикация реализована)
• Максимальная температура эксплуатации: 55 C - не использовать в средах выше этого значения

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 3з+2р 34А, 40А, с реле РТТ-121, 3НО+2НЗ монтируется исключительно на монтажную плату. Подходит для сборки в распределительных щитах с жесткой фиксацией. Винтовые зажимы рассчитаны на провода сечением до 16 мм2. Для работы требуется подключение двух цепей: силовой (L1–L3, T1–T3) и управляющей (A1–A2). Наличие реверсивной схемы предполагает использование двух таких пускателей или одного двойного реверсивного модуля. Не совместим с DIN-рейкой - требует отдельного крепления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1. Защита от перегрузки обеспечивается тепловым реле РТТ-121, которое срабатывает при превышении тока более чем на 20%. Для снижения импульсных перенапряжений на катушке управления рекомендуется установить ограничитель перенапряжения (ОПН) параллельно выводам A1–A2. Отсутствие степени защиты IP00 делает обязательным применение в закрытом корпусе.

Преимущества

• Высокая надёжность контактов при токе до 40 А - подходит для частых включений
• Интегрированное тепловое реле РТТ-121 - не требует внешнего устройства защиты
• Климатическое исполнение УХЛ4 - устойчив к условиям производства и складских помещений
• Наличие вспомогательных контактов 3НО+2НЗ - позволяет легко организовать блокировки и сигнализацию
• Поддержка реверса - один пускатель способен выполнять функции направления вращения

Ограничения применения

• Не применяется вне закрытых корпусов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Не подходит для мобильных или наружных установок
• Требует принудительного охлаждения при работе в условиях выше 40 C
• Не используется для постоянного тока - только переменный ток 50/60 Гц
• Не имеет встроенной защиты от короткого замыкания - необходимо применять автоматические выключатели в цепи питания

Примеры использования

• Управление насосом воды в системе водоснабжения
• Реверсивный привод конвейера на пищевом производстве
• Пуск вентилятора в системе вентиляции с возможностью изменения направления потока
• Автоматизация станка с ЧПУ - пуск, остановка и изменение направления шпинделя
• Цепь управления компрессором в воздушной системе

Практические советы

• Проверяйте затяжку винтовых зажимов через каждые 6 месяцев - особенно после первых 100 включений
• При использовании в реверсивной схеме обязательно используйте механическую или электрическую блокировку между двумя пускателями
• Для продления срока службы катушки установите ОПН (ограничитель перенапряжений) параллельно её выводам
• Убедитесь, что площадка монтажа ровная и жёсткая - вибрация может вызвать ослабление контактов
• Выбирайте сечение кабеля в соответствии с током 40 А - минимум 10 мм2 медного провода
• Не эксплуатируйте при температуре выше 55 C - даже при наличии УХЛ4 исполнения
