Пускатель электромагнитный ПМ12-040200 УХЛ4 380В (1з) РТТ-121 34.0А - 050200100ВВ380000610 КашинЗЭА

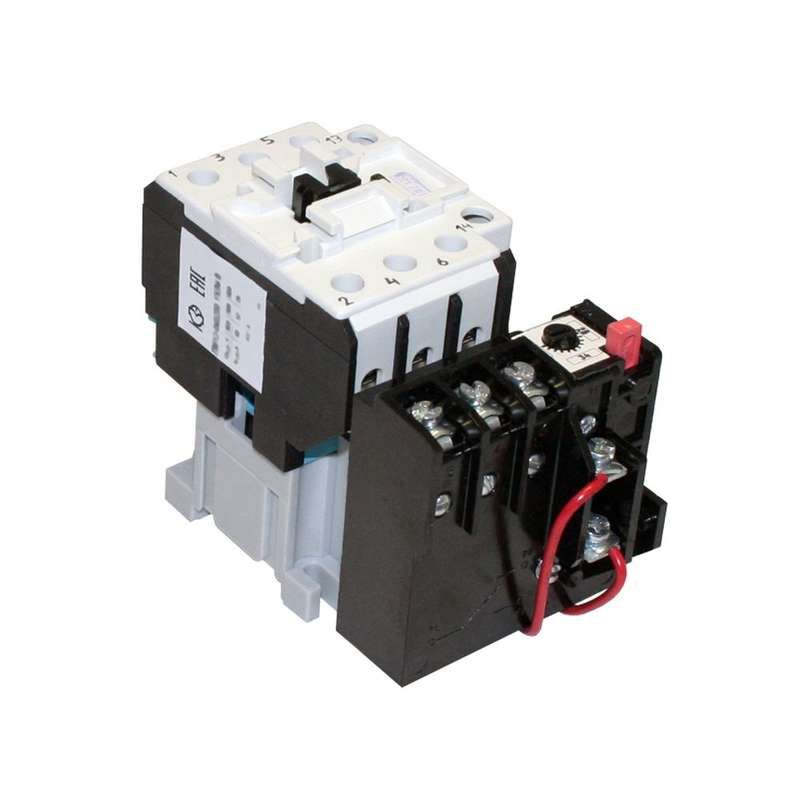

Пускатель электромагнитный УХЛ4 380В (1з) 34.0А, 40А с реле РТТ-121 34А - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Произведённый компанией КЗЭА, он совмещает функции контактора и теплового реле в одном корпусе, что упрощает сборку панелей управления. Артикулы пм12-040200 и 050200100вв380000610 соответствуют этой модели.

Назначение и область применения

Пускатель электромагнитный УХЛ4 380В (1з) 34.0А, 40А с реле РТТ-121 34А предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает дистанционный пуск, остановку и защиту от длительной перегрузки и обрыва фазы. Подходит для стационарных установок в промышленности: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Напряжение сети - до 660 В, частота 50–60 Гц.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который может коммутировать пускатель без повреждений.
• Напряжение катушки управления: 380 В переменного тока - требует именно такое напряжение для срабатывания.
• Защита от перегрузки: тепловое реле РТТ-121 с настройкой от 28 А - защищает двигатель при превышении тока более чем на 20% от номинала.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - используется для управления цепями сигнализации или блокировок.
• Номинальная мощность: 18,5 кВт - рекомендованная нагрузка для двигателя при напряжении 380 В.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и наличие конденсата.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Способ монтажа: DIN-рейка - легко крепится на стандартную рейку 35 мм в распределительном щите.
• Тип соединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки.
• Класс выпуска: Class 20 - время срабатывания теплового реле при двукратной перегрузке - около 20 минут.
• Индикация: есть - светодиод или механический индикатор показывает состояние включения.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 380В (1з) 34.0А, 40А с реле РТТ-121 34А совместим с любыми устройствами, использующими стандартную DIN-рейку. Монтаж выполняется на вертикальной поверхности без вибраций. Подключение силовых проводов - к клеммам L1-L2-L3 и T1-T2-T3; управление - через A1-A2. Обязательно соблюдайте полярность при подключении катушки 380 В AC. Не допускается установка рядом с источниками высоких температур выше 55 C. Для подключения сигнальных цепей используйте нормально закрытый контакт (1НЗ).

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Тепловое реле РТТ-121 обеспечивает защиту согласно классу 20, что гарантирует селективность с другими элементами автоматики. Применение в системах с напряжением до 660 В исключает риск пробоя изоляции при штатных условиях. Индикация состояния снижает риск ошибочного обслуживания.

Преимущества

• Объединение контактора и теплового реле в одном устройстве - экономит место в щите и уменьшает количество точек соединения.
• Высокая надёжность в условиях повышенной влажности благодаря исполнению УХЛ4.
• Чёткая индикация включения позволяет оперативно определить причину отказа без тестера.
• Винтовые зажимы обеспечивают долговечное соединение даже при многократных демонтажах.
• Поддержка тока до 40 А и мощности 18,5 кВт покрывают большинство задач среднего промышленного оборудования.

Ограничения применения

• Не подходит для частотного регулирования - не рассчитан на импульсные токи от преобразователей частоты.
• IP20 не защищает от пыли и брызг - нельзя использовать во влажных или пыльных помещениях без дополнительной оболочки.
• Только для переменного тока - не применяется в цепях постоянного тока.
• Не имеет реверса - требуется два отдельных пускателя для изменения направления вращения двигателя.
• Тепловое реле не защищает от короткого замыкания - необходимо дополнительно устанавливать предохранители или автоматы.

Примеры использования

• Управление насосом водоснабжения мощностью 15 кВт в котельной.
• Автоматический запуск вентилятора системы охлаждения на производстве.
• Контроль работы конвейерной ленты на пищевом участке с частыми пусками.
• Управление компрессором в воздушной системе завода.

Практические советы

• Проверьте соответствие тока двигателя диапазону настройки реле РТТ-121 (28 А). Если двигатель потребляет 32 А - выберите другой пускатель.
• При монтаже на DIN-рейку убедитесь, что пускатель плотно защёлкнулся - слабое крепление вызывает нагрев и искрение.
• После первого включения проверьте затяжку винтов через неделю - термические циклы могут ослабить соединения.
• Для продления срока службы катушки добавьте ограничитель перенапряжения ОПН параллельно её выводам - особенно при частых включениях.
• Не устанавливайте рядом с мощными источниками помех (частотники, сварочные аппараты) - возможны ложные срабатывания.
