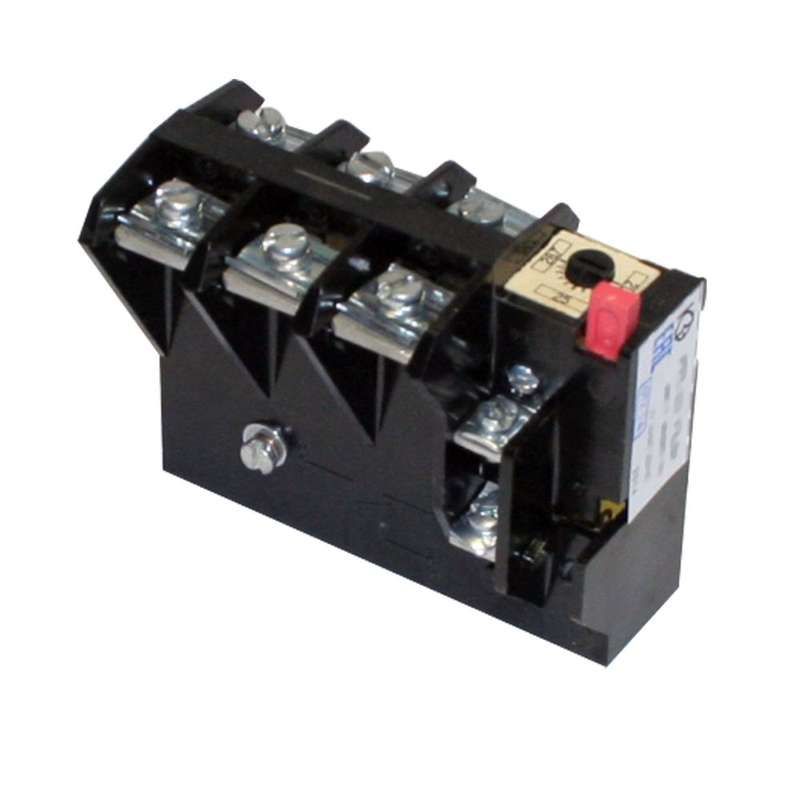

Реле электротепловое токовое РТТ-21 УХЛ4, 40,0А - 40А 34..46А инд.устан.1перекл. КашинЗЭА 150210000В040.000000

Реле электротепловое токовое РТТ-21 УХЛ4 40А - устройство для автоматической защиты трёхфазных электродвигателей от перегрузок и обрывов фаз. Применяется в системах управления приводами на предприятиях с жесткими условиями эксплуатации. Бренд КЗЭА и артикул РТТ-21 40А указывают на серийную надёжность этого решения.

Назначение и область применения

Реле электротепловое токовое РТТ-21 УХЛ4 40А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, при потере одной из фаз. Подходит для установки в щитах управления электроприводами на производстве: конвейерах, насосах, вентиляторах, компрессорах. Работает в сетях переменного тока до 660 В, 50/60 Гц, а также в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный ток, который реле может коммутировать без срабатывания;
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет 8–20 секунд; позволяет учитывать пусковые токи двигателей;
• Количество силовых полюсов: 3 - обеспечивает контроль всех трёх фаз одновременно;
• Максимальное рабочее напряжение: 660 В - допустимо для промышленных сетей высокого класса;
• Род тока: переменный (AC) - основная среда работы, совместимо с DC до 440 В;
• Количество переключающих контактов: 1 - один нормально замкнутый контакт для сигнализации или отключения;
• Тип присоединения главной цепи: винтовое - надёжное, проверенное соединение для проводов сечением до 16 мм2;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Способ монтажа: встраиваемый - устанавливается в распределительные шкафы, требует свободного места вокруг корпуса для теплоотвода.

Совместимость и монтаж

Реле электротепловое токовое РТТ-21 УХЛ4 40А монтируется в сборочные щиты через DIN-рейку или крепление на плоскости. Для подключения используйте медные провода сечением 1,5–16 мм2. Винтовые зажимы затягиваются моментом 0,8–1,0 Нм - переусердствовать нельзя, чтобы не повредить пластиковые детали. Обязательно соблюдайте минимальный зазор 10 мм сверху и сбоку для естественного охлаждения. Не устанавливайте рядом с источниками тепла или вибраций - это влияет на точность срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 15150. Произведено на заводе КЗЭА (г. Кашин) - предприятии с многолетним опытом производства промышленной аппаратуры. Сертифицировано для использования в электроустановках с напряжением до 1000 В.

Преимущества

• Высокая стабильность срабатывания даже при колебаниях температуры окружающей среды благодаря термобиметаллической системе;
• Автономная работа - не требует внешнего питания, реагирует исключительно на нагрев проводников;
• Простая регулировка тока срабатывания в пределах 34–46 А - можно адаптировать под конкретный двигатель;
• Надёжная механическая конструкция - выдерживает сотни циклов срабатывания без потери параметров;
• Индикация срабатывания - визуальный индикатор на корпусе показывает, что реле сработало, ускоряет диагностику.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требуется три фазы для корректной работы;
• Не срабатывает на кратковременные импульсы тока (например, при пуске); рассчитан только на долговременную перегрузку;
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или вибрацией выше 0,5g;
• Не подходит для цепей с частотой ниже 45 Гц или выше 65 Гц - возможны погрешности в работе;
• При использовании в цепях постоянного тока (до 440 В) необходимо снижать номинальный ток на 20% - иначе риск заклинивания контактов.

Примеры использования

• Защита насоса 30 кВт в системе водоснабжения - при обрыве фазы реле отключит питание, предотвращая перегрев обмоток;
• Контроль конвейерной ленты на пищевом производстве - срабатывает при забивании, когда ток возрастает на 30–50%;
• Щит управления вентиляционным агрегатом в холодильной камере - работает при минусовой температуре благодаря исполнению УХЛ4;
• Стационарный компрессор в цехе - сочетается с магнитным пускателем в составе полноценной системы пуска и защиты.

Практические советы

• Настройка тока срабатывания: выбирайте значение ближе к номинальному току двигателя, но не выше 110%. Например, для двигателя 37 кВт (≈40 А) - установите 38–40 А;
• После срабатывания реле обязательно проверьте причину перегрузки - возможно, проблема в механике, а не в электрике;
• При замене старого реле - убедитесь, что новый аналог имеет тот же класс (20) и диапазон регулировки (34–46 А);
• Не устанавливайте несколько реле друг на друга - они будут греть друг друга и давать ложные срабатывания;
• Для удобства обслуживания используйте реле с индикатором срабатывания - он сразу покажет, где произошла авария.
