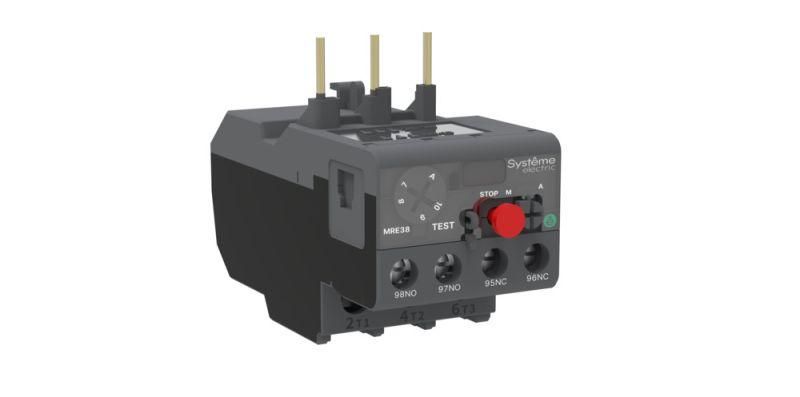

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRE F38 30-40A КЛАСС 10 (LRE35) - MRE3840 APC

Тепловое реле перегрузки MRE F38 30-40A класс 10 SE от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mre3840 рассчитан на ток до 40 А и устанавливается прямо под контакторами серии MC1E.

Назначение и область применения

Тепловое реле MRE F38 30-40A класс 10 SE защищает электродвигатели от повреждений из-за превышения допустимой нагрузки, обрыва одной из фаз, слишком долгого времени запуска или заклинивания ротора. Подходит для использования в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с асинхронными двигателями. Устройство работает в паре с контакторами серии MC1E и является частью системы SystemePact MC - Medium+.

Технические характеристики

• Номинальный ток: 40 А (диапазон регулировки 30–40 А)
• Класс точности: 10A - время срабатывания при 7,2-кратном токе не более 10 секунд
• Максимальное рабочее напряжение: 690 В
• Количество силовых полюсов: 3 - защита всех трёх фаз
• Количество вспомогательных контактов: 2 шт. (нормально замкнутый и нормально разомкнутый)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRE F38 30-40A класс 10 SE проектировалось для установки исключительно на контакторы серии MC1E. Монтаж выполняется без дополнительных креплений - реле просто фиксируется на направляющих контактора. Подключение проводов осуществляется через винтовые зажимы, доступные после снятия крышки. Для правильной работы необходимо соблюдать соответствие номинала тока двигателя диапазону 30–40 А. Не рекомендуется использовать с другими сериями контакторов - возможна некорректная работа защиты.

Безопасность и стандарты

Устройство соответствует международным требованиям к тепловым реле для защиты двигателей. Класс 10A гарантирует селективное срабатывание - реле не реагирует на кратковременные перегрузки при пуске, но отключает двигатель при длительном превышении тока. Конструкция обеспечивает безопасную работу в условиях промышленной среды с высокими температурными колебаниями.

Преимущества

• Интеграция с контактными аппаратами MC1E - минимизация числа соединений и упрощение сборки панели
• Регулируемый порог срабатывания (30–40 А) - позволяет точно адаптировать защиту под конкретный двигатель
• Переключатель режимов с защитной крышкой - предотвращает случайное изменение настроек
• Ручной возврат - требует явного действия оператора после срабатывания, что снижает риск аварийного повторного запуска
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары на производстве

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные
• Не обеспечивает защиту от короткого замыкания - требуется обязательная установка автоматического выключателя перед реле
• Не работает при отсутствии питания контактора - реле получает питание через контакты контактора
• Запрещено применять вне диапазона 30–40 А - при меньшем токе чувствительность снижается, при большем - возможны ложные срабатывания
• Не подходит для частотных преобразователей - термореле не учитывают форму тока от ЧП

Примеры использования

• Защита двигателя насоса воды на очистных сооружениях (мощность ~15 кВт, ток 35 А)
• Обеспечение безопасности конвейерной линии в пищевой промышленности
• Стандартная защита вентилятора в HVAC-системе с пуском по схеме “звезда-треугольник”
• Комплексная система управления на станке с ЧПУ, где двигатель часто подвергается циклическим нагрузкам

Практические советы

• Перед установкой проверьте ток двигателя - он должен попадать в диапазон 30–40 А. Если близок к границе, выбирайте реле с чуть большим запасом.
• После срабатывания всегда проверяйте причину - возможно, проблема в механической части оборудования, а не в электрике.
• При монтаже затягивайте винты зажимов равномерно - переусердствовать нельзя, чтобы не повредить пластиковые детали.
• Не используйте реле в помещениях с постоянной влажностью выше 90 % без дополнительной герметизации - хотя IP-класс не указан, повышенная влага влияет на срок службы.
• При замене обязательно сохраните оригинальное расположение контактов - неверное подключение вспомогательных контактов может нарушить сигналы в системе управления.
