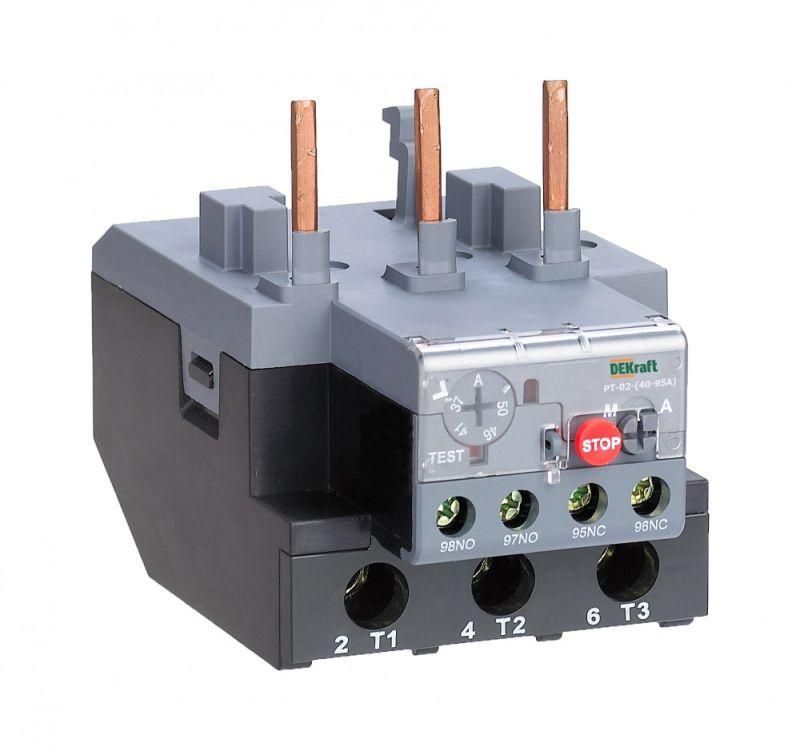

Реле тепловое для контакторов 40А-95А 30.0А-40.0А РТ-02 | 23176DEK DEKraft APC

Реле тепловое для контакторов 40А-95А 30.0А-40.0А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузок, асимметрии фаз и длительного пуска. Артикул 23176dek рассчитан на работу с контактными аппаратами и совместим с большинством моделей контакторов, включая серию КМ-102.

Назначение и область применения

Реле тепловое для контакторов 40А-95А 30.0А-40.0А защищает электромоторы и силовые цепи от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрия);
• заклинивания ротора;
• продолжительного времени запуска двигателя.

Используется в системах управления приводами: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Применяется совместно с контакторами КМ-102 и другими аналогичными устройствами сторонних производителей.

Технические характеристики

• Номинальный ток: регулируемый диапазон 30–40 А - позволяет точно настроить порог срабатывания под конкретную нагрузку.
• Число полюсов: три - обеспечивает трёхфазную защиту всех проводников.
• Контактная группа: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - дают гибкую возможность сигнализации и управления внешними цепями (например, аварийная световая сигнализация или остановка системы).
• Класс расцепления: 10 - время срабатывания при 6-кратном токе составляет 4–10 секунд; оптимально для двигателей с высокой пусковой инерцией.
• Подключение: комбинированное - винтовые зажимы для жестких проводов и втычные клеммы для быстрого соединения с контактором.
• Способ монтажа: можно установить напрямую на контактор или разместить отдельно на DIN-рейке - удобно при ограниченном пространстве в щите.

Совместимость и монтаж

Реле тепловое для контакторов 40А-95А 30.0А-40.0А проектировалось для работы с контактными аппаратами серии КМ-102, но также совместимо с аналогичными изделиями других брендов, имеющими те же габариты и тип крепления. Для надёжного соединения используйте только рекомендованную модель контактора или проверьте соответствие посадочных размеров. Монтаж возможен двумя способами:

• Прямое крепление - встраивается в корпус контактора, минимизирует количество соединений.
• Обособленное размещение - устанавливается рядом на DIN-рейке, что упрощает обслуживание и замену.

Не забудьте правильно подсоединить все три фазы через входные и выходные клеммы - пропущенная фаза снижает эффективность защиты.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать подходящий алгоритм восстановления после срабатывания в зависимости от типа оборудования.
• Высокая точность настройки тока срабатывания в пределах 30–40 А - исключает ложные срабатывания при колебаниях сети.
• Стандартный класс расцепления 10 - идеален для двигателей с длинным временем разгона, таких как насосы и компрессоры.
• Гибкая система сигналов - четыре контакта обеспечивают контроль состояния как внутри цепи, так и для внешней системы управления.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно использовать дополнительно автоматические выключатели или предохранители.
• Не работает при постоянном токе - только для сетей переменного тока 50 Гц.
• Требует правильного согласования с мощностью двигателя - нельзя применять для нагрузок ниже 30 А или выше 40 А.
• Эффективность снижается при температуре окружающей среды выше +40 C - требуется принудительное охлаждение или установка в хорошо вентилируемых шкафах.

Примеры использования

• Защита асинхронного двигателя 15 кВт на воздушном компрессоре - ток 38 А, установлено реле на 38 А, класс 10, автоматический возврат.
• Контроль пуска насосной станции - реле отслеживает затянувшийся пуск, при превышении 8 секунд отключает питание и подаёт сигнал на пульт оператора.
• Линия конвейера с несколькими двигателями - одно реле РТ-02 DEKRAFT используется для групповой защиты нескольких одинаковых приводов, подключённых параллельно.

Практические советы

• Перед первым запуском всегда проверяйте текущую уставку - она может отличаться от заводской настройки.
• При использовании в сырых помещениях убедитесь, что контактор и реле находятся в герметичном шкафу - само реле имеет IP20, поэтому требует дополнительной защиты.
• При монтаже на DIN-рейку соблюдайте минимальный интервал 10 мм до соседнего устройства - теплоотвод важен для долговечности биметаллических элементов.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание или отказ.
• При замене старого реле - сверьте номер модели и диапазон тока. Устройство 23176dek не взаимозаменяемо с реле на 10–16 А или 50–63 А.
