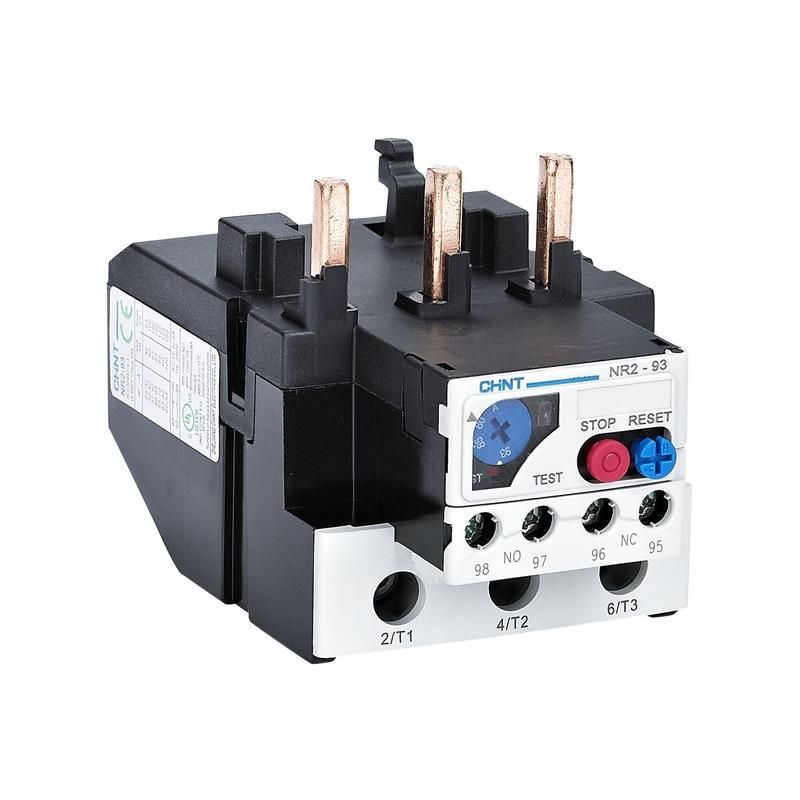

Реле тепловое NR2-93 30-40A (R) | 268146 CHINT

Реле тепловое NR2-93 30-40А (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Устройство работает в сетях с напряжением до 690 В и током от 30 до 40 А, обеспечивает автоматический и ручной сброс, совместимо с контактными аппаратами и монтируется непосредственно на корпус. Артикул 268146 соответствует серии NR2.

Назначение и область применения

Реле тепловое NR2-93 30-40А (R) защищает электродвигатели переменного тока с частотой 50/60 Гц от повышения температуры из-за длительной перегрузки или потери одной фазы. Подходит для установки в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или в паре с контактором.

Технические характеристики

• Диапазон регулировки тока: 30–40 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1 для средних нагрузок;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей высокого напряжения;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), позволяют передавать сигналы в цепи управления и сигнализации;
• Тип подключения: винтовые зажимы - надежное и простое соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор или панель без дополнительных держателей;
• Функция перезапуска: да - после срабатывания можно вручную или автоматически вернуть реле в рабочий режим.

Совместимость и монтаж

Реле тепловое NR2-93 30-40А (R) совместимо с контактными аппаратами серии LC1-D и другими моделями, имеющими стандартизированный посадочный механизм. Монтаж выполняется путём фиксации на направляющей шине или поверхности контактора. Для правильной работы необходимо соблюдать посадочные габариты и плотно затягивать винты - слабый контакт вызывает нагрев и ложные срабатывания. Клеммы рассчитаны на провода сечением до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 60947-4-1 и имеет сертификацию CE. Обеспечивает защиту от перегрева, исключающую риск возгорания из-за перегрузки. Интегрированная термокомпенсация снижает влияние внешней температуры окружающей среды на точность срабатывания.

Преимущества

• Стабильная работа при колебаниях температуры благодаря термокомпенсации;
• Индикация срабатывания - визуальный индикатор показывает причину отключения;
• Гибкая настройка тока - возможность адаптировать порог под реальную нагрузку двигателя;
• Поддержка ручного и автоматического сброса - удобно для различных условий эксплуатации;
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде.

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - только для переменного тока 50/60 Гц;
• Не обеспечивает защиту от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей;
• Не рекомендуется использовать в условиях повышенной запылённости без дополнительной защиты IP выше IP54 - хотя сам корпус герметичен, входы клемм не имеют полной пылевлагозащиты;
• Запрещена установка рядом с источниками сильного тепла - это может вызвать ложное срабатывание даже при нормальной нагрузке.

Примеры использования

• Защита насоса в системе водоснабжения мощностью 15 кВт при токе 35 А;
• Контроль температуры двигателя конвейера на пищевом производстве;
• Автоматическое отключение вентилятора охлаждения при превышении допустимой нагрузки;
• Интеграция в панель управления станком с ЧПУ для предотвращения выхода из строя главного привода.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 30–40 А - при меньшем токе используйте другую модель, при большем - реле не сработает своевременно;
• Настройку тока осуществляйте при холодном состоянии устройства; изменение настроек при работе может привести к некорректному срабатыванию;
• После каждого срабатывания проверьте состояние контактов и проводов - возможен нагрев и окисление;
• Для автоматического сброса подключите внешний управляющий сигнал через один из NO-контактов;
• При использовании в составе системы управления - учтите, что реле NR2-93 30-40А (R) не имеет встроенного времени задержки, поэтому не подходит для защиты от кратковременных пусковых токов без дополнительных элементов.
