Реле тепловое для контакторов 25А-38А 30.0А-40.0А РТ-02 | 23170DEK DEKraft APC

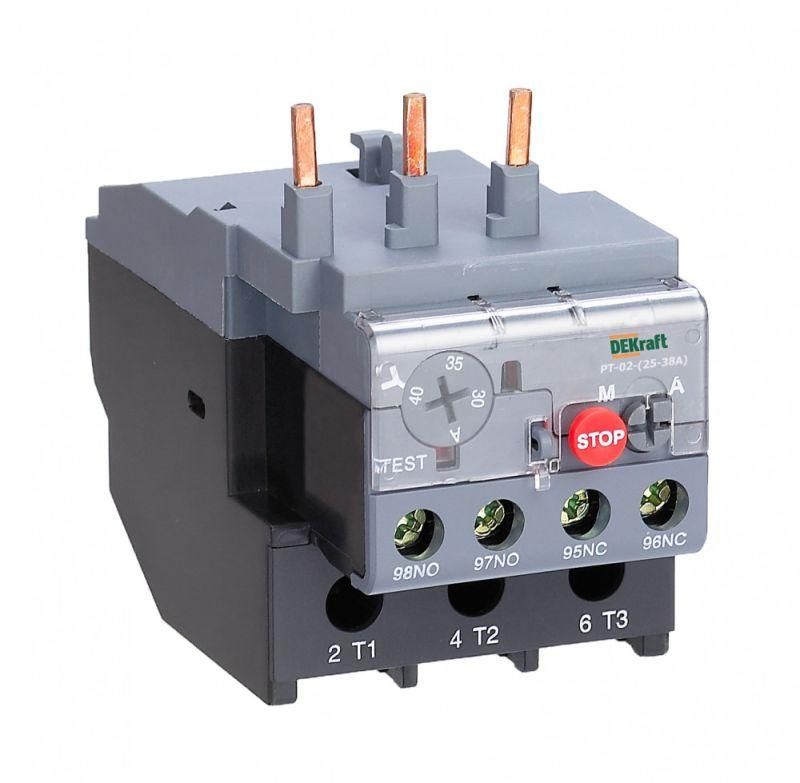

Тепловое реле РТ-02 от DEKraft (арт. 23170dek) предназначено для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Устройство совместимо с контактными аппаратами, включая контакторы КМ-102, и обеспечивает надежную работу в условиях повышенных нагрузок.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и другую электрооборудование от повреждений, вызванных длительным превышением допустимого тока. Подходит для использования в системах управления насосами, вентиляторами, конвейерами, компрессорами и другими устройствами с асинхронными двигателями. Также эффективно реагирует на асимметрию напряжения между фазами и механические отказы - например, заклинивание ротора.

Технические характеристики

• Номинальный ток: регулируемый диапазон 30–40 А - позволяет точно настроить порог срабатывания под конкретную нагрузку.
• Число полюсов: три - обеспечивает защиту всех трёх фаз одновременно.
• Количество нормально замкнутых контактов: два - используются для сигнализации или отключения цепи управления.
• Класс расцепления: 10 - время срабатывания при 7,2-кратном токе составляет 2–10 секунд; оптимально для двигателей с высокой инерцией.
• Подключение: винтовое - удобно для быстрого монтажа и надёжного контакта в условиях вибраций.
• Способ монтажа: можно крепить непосредственно к контактору или размещать отдельно - гибкая установка в щите.

Совместимость и монтаж

Реле РТ-02 рассчитано для установки на контакторы КМ-102, но также совместимо с аналогичными моделями других производителей, имеющими стандартизированную посадочную площадку. Для правильной работы необходимо соблюдать посадочные размеры и шаг крепёжных отверстий. Монтаж выполняется без дополнительных адаптеров - устройство фиксируется прямо на корпус контактора или на DIN-рейку при использовании отдельного крепления.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Класс защиты IP20 предполагает использование внутри электрощита - внешние воздействия (пыль, брызги воды) должны исключаться. Применение вне контролируемой среды требует дополнительной защиты корпуса.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать подходящий способ восстановления после срабатывания в зависимости от типа оборудования и условий эксплуатации.
• Широкий диапазон уставок (30–40 А) снижает необходимость замены реле при смене нагрузки - достаточно просто скорректировать настройку.
• Устойчивость к колебаниям температуры окружающей среды - работает в диапазоне от −25C до +60C без потери точности.
• Простая визуальная индикация состояния - положение рычага показывает, было ли срабатывание.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - требуется дополнительная защита (плавкие предохранители или автоматы).
• Не рекомендуется использовать в сетях постоянного тока - только для переменного тока частотой 50/60 Гц.
• Требуется избегать установки рядом с источниками сильного нагрева - влияет на точность срабатывания.
• Автоматический режим повторного включения не следует применять там, где повторный запуск опасен (например, при наличии движущихся механизмов без блокировки).

Примеры использования

• Защита двигателя воздушного компрессора мощностью 5,5 кВт в цеху.
• Обеспечение безопасности конвейера на пищевом производстве при возможных перегрузках.
• Стабилизация работы насосной группы в системе водоснабжения при скачках давления.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки диапазону 30–40 А - если ток ниже 30 А, выбирайте другое реле.
• Настройку тока выполните при выключенном питании - используйте отвёртку для поворота регулировочного винта.
• При автономном монтаже (не на контактор) убедитесь, что провода от контактора к реле имеют достаточное сечение и не перегибаются.
• После срабатывания - особенно в ручном режиме - обязательно найдите причину перегрузки перед повторным включением.
• Регулярно осматривайте контакты и винтовые зажимы - окисление или ослабление крепления снижают надёжность.
