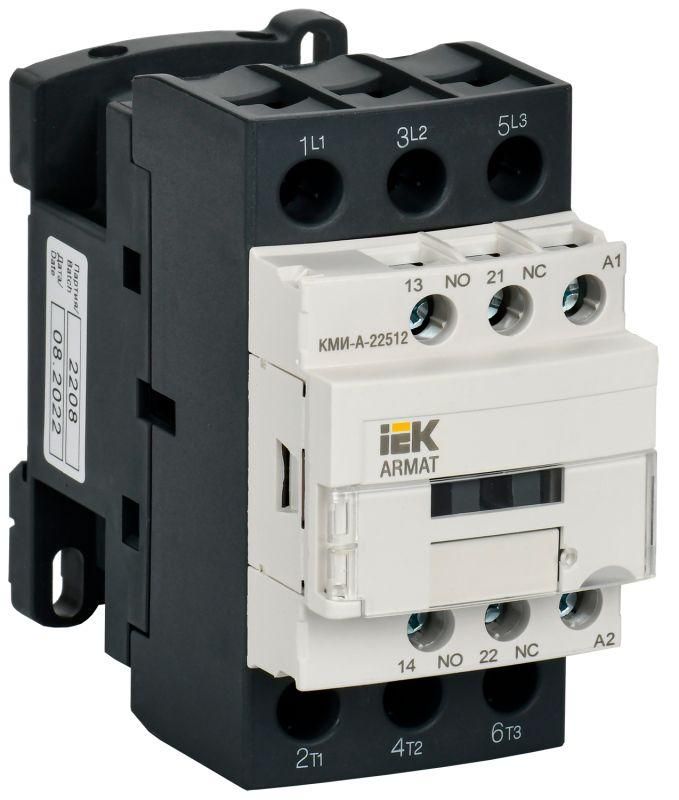

Контактор КМИ-А-22512 LC1D 25А кат. 230В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-025-230-11

Контактор КМИ-А-22512 LC1D 25А катушка 230В AC 1НО+1НЗ AC-3 от IEK предназначен для удалённого включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Этот контактный аппарат обеспечивает надёжную коммутацию в системах автоматизации, особенно там, где требуется частый запуск оборудования. Артикул ar-acc-21-025-230-11 соответствует сериям KMI-A и LC1D, что гарантирует совместимость с популярными решениями.

Назначение и область применения

Контактор КМИ-А-22512 LC1D 25А катушка 230В AC 1НО+1НЗ AC-3 используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для работы в сетях до 660 В переменного тока. Также применяется для переключения осветительных, нагревательных и прочих индуктивных нагрузок. Частые области использования: вентиляция, насосы, печи, кран-балки, системы АВР, конвейеры и станочное оборудование.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения в режиме AC-3 (пусковой ток двигателей).
• Номинальная коммутируемая мощность: 11 кВт - рассчитан на управление двигателями такой мощности при 380–400 В.
• Количество силовых полюсов: 3 - все три фазы контролируются одновременно, исключает перекос нагрузки.
• Управление: катушка 230 В AC - работает от бытовых и промышленных сетей 230 В, не требует преобразования напряжения.
• Контакты управления: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовые схемы автономной защиты и сигнализации.
• Род тока: переменный (AC) - не постоянный ток.
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя; для реверса нужен второй контактор.
• Срок службы: 15 лет - расчётный срок при соблюдении условий эксплуатации и частоты операций.

Совместимость и монтаж

Контактор КМИ-А-22512 LC1D 25А катушка 230В AC 1НО+1НЗ AC-3 устанавливается на DIN-рейку типа TS35. Монтировать можно как на стенде, так и внутри щита. Соединение силовых проводов - винтовое, с зажимом до 16 мм2. Управляющие цепи подключаются через два верхних вывода катушки. Совместим с другими устройствами серии LC1D (Legrand, Schneider Electric) по габаритам и месту установки. Для правильного монтажа проверьте свободное пространство вокруг аппарата - необходима вентиляция для теплоотвода.

Безопасность и стандарты

Контактор КМИ-А-22512 LC1D 25А катушка 230В AC 1НО+1НЗ AC-3 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это значит, что он прошёл испытания на износостойкость, тепловой удар, механическую прочность и безопасность при замыканиях. Сертифицирован для использования в промышленных условиях согласно российским и европейским нормам.

Преимущества

• Высокая долговечность: 15-летний срок службы за счёт качественных материалов и герметичной конструкции.
• Стандартный форм-фактор: легко заменить аналоги LC1D, даже если они другого бренда.
• Чёткая коммутация: минимум дугового износа благодаря оптимальному дизайну контактов.
• Готовый набор вспомогательных контактов: один НО и один НЗ уже установлены - не нужны доп. модули для базовых схем.
• Поддержка широкого диапазона нагрузок: от маленьких насосов до крупных вентиляторов до 11 кВт.

Ограничения применения

• Не подходит для постоянного тока - катушка и контакты работают только с переменным напряжением 230 В AC.
• Нельзя использовать для реверсирования двигателя - требуется внешнее решение с двумя контакторами.
• Не имеет встроенной защиты от перегрузки - обязательно применять тепловое реле или автоматический выключатель.
• Не рекомендован для сред с высокой запылённостью или агрессивными газами - отсутствует специальная защита IP выше IP20.
• Максимальная температура окружающей среды: +40 C - при более высоких показателях возможна снижение срока службы.

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения - включение по сигналу датчика уровня.
• Управление вентилятором в HVAC-системе - работа по графику через PLC.
• Система АВР: основной источник отказал - контактор КМИ-А-22512 LC1D 25А катушка 230В AC 1НО+1НЗ AC-3 переключил питание на резервный генератор.
• Линия производства: запуск конвейера после завершения предварительной подготовки.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель потребляет не больше 25 А при рабочем режиме - учтите пусковой ток (обычно в 5–7 раз выше).
• Для увеличения срока службы используйте термореле или магнитный пускатель с тепловой защитой рядом.
• Проверяйте момент затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - повреждает жилу.
• Если в проекте есть несколько таких контакторов - выбирайте одну партию: отличия в материалах могут влиять на время реакции.
• Обязательно пометьте провода на входе и выходе - это ускоряет обслуживание и ремонт.
