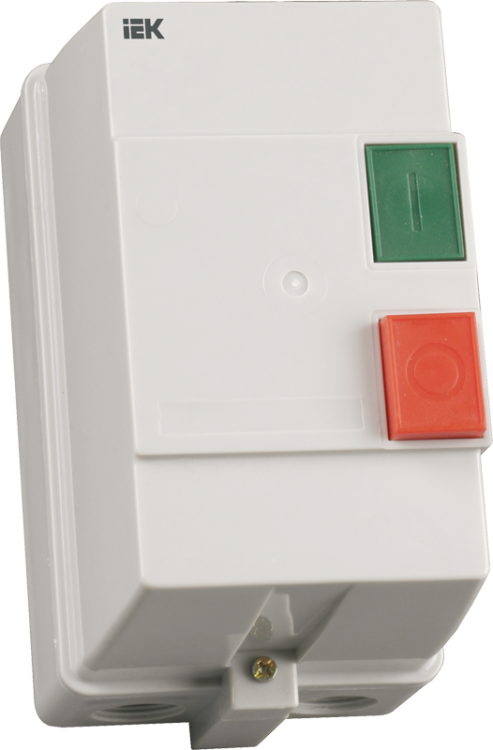

Пускатель магнитный КМИ 25А катушка управления 220В АС IP54 с кнопками П+С РТИ-1323 - KKM26-025-220-00 IEK

Контактор КМИ-22560 25А 220В/АС3 IP54 с кнопками П+С - это готовое коммутационное устройство на базе контактора КМИ с встроенной тепловой защитой и кнопками старта и остановки. Подходит для запуска и защиты трёхфазных электродвигателей мощностью до 11 кВт в условиях повышенной запылённости и влаги. Бренд IEK, артикул kkm26-025-220-00.

Назначение и область применения

Контактор КМИ-22560 25А 220В/АС3 IP54 с кнопками П+С предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Устройство обеспечивает автоматическую защиту двигателя от длительных перегрузок, обрыва фазы и токов короткого замыкания. Применяется там, где требуется надёжная и защищённая система управления: насосы, вентиляторы, конвейеры, компрессоры, станки с частичной автономией.

Технические характеристики

• Номинальный ток: 25 А - способен управлять нагрузкой до 11 кВт при напряжении 380–400 В AC.
• Напряжение катушки: 230 В AC - совместим с сетями 220–240 В, часто используемыми в бытовых и промышленных системах.
• Число полюсов: 3 - управляет всеми тремя фазами одновременно, исключает работу однофазного режима.
• Защита: IP54 - защищена от пыли (не полностью герметична, но препятствует оседанию вредного количества пыли) и брызг воды со всех сторон.
• Тепловое реле: регулируется в пределах 17–25 А - можно точно настраивать порог срабатывания под реальный ток двигателя.
• Короткозамыкательная стойкость: 3 кА - выдерживает кратковременные скачки тока без повреждений.
• Подключение проводов: до 6 мм2 - подходящий диапазон для медных жил в типовых кабелях типа ПВ-3 или ВВГ.
• Температура работы: от –25C до +50C - работает в холодных ангарах и нагреваемых помещениях.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности.
• Механический ресурс: 10 млн циклов - долговечность при ежедневном использовании.
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную площадку.
• Кнопки: одна зелёная (пуск / П), одна красная (стоп / С) - встроенная панель управления без внешних элементов.

Совместимость и монтаж

Контактор КМИ-22560 25А 220В/АС3 IP54 с кнопками П+С имеет винтовые зажимы для подключения питания, нагрузки и катушки. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для подвода кабелей предусмотрены два сальника - они обеспечивают герметизацию входа и выхода проводов через корпус. Обязательно проверьте соответствие сечения кабеля (до 6 мм2) и правильность подключения фаз L1-L3, N (катушка) и PE (земля). Не допускается использование с постоянным током - только переменный ток 50 Гц.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р 50030.4.1, что гарантирует соответствие требованиям безопасности для аппаратов управления электродвигателями. Защита IP54 снижает риск поражения током и отказа оборудования в средах с пылью и влагой. Тепловое реле соответствует нормам по отключению при перегрузках, предотвращая перегрев обмоток двигателя. Гарантия - 5 лет (60 месяцев).

Преимущества

• Цельный модуль - всё в одном корпусе: контактор, термореле, кнопки, сальники. Не нужна сборка из отдельных компонентов.
• Защищённый корпус - позволяет использовать в цехах, на открытых участках, рядом с оборудованием, генерирующим пыль или брызги.
• Высокая механическая прочность - 10 миллионов операций - минимум обслуживания даже при интенсивном использовании.
• Простота настройки - диапазон 17–25 А легко адаптировать под конкретный двигатель без замены реле.
• Функциональная кнопочная панель - удобно устанавливать на щите или прямо на машине, не выводя отдельные кнопки.

Ограничения применения

• Не предназначается для реверса - нельзя менять направление вращения двигателя; для этого нужны два контактора и блокировка.
• Максимальное сечение кабеля - 6 мм2. Большие жилы (например, 10 мм2) не войдут - потребуется переходник или другая модель.
• Катушка рассчитана на 230 В - не работает от 110 В или 380 В. При неверном питании контакт не втягивается, двигатель не запускается.
• Оболочка пластиковая - не рекомендовано для мест с высокими ударными нагрузками или химически активной средой.
• Не является полноценным автоматическим выключателем - не защищает от сверхтоков выше 3 кА, требует наличия предохранителей или автомата перед собой.

Примеры использования

• Вентиляция в цеху: запуск вентилятора 7,5 кВт с помощью кнопок на стенде.
• Насосная станция: контроль подачи воды с защитой от “сухого хода” и перегрузки.
• Конвейер на пищевом производстве: пуск/остановка по сигналу оператора, работа в условиях мойки.
• Компрессор в мастерской: автоматический цикл включения после достижения давления, с защитой от заклинивания.

Практические советы

• Перед первым запуском обязательно проверьте настройку теплового реле - он должен быть установлен чуть выше рабочего тока двигателя (например, 22 А при 20 А нагрузки).
• При монтаже на рейку убедитесь, что все винты затянуты равномерно - слабый контакт вызывает греться клеммы.
• Сальники должны плотно прилегать к кабелю - если провод слишком тонкий, используйте термоусадку или калибровочные вставки.
• Не устанавливайте устройство вплотную к источникам тепла (печи, нагреватели) - температура внутри корпуса может превысить +50 °С.
• Для сервисного обслуживания достаточно открыть крышку - внутренние детали доступны без демонтажа всей системы.
