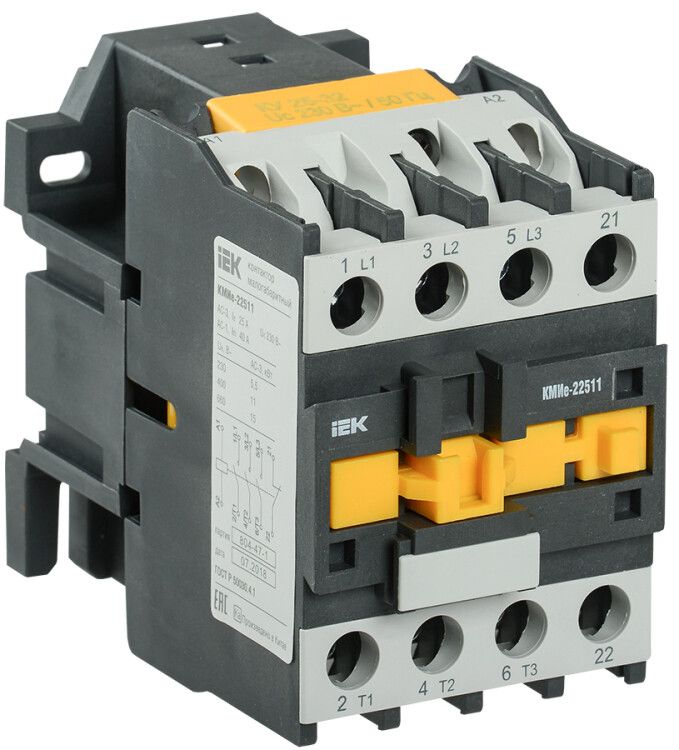

Контактор КМИе-22510 25А 230В/АС3 1НО | KKME21-025-230-10 GENERICA IEK

Контактор КМИе-22510 25 ампер 230 вольт переменного тока (АС3) 1 нормально разомкнутый контакт - компактное устройство для дистанционного включения и отключения трёхфазных нагрузок, таких как двигатели и нагреватели. Бренд IEK, артикул kkme21-025-230-10, рассчитан на работу в промышленных и бытовых системах автоматизации с питанием 230 В переменного тока.

Назначение и область применения

Контактор КМИе-22510 предназначен для коммутации трёхфазных электрических цепей с током до 25 А. Он используется для запуска, остановки и защиты электродвигателей мощностью до 12,5 кВт, а также для управления другими малоиндуктивными нагрузками - нагревательными элементами, вентиляторами, насосами, тепловыми завесами, светильниками и оборудованием в системах АВР.

Подходит для установки в щитах автоматики, пультах управления, распределительных устройствах. Применяется в станках, конвейерах, системах водоснабжения, промышленном оборудовании.

Технические характеристики

• Номинальный рабочий ток: 25 А (при AC3 - для двигателей); 25 А (при AC1 - для активных нагрузок)
• Напряжение питания катушки: 230 В переменного тока (AC)
• Число силовых полюсов: 3 - позволяет управлять трёхфазной сетью
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) - для сигнализации или блокировки
• Номинальная мощность двигателя: 12,5 кВт
• Тип тока: переменный (AC)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2

Совместимость и монтаж

Контактор КМИе-22510 монтируется исключительно на печатную плату. Для установки требуется свободное место под корпус и доступ к контактам снизу. Подключение осуществляется через винтовые зажимы - предварительно зачищенные жилы фиксируются плотно, без перегибов.

Устройство допускает крепление на вертикальной поверхности с отклонением до +-30° по горизонтали - это важно при сборке щитов с ограниченным пространством. Не рекомендуется монтаж на потолок или горизонтальные поверхности без учёта теплового режима.

Не совместим с DIN-рейкой - требует специальной платформы или PCB-панели. Для работы с реверсом потребуется два контактора или другая модель из серии КМИ (например, реверсивный аналог).

Безопасность и стандарты

Контактор КМИе-22510 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1:2000). Соответствие гарантирует безопасность при работе с электродвигателями и соответствие нормам промышленной автоматизации в России и странах ЕАЭС.

IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - не применяется во влажных помещениях, на улице или в условиях повышенной запылённости без дополнительной оболочки.

Преимущества

• Компактные габариты - экономят место в шкафах и панелях
• Высокая механическая долговечность - срок службы 15 лет при регулярных циклах включения/выключения
• Надёжные винтовые зажимы - минимизируют риск ослабления контактов
• Совместимость с типовой PCB-платой - удобно для серийного производства и модульных решений
• Одновременная работа с силовыми и вспомогательными цепями - один контакт позволяет реализовать блокировку или сигнал состояния

Ограничения применения

• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателя
• IP20 - не допускается установка в сырых, пыльных или открытых местах
• Только монтаж на плату - невозможно закрепить на DIN-рейке
• Напряжение катушки строго 230 В - не работает от 110 В или 380 В без преобразователя
• Максимальная мощность двигателя - 12,5 кВт; превышение вызывает перегрев и выход из строя

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу датчика уровня
• Запуск вентилятора в HVAC-системе - через термореле или контроллер
• Автоматическое включение тепловой завесы при открывании двери
• Контроль освещения в цеху - включение по таймеру или датчику движения
• Цепь управления в станке с ЧПУ - включение главного двигателя после проверки безопасности

Практические советы

• Выбирая КМИе-22510, убедитесь, что ваша плата имеет подходящие отверстия под выводы - шаг контактов соответствует стандартному для SMD-компонентов
• При подключении силовых проводов используйте медные жилы сечением не более 2,5 мм2 - большие сечения не войдут в зажим
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - оптимально до 600 циклов в час
• Если нужна функция блокировки или сигнализации - используйте имеющийся НО контакт для замыкания цепи индикатора или PLC-входа
• Не устанавливайте рядом с источниками высоких температур - перегрев снижает надёжность катушки и контактов
• Проверьте наличие напряжения 230 В на катушке перед первым включением - неверное питание приведёт к отказу механизма
