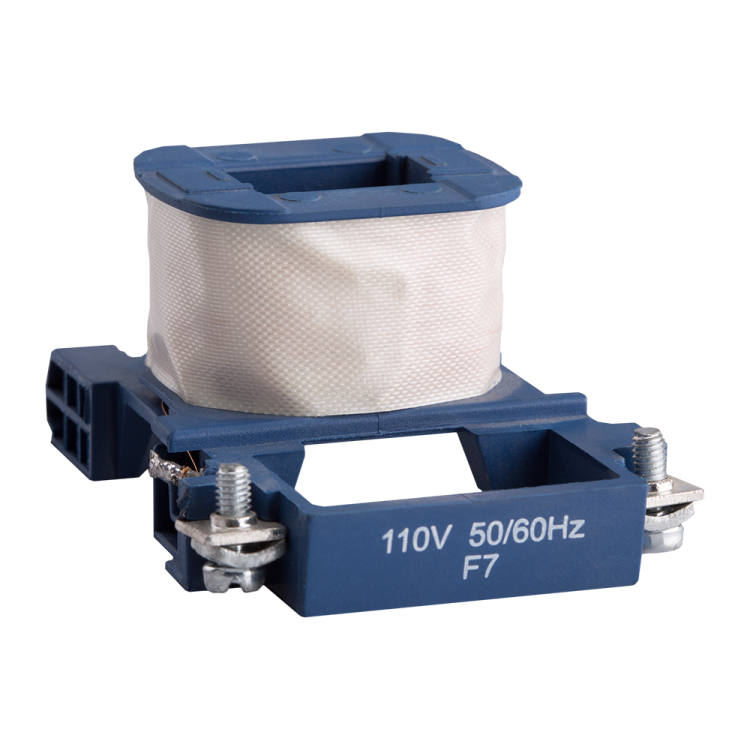

Катушка для ПМЛ-2 110AC УХЛ4 КЭАЗ 110506

Катушка ПМЛ-2-110AC-УХЛ4 - это компонент управления для контакторов, предназначенная для их включения, удержания и отключения. Применяется исключительно в составе контактной аппаратуры, не работает автономно. Произведена КЭАЗ, артикул 110506, соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Катушка ПМЛ-2-110AC-УХЛ4 используется для управления силовым контактором: при подаче напряжения она создаёт магнитное поле, которое замыкает главные контакты контактора, позволяя включить нагрузку. После снятия напряжения - размыкает цепь. Не является самостоятельным устройством, требует установки на подходящий контактор серии ПМЛ или РТЛ. Подходит для автоматических систем управления в промышленном оборудовании: станках, насосах, вентиляционных установках, конвейерах.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 110 В
• Тип изделия: катушка контактора
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью
• Способ монтажа: на монтажную плату - фиксируется через отверстия и выводы, не требует DIN-рейки
• Тип подключения: винтовые зажимы - надёжное соединение проводов, допускает многократное подключение/отключение
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не защищает от воды и пыли
• Нормативный документ: ТУ3420-091-05758109-2016

Совместимость и монтаж

Катушка ПМЛ-2-110AC-УХЛ4 совместима только с контакторами серии ПМЛ и РТЛ от КЭАЗ. Монтируется на специализированную монтажную плату, которая уже установлена в корпусе контактора. Не подлежит замене на другие типы катушек без перестройки всей системы. Для монтажа требуется отвертка для затяжки винтовых клемм. Обязательно проверьте соответствие габаритов и расположения выводов перед установкой.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3420-091-05758109-2016. Степень защиты IP20 обеспечивает базовую безопасность при работе внутри щитов и шкафов. Не рекомендуется применение во взрывоопасных средах, на открытом воздухе или в местах с высокой запылённостью. Напряжение 110 В AC соответствует требованиям безопасности для промышленного оборудования, однако работа с токоведущими частями должна осуществляться только после отключения питания.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Устойчивость к колебаниям температур в рамках класса УХЛ4
• Простое и прочное винтовое подключение, снижающее риск ослабления контакта
• Совместимость с широким спектром контакторов серии ПМЛ и РТЛ

Ограничения применения

• Не применяется вне контактора - не имеет собственных коммутирующих контактов
• IP20 не позволяет использовать в сырых, пыльных или открытых условиях
• Подходит только для переменного тока 110 В - нельзя подключать к постоянному току или другому напряжению
• Требует точного соответствия по габаритам и клеммам - несовместима с аналогами других производителей

Примеры использования

• Запуск двигателя насоса в системе водоснабжения через контактор ПМЛ-2
• Автоматическое управление конвейером на пищевом производстве
• Управление нагревательными элементами в термокамере с помощью контактора РТЛ
• Системы управления освещением в промышленных цехах

Практические советы

• Перед установкой убедитесь, что питание отключено - даже малый ток может вызвать срабатывание контактора
• Проверьте, чтобы провода были зачищены на нужную длину - слишком длинные жилы могут попасть под головку винта и повредить изоляцию
• Не используйте катушку ПМЛ-2-110AC-УХЛ4 вместо катушки на 220 В - это приведёт к выходу из строя
• При замене всегда берите оригинальную деталь с артикулом 110506 - аналоги могут отличаться по габаритам или времени срабатывания
• Обращайте внимание на климатические условия: УХЛ4 допускает работу до -40C, но только в герметичных шкафах
