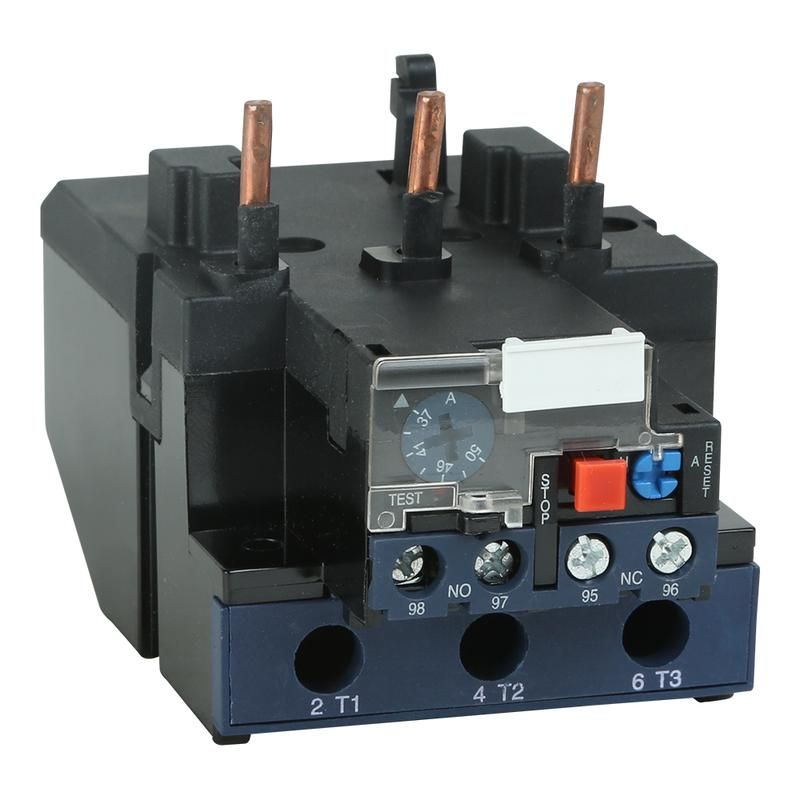

Реле тепловое OptiStart E LRE355-93A-(30-40A) | 330329 КЭАЗ

Реле тепловое LRE355-93A-(30-40A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок, обрыва фазы и других аварийных режимов. Это надёжное решение для промышленного оборудования, работающего в условиях постоянной нагрузки - от насосов до конвейеров. Артикул 330329 соответствует серии OptiStart E, известной стабильностью работы даже при колебаниях сети.

Назначение и область применения

Реле тепловое LRE355-93A-(30-40A) защищает электродвигатели переменного тока от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• затянутого пуска;
• заклинивания ротора;
• перекоса фаз.

Подходит для установки в системах управления: насосами, вентиляторами, лифтами, кранами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с высокой нагрузкой. Работает в паре с контакторами, формируя полноценный пускатель.

Технические характеристики

• Номинальный ток: 30–40 А - регулируемый диапазон, позволяет настроить чувствительность под конкретный двигатель.
• Номинальное напряжение: 400 В - совместимо с трёхфазными сетями 380/400 В.
• Мощность двигателя: до 18,5 кВт - оптимальна для средних по размеру приводов.
• Контакты: 3 нормально замкнутых (НО) и 2 нормально разомкнутых (НЗ) - используются для сигнализации и отключения цепи.
• Класс защиты: CLASS 10 A - время срабатывания при перегрузке 10-кратным током - 10 секунд +-10%, что соответствует требованиям IEC 60947-4-1.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите.
• Исполнение: открытое - корпус без внешней оболочки, предназначен для монтажа внутри распределительных устройств.
• Присоединение: винтовое - провода зажимаются болтами, обеспечивает прочное и долговечное соединение.

Совместимость и монтаж

Реле LRE355-93A-(30-40A) монтируется непосредственно на DIN-рейку или крепится к поверхности через отверстия в основании. Подходит для установки рядом с контакторами серии KME или аналогичными. Для правильной работы необходимо соблюдать:

• расстояние между реле и нагреваемыми элементами - минимум 5 см;
• температуру окружающей среды - от -25C до +60C;
• не допускать механических ударов и вибраций свыше 1g.

При подключении используйте провода сечением 0,5–2,5 мм2. Убедитесь, что все винтовые зажимы плотно затянуты - слабый контакт вызывает перегрев и ложные срабатывания.

Безопасность и стандарты

Реле тепловое LRE355-93A-(30-40A) соответствует стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицировано для использования в промышленных системах. Обеспечивает безопасность персонала благодаря изоляции токоведущих частей и отсутствию открытых контактов при штатной работе.

Преимущества

• Автоматическое отключение при обрыве фазы - независимо от установленной уставки, что исключает выход двигателя из строя.
• Высокая точность срабатывания - класс 10A гарантирует воспроизводимую реакцию на перегрузку.
• Устойчивость к скачкам напряжения - работает стабильно при колебаниях сети до +-10%.
• Простая настройка - диапазон 30–40 А легко адаптируется под большинство промышленных двигателей.
• Совместимость с продукцией КЭАЗ - идеально сочетается с контакторами OptiStart E и другими изделиями серии.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц.
• Не выдерживает длительных температур выше +60C - требуется охлаждение или удаление от источников тепла.
• IP20 не защищает от влаги и пыли - нельзя использовать во влажных помещениях без бокса или шкафа.
• Не имеет функции самоблокировки - после срабатывания необходимо вручную сбросить реле кнопкой “R”.
• Не рекомендуется для частых пусков более 6 раз в час - возможен перегрев термочувствительного элемента.

Примеры использования

• Насосная станция - защита от сухого хода и перегрузки при забивании фильтра.
• Лифт - предотвращение перегрева двигателя при частых остановках и запусках.
• Конвейер на пищевом производстве - защита от заклинивания роликов.
• Вентиляционная система - отключение при увеличении нагрузки из-за засорения воздуховода.
• АВР - контроль состояния рабочего двигателя перед включением резервного.

Практические советы

• Перед установкой проверьте реальный ток потребления двигателя - уставка должна быть на 5–10% выше номинального значения.
• После срабатывания дождитесь остывания реле (5–10 минут) перед сбросом - преждевременный запуск может привести к повторному отказу.
• При использовании в многоконтактных схемах - подключайте сигналы от НО контактов к контроллеру или световой индикации для диагностики.
• Не заменяйте реле LRE355-93A-(30-40A) моделями с другим диапазоном тока без пересчёта нагрузки - это снижает уровень безопасности.
• Регулярно проверяйте состояние винтовых зажимов - особенно в вибрационных средах.
