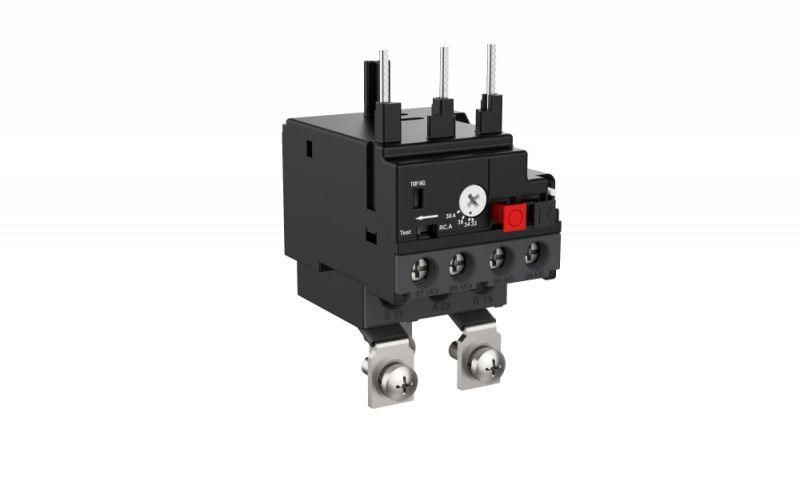

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F40 29-36A КЛАСС 10 | MRD35S SE APC

Тепловое реле перегрузки MRD F40 29–36A класс 10 SE - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Устанавливается прямо на контакторы серии MC1D, работает в паре с ними и обеспечивает надёжную защиту в промышленной автоматике. Артикул mrd35s соответствует модели с номинальным током 38 А.

Назначение и область применения

Тепловое реле MRD F40 29–36A класс 10 SE защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Используется в системах управления двигателями насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где важна стабильная работа и предотвращение аварий. Применяется исключительно в сочетании с контакторами серии MC1D.

Технические характеристики

• Номинальный ток: 38 А - максимальный ток, который реле способно коммутировать без срабатывания.
• Диапазон регулирования: 29–36 А - можно установить порог срабатывания в этом интервале под конкретный двигатель.
• Класс точности: 10A - время срабатывания при перегрузке в 6 раз выше установленного значения не более 10 секунд; гарантирует быстрое отключение при серьёзном превышении нагрузки.
• Количество силовых полюсов: 3 - защищает все три фазы одновременно.
• Количество вспомогательных контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - используются для сигнализации срабатывания или блокировки цепи управления.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до этой величины.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов без необходимости специальных инструментов.
• Гарантийный срок: 24 месяца - подтверждает высокую надёжность сборки.

Совместимость и монтаж

Тепловое реле MRD F40 29–36A класс 10 SE проектировалось для прямой установки на контакторы серии MC1D. Монтаж осуществляется без дополнительных креплений - реле просто щёлкается на направляющие шины контактора. Подключение силовых проводов выполняется через винтовые зажимы, вспомогательные контакты доступны для подключения цепей управления и сигнализации. Нельзя использовать с другими сериями контакторов - несмотря на внешнюю схожесть, механическая и электрическая совместимость гарантирована только с MC1D.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - меньше ложных срабатываний при кратковременных скачках тока.
• Удобный диапазон регулировки 29–36 А - позволяет точно адаптировать реле под большинство двигателей средней мощности.
• Прямое подключение к контактору снижает количество соединений и уменьшает риск отказа.
• Встроенные вспомогательные контакты позволяют легко реализовать функции сигнализации и блокировки без дополнительных элементов.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазной сети.
• Не защищает от короткого замыкания - обязательно нужен автоматический выключатель или предохранители перед реле.
• Запрещено использовать вне температурного диапазона, указанного производителем (не указано в данных - требуется уточнение в документации).
• Не совместимо с контактными аппаратами других серий - даже если они имеют аналогичный форм-фактор.

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения с частым включением/выключением.
• Обеспечение безопасности конвейера на пищевом производстве, где заклинивание может вызвать перегрев.
• Стандартная защита вентилятора в HVAC-системе с длительным режимом работы.
• Автоматизация станков с асинхронными двигателями, где важно контролировать время пуска.

Практические советы

• Перед установкой проверьте, что номинальный ток двигателя попадает в диапазон 29–36 А - иначе реле будет работать некорректно.
• Настройте ток срабатывания ближе к значению тока двигателя при нормальной нагрузке, но не выше 90 % от его номинала.
• Проверяйте затяжку винтовых зажимов после первого запуска - термическое расширение может ослабить контакт.
• Если реле часто срабатывает - проверьте двигатель на перегрузку, заклинивание или несоответствие напряжения питания.
• При замене используйте оригинальный артикул mrd35s - другие модификации могут иметь отличные параметры чувствительности.
