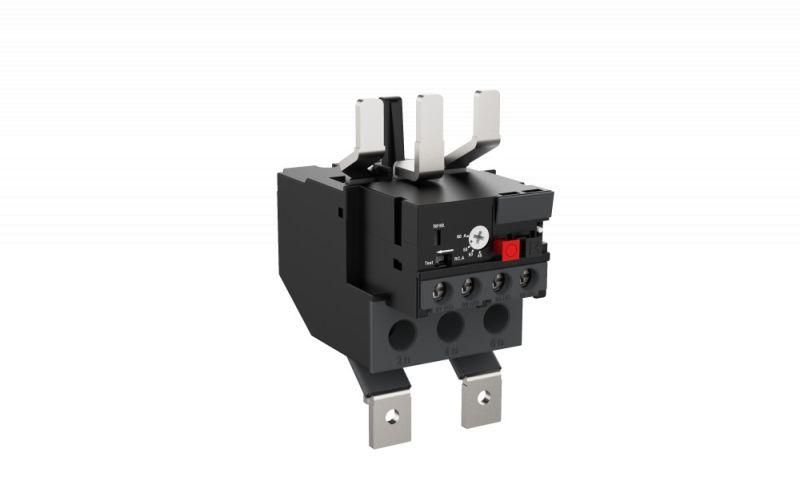

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F90 35-47А КЛАСС 10 | MRD3355 SE APC

Тепловое реле перегрузки MRD F90 30-40А класс 10, 35-47А класс 10 SE от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd3355 относится к серии SystemePact MRD и рассчитано на работу с контакторами MC1D.

Назначение и область применения

Тепловое реле MRD F90 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки, обрыва одной из фаз, слишком долгого времени запуска или заклинивания ротора. Подходит для установки в системах управления промышленным оборудованием: насосы, вентиляторы, конвейеры, компрессоры, станки с асинхронными двигателями. Работает в паре с контакторами серии MC1D, обеспечивая комплексную защиту.

Технические характеристики

• Номинальный ток: 40 А
• Диапазон регулирования тока: 35–47 А
• Класс точности: 10A - время срабатывания при 6-кратном токе не более 10 секунд
• Количество силовых полюсов: 3 - защита трёхфазной сети
• Максимальное рабочее напряжение: 1000 В
• Количество вспомогательных контактов: 2 - один нормально замкнутый (NC), один нормально открытый (NO) для сигнализации срабатывания
• Тип подключения силовой цепи: винтовые зажимы
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRD F90 монтируется прямо на контакторы серии MC1D без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы - требует затяжки усилием, соответствующим рекомендациям производителя. Нельзя использовать с контактами других серий - не гарантируется надёжная механическая и электрическая совместимость. Установка возможна только в вертикальном положении, как указано в документации.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60947-4-1. Применяется в соответствии с правилами безопасности для электроустановок до 1000 В переменного тока. Отсутствие внешних переключающих контактов исключает риск случайного коммутирования силовых цепей.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимизирует ложные срабатывания
• Интеграция с контакторами MC1D снижает количество соединений и ускоряет сборку панелей
• Два вспомогательных контакта позволяют легко организовать сигнализацию аварии или блокировку цепи
• Стабильная работа при колебаниях температуры окружающей среды

Ограничения применения

• Не предназначен для защиты однофазных двигателей - работает только в трёхфазных сетях
• Не имеет функции автоматического восстановления - после срабатывания требуется ручное сброс
• Запрещено применять вне диапазона регулирования 35–47 А - при меньших токах защита будет недостаточной, при больших - возможны отказы
• Не используется в условиях постоянной вибрации выше уровня, предусмотренного для контакторов MC1D

Примеры использования

• Защита двигателя насоса в системе водоснабжения с частым пуском
• Обеспечение безопасной работы конвейера на пищевом производстве
• Комплексная защита вентиляционного агрегата в HVAC-системе
• Подключение в пускателях для станков с ЧПУ, где важна точность срабатывания при перегрузках

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 35–47 А - используйте тестовый мультиметр при работе под нагрузкой
• При монтаже плотно затяните винты зажимов - слабый контакт вызывает нагрев и ложное срабатывание
• Не устанавливайте рядом с источниками высоких температур - влияет на точность термочувствительного элемента
• После срабатывания реле MRD F90 обязательно выясните причину перегрузки перед сбросом - повторные срабатывания указывают на проблему в цепи
• Проверяйте целостность вспомогательных контактов при обслуживании - они часто используются в цепях управления и аварийной остановки
