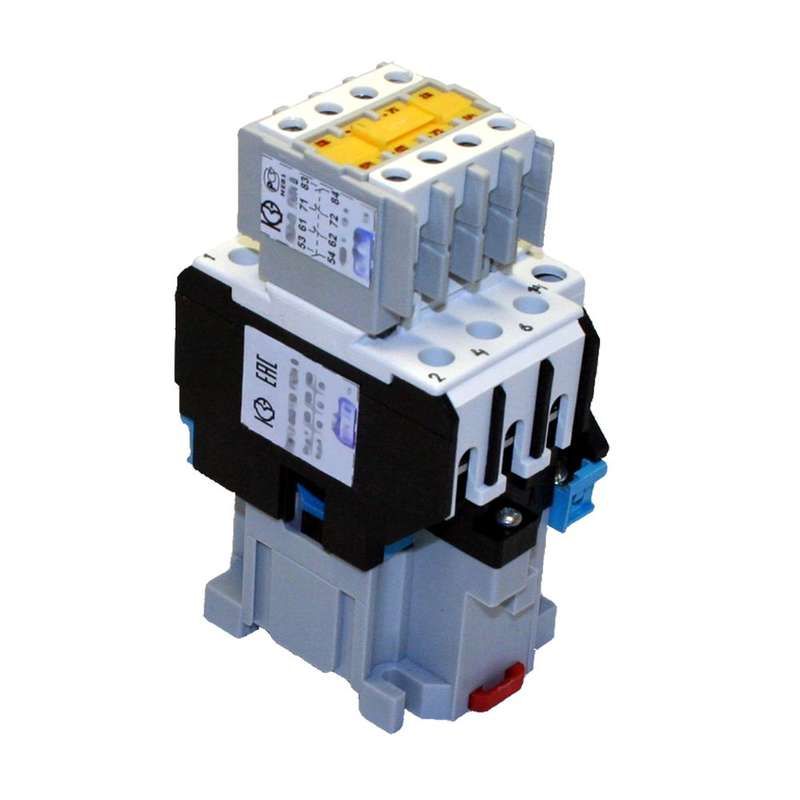

Контактор электромагнитный нереверсивный ПМ12-040150 УХЛ4 В, 110В, (3з+2р) - 110В 3з+2р КашинЗЭА 050150320ВВ110000010

Контактор электромагнитный нереверсивный ПМ12-040150 УХЛ4 В, 110В - устройство для дистанционного включения и выключения нагрузки, особенно трёхфазных электродвигателей мощностью до 18,5 кВт. Бренд КЗЭА г.Кашин выпускает этот контактор в серийном исполнении для стационарных систем автоматизации с питанием катушки 110 В переменного тока.

Назначение и область применения

Контактор электромагнитный нереверсивный ПМ12-040150 УХЛ4 В, 110В предназначен для коммутации силовых цепей в системах управления электроприводами. Он используется для пуска, остановки и защиты электродвигателей с короткозамкнутым ротором при напряжении до 660 В и частоте 50–60 Гц. Подходит для работы в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах. Не применяется для реверса двигателя - функция реверсирования требует двух контакторов.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать постоянную нагрузку до этого значения в рабочем режиме;
• Напряжение катушки управления: 110 В переменного тока (AC) - требуется источник питания именно такого класса;
• Номинальное напряжение силовых контактов: 660 В - максимальное допустимое напряжение в цепях нагрузки;
• Количество контактов: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать базовые схемы управления и сигнализации;
• Номинальная мощность электродвигателя: 18,5 кВт - рекомендованная нагрузка для надёжной работы;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в помещениях с повышенной влажностью;
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый, требует установки в защищённом шкафу;
• Способ монтажа: монтажная плата - крепится на печатную плату или DIN-рейку через переходную основу (не имеет собственных крепёжных элементов);
• Тип подключения: винтовые зажимы - подходят для проводов сечением до 10 мм2, требуют периодической проверки затяжки.

Совместимость и монтаж

Контактор ПМ12-040150 УХЛ4 В, 110В монтируется исключительно на монтажную плату. Для установки на DIN-рейку необходима дополнительная адаптерная планка, которая не входит в комплект. Подключение силовых контактов выполняется винтовыми зажимами - используйте жилы сечением 1,5–10 мм2. Катушка управления подключается к цепям управления (например, кнопочные станции, реле времени, ПЛК) с напряжением 110 В AC. Обязательно убедитесь, что напряжение соответствует указанному значению - применение 220 В повредит катушку.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отсутствие степени защиты IP00 требует обязательного размещения внутри электрического щита. Для предотвращения пробоя изоляции катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке - он снижает риск повреждения управляющей электроники.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественной сборке от КЗЭА г.Кашин;
• Чёткое разделение контактов: 3 НО и 2 НЗ обеспечивают гибкую реализацию схем управления без необходимости дополнительных модулей;
• Подходящий для промышленных условий температурный диапазон исполнения УХЛ4;
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях и длительной работе.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления вращения двигателя нужен второй контактор;
• IP00 - нельзя устанавливать вне электрощита, в сырых, запылённых или взрывоопасных средах;
• Требуется точное соответствие напряжения катушки 110 В AC - использование другого напряжения приведёт к выходу из строя;
• Не имеет встроенной тепловой защиты - для защиты от перегрузок необходимо применять отдельные тепловые реле;
• Монтаж на плату требует наличия места под крепление и доступа к зажимам - неудобен для быстрого обслуживания без демонтажа.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение/выключение по сигналу датчика уровня;
• Автоматический пуск вентилятора в HVAC-системе после достижения заданной температуры;
• Коммутирование конвейерной ленты в пищевой промышленности - работа в циклическом режиме с частыми включениями;
• Система аварийного отключения оборудования при срабатывании датчиков безопасности.

Практические советы

• Проверьте перед монтажом, что напряжение на катушке точно 110 В AC - даже 10 % перенапряжения сокращают срок службы;
• Обеспечьте свободный доступ к винтовым зажимам - они требуют регулярной проверки затяжки каждые 6–12 месяцев;
• Установите контактор ПМ12-040150 УХЛ4 В, 110В в шкаф с степенью защиты не ниже IP54 - это компенсирует его собственный IP00;
• Добавьте ОПН (ограничитель перенапряжений) параллельно катушке - особенно если рядом чувствительная электроника (ПЛК, преобразователи частоты);
• При использовании нескольких контакторов одного типа - учтите одинаковый шаг крепления и расположение контактов для унификации схемы.
