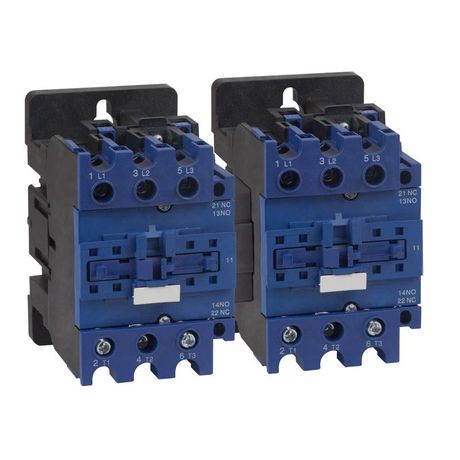

Контактор ПМ12-040550 УХЛ4 В 40А кат. 220В AC 2НО+2НЗ КЭАЗ 315173

Контактор ПМ12-040550 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта - это устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 40 А. Произведён Кэаз, соответствует серии ПМЛ, предназначен для работы в условиях умеренного климата (УХЛ4). Артикул 315173.

Назначение и область применения

Контактор ПМ12-040550 УХЛ4 В используется для автоматического управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим частого включения-выключения. Подходит для систем управления с использованием кнопочных постов, термореле, таймеров или PLC. Номинальная мощность 18,5 кВт позволяет применять его в промышленной автоматике средней мощности.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Количество контактных групп: 3 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Род тока: Переменный (AC)
• Номинальная мощность управляемого двигателя: 18,5 кВт
• Исполнение: Открытое - без корпуса, требует установки в щите или защищённом месте
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги
• Способ монтажа: Винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: Винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-040550 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для монтажа требуется свободное место вокруг устройства - минимум 10 мм с боков и сверху для теплоотвода. Подключаются силовые провода через винтовые зажимы: вход - верхние клеммы, выход - нижние. Управляющая катушка подключается к двум отдельным клеммам A1 и A2. Максимальное сечение жил: 16 мм2. Не допускается перегрузка по току - превышение 40 А вызывает быстрый износ контактов.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу коммутационной износостойкости AC-1. Сертифицирован для эксплуатации в помещениях с уровнем загрязнения 2. Применение вне помещений или во влажных средах запрещено из-за степени защиты IP20.

Преимущества

• Высокая надёжность механических и электрических контактов благодаря исполнению Кэаз
• Чёткая коммутация даже при колебаниях напряжения +-10%
• Гибкость в схемах управления: наличие 3 НО и 2 НЗ контактов позволяет реализовать сложную логику (например, взаимоблокировки)
• Простота замены: совместим с другими моделями серии ПМЛ, легко заменить аналогичными изделиями

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных газов - степень защиты IP20 недостаточна
• Не рекомендован для частого пуска двигателей с высокими импульсными токами (более 6–8 раз в час) - возможен перегрев и оплавление контактов
• Не подходит для постоянного тока - работает только с переменным током 220 В
• Требует установки в закрытом распределительном шкафу

Примеры использования

• Управление трехфазным асинхронным двигателем 18,5 кВт на конвейере
• Автоматическое включение насоса по сигналу от датчика уровня
• Система реверса двигателя с блокировкой одновременного включения двух контакторов
• Контроль работы вентилятора в HVAC-системе

Практические советы

• Проверьте соответствие сечения проводов - используйте медные жилы 4–10 мм2 для силовых цепей, чтобы избежать нагрева
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, можно повредить клемму
• Для длительной службы регулярно проверяйте состояние контактов - особенно после аварийных отключений
• Если нужна защита от пыли и влаги - выбирайте контактор в герметичном исполнении (например, серия ПМЛ-А)
• Контактор ПМ12-040550 УХЛ4 В не имеет встроенной тепловой защиты - для защиты двигателя обязательно используйте тепловое реле
